                                            TV Philips TX701A/64



This is Berti Benis's web-site          you are on          www.bertibenis.it

































Brand

Philips

Model

TX 701A / 64

Country

Holland (Eindhoven)

Year

1951

Frequency range

VHF - dieci canali

Tubes PL81 PL83 - PY80 - 2 x PY82 - 9 x EB91- 3 x ECL80 - EQ80 - EL42 - DAF41

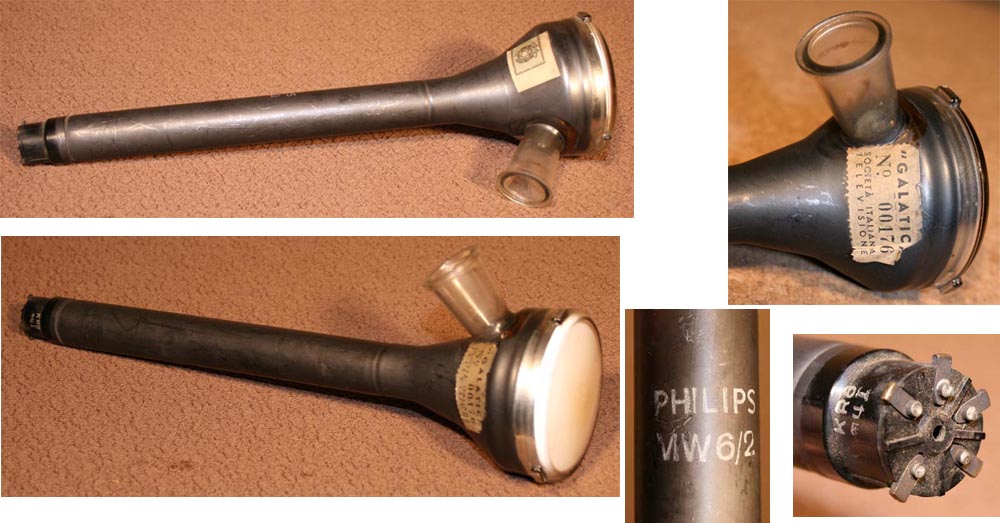

CRT MW6-2

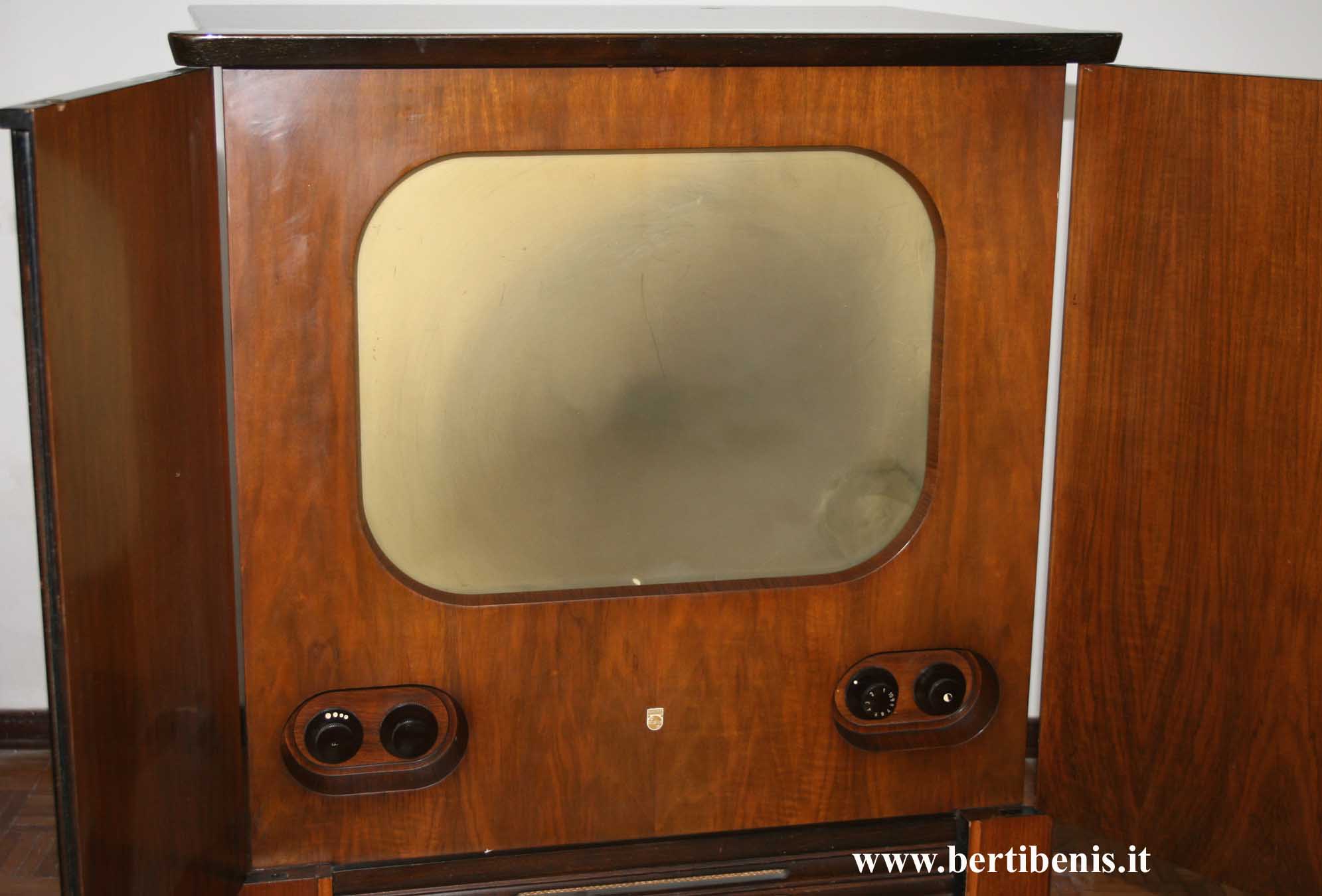

Screen

14" / diagonale 36 cm

Power supply

220 V. c.a. / 150 W

Measure of the case

larghezza 67 cm;  altezza 110 cm; profonditÓ 48,5 cm.

Overall dimensions

larghezza 72 cm;  altezza 110 cm; profonditÓ 48,5 cm.

Peso

Kg. 53

TX701 APPARECCHIO TELEVISIVO A RETROPROIEZIONE, il sistema di funzionamento Ŕ il C.C.I.R. 625 linee modulazione negativa ed audio in F.M, lo stesso usato in Italia.

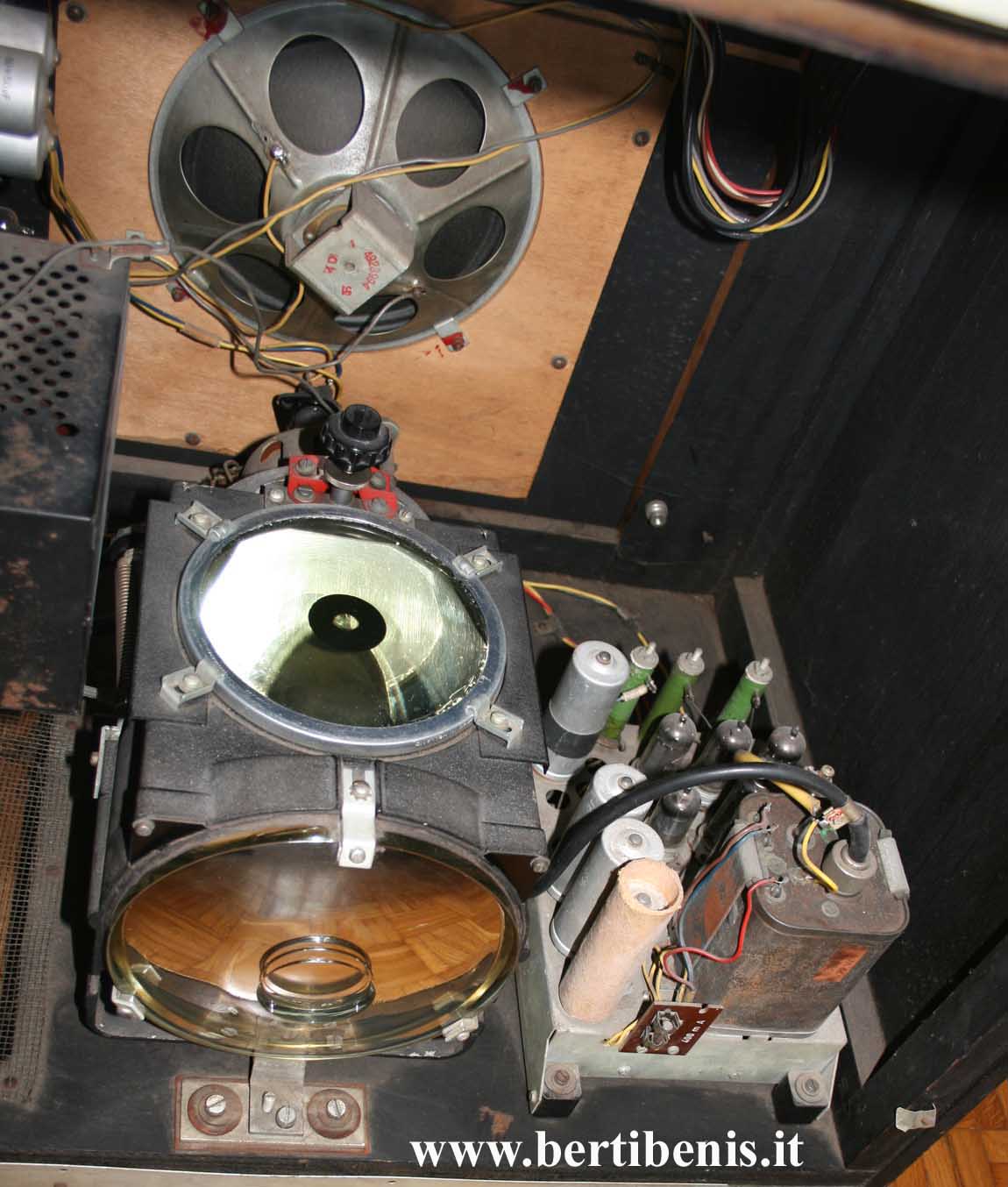

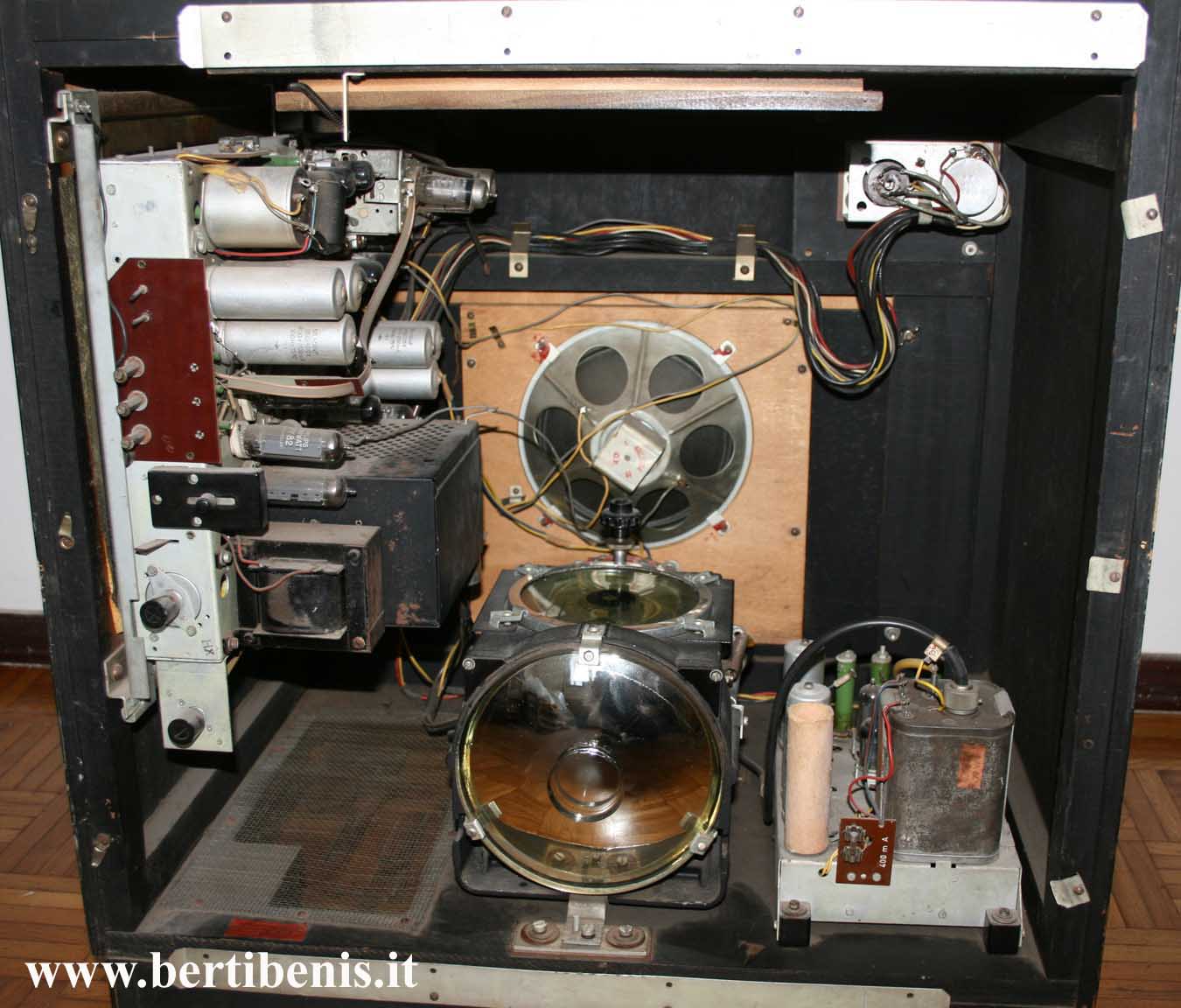

L'immagine viene creata da un tubo a raggi catodici speciale da proiezione ed inviata, tramite un sistema di lenti, dal basso in alto verso uno specchio che a sua volta la riflette sullo schermo visivo in celluloide.

Il tubo catodico Ŕ alimentato a 20.000 Volt e il trasformatore dell'alta tensione Ŕ realizzato in bagno d'olio.
