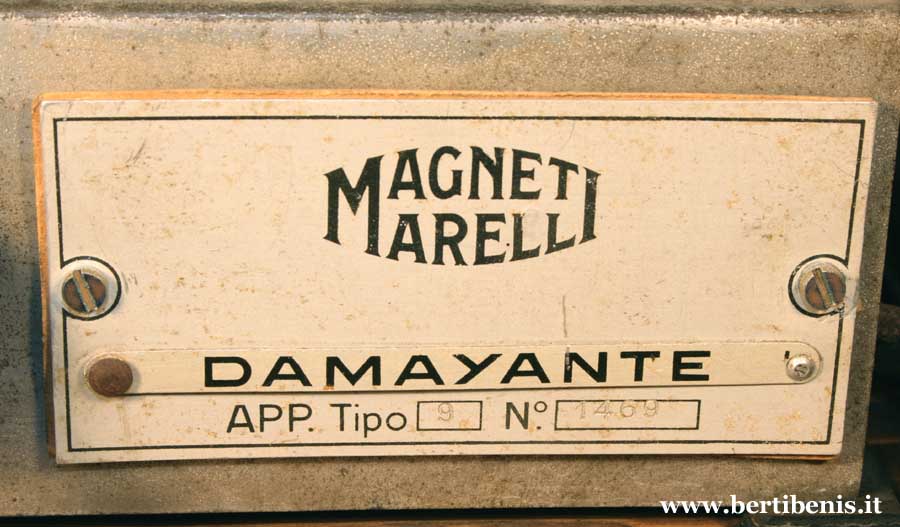

Radiomarelli    DAMAYANTE



                              (  apparecchio tipo 9  )

Questo è il sito di Berti Benis          siete su          www.bertibenis.it






































Marca

Radiomarelli

Modello

DAMAYANTE

Apparecchio tipo

Nazione

Italia

Anno

1934

Freq. di ricezione

Onde Medie e Onde Lunghe

Valvole

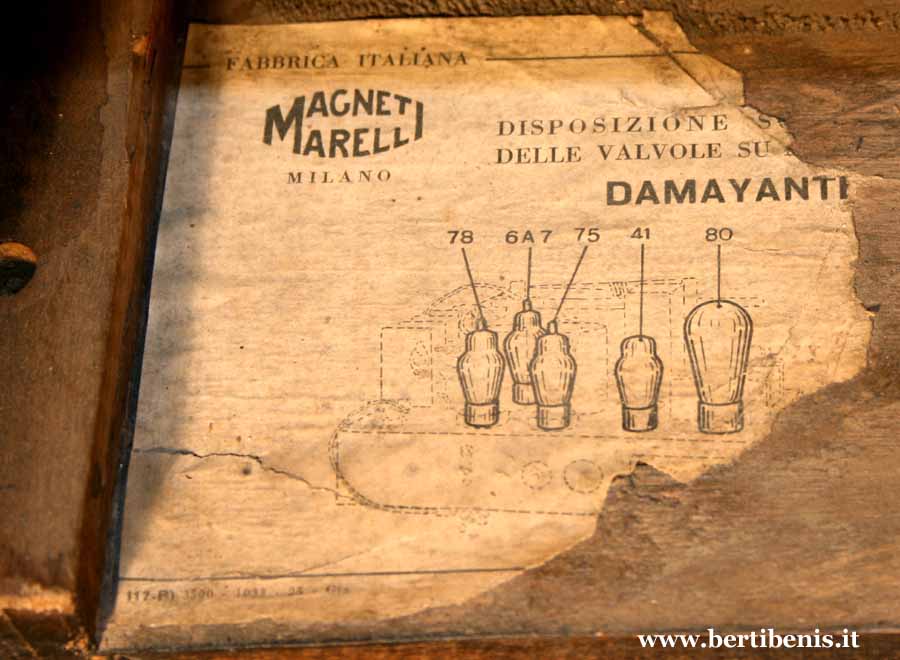

6A7_ 78_75_41_ 80

Medie frequenze

485 KHz

Tens. di alimentazione

110 / 160 / 220 V. c.a.

Dimensioni del corpo

larghezza 48,5 cm;  altezza 50 cm; profondità 29 cm.

Ingombro max.

larghezza 48,5 cm;  altezza 85 cm; profondità 29 cm.

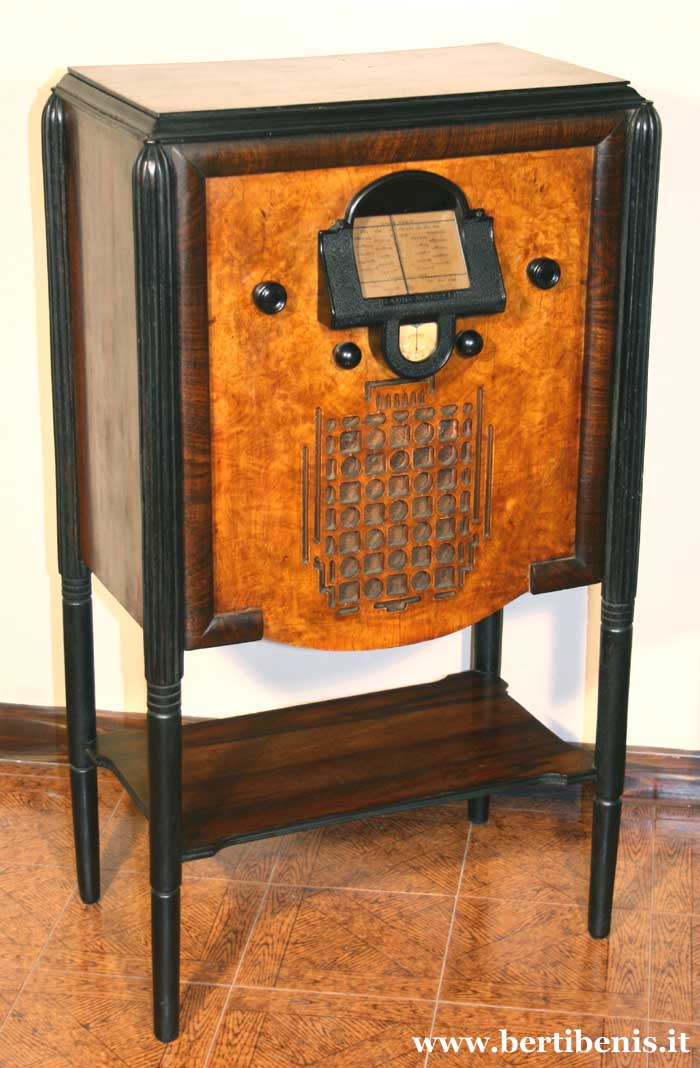

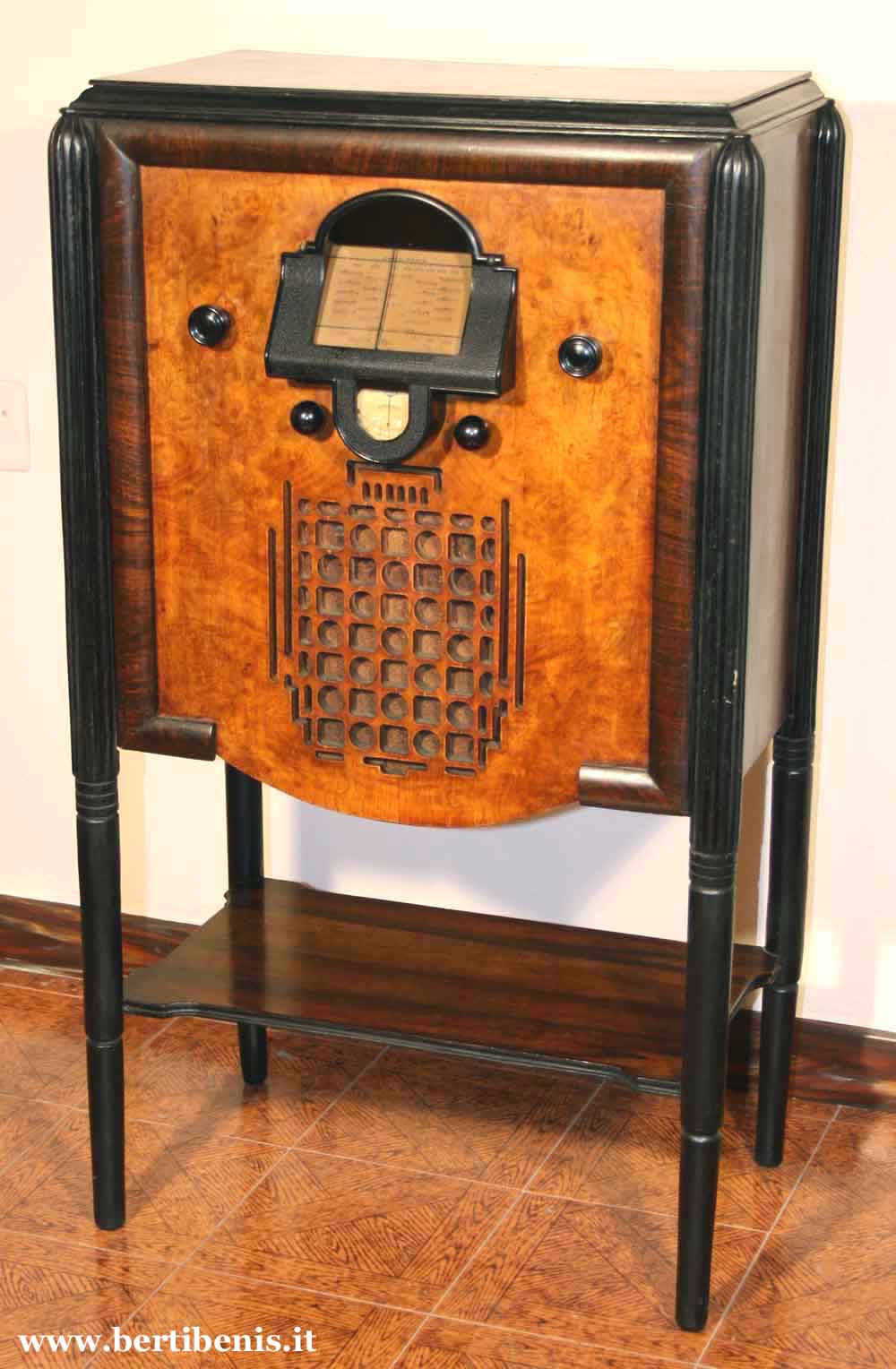

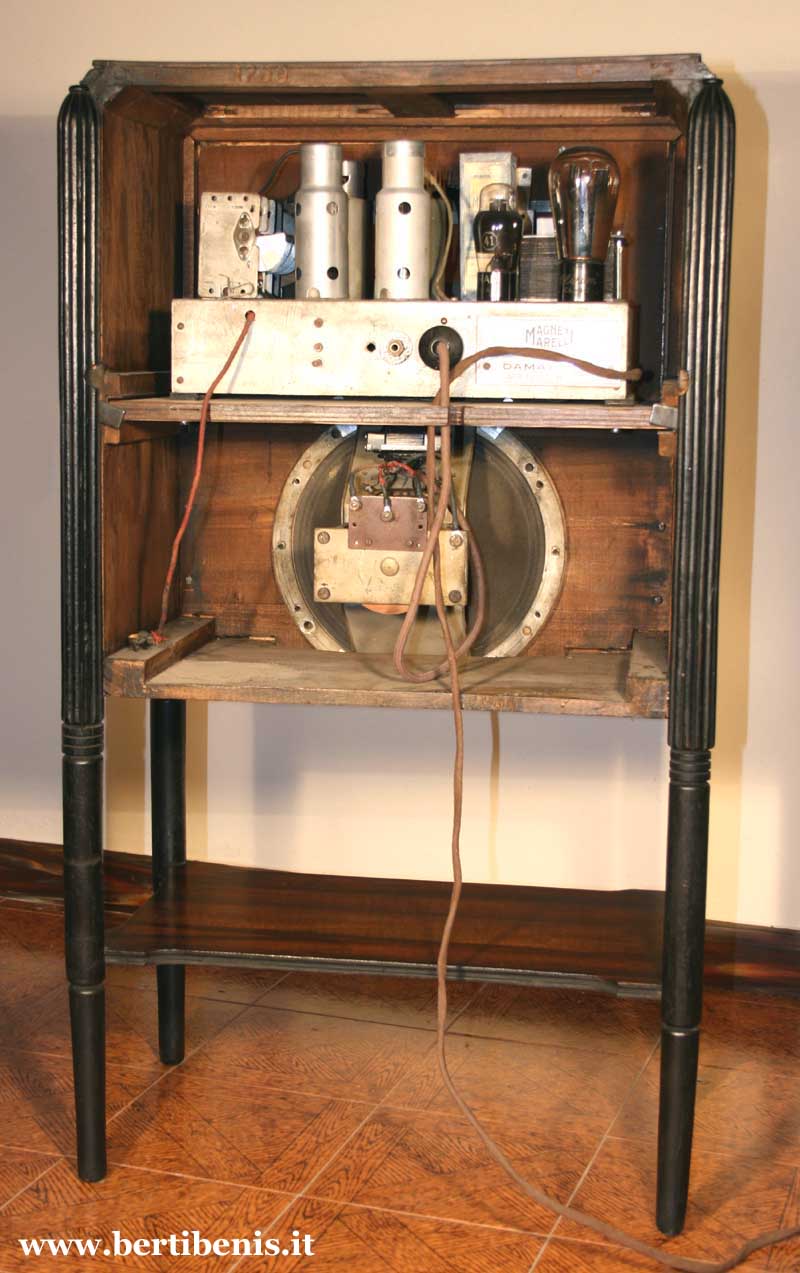

Il Damayante è un grazioso mobiletto caratterizzato da un attraente pannello frontale disegnato in modo particolare.

Questa radio è una delle prime Radiomarelli dotata di scala parlante e può ricevere due gamme d’onda, medie e lunghe.

Su questo modello è stata adottata una nuova serie di valvole americane a riscaldamento indiretto con filamento a 6,3 V.

Il principio di funzionamento è a supereterodina ed è anche uno dei primi apparecchi impiegante, come convertitrice, una valvola multi-griglia, la 6A7.

Sotto la scala parlante possiamo notare un indicatore di sintonia a lancetta che funziona misurando la corrente anodica della valvola di media frequenza.

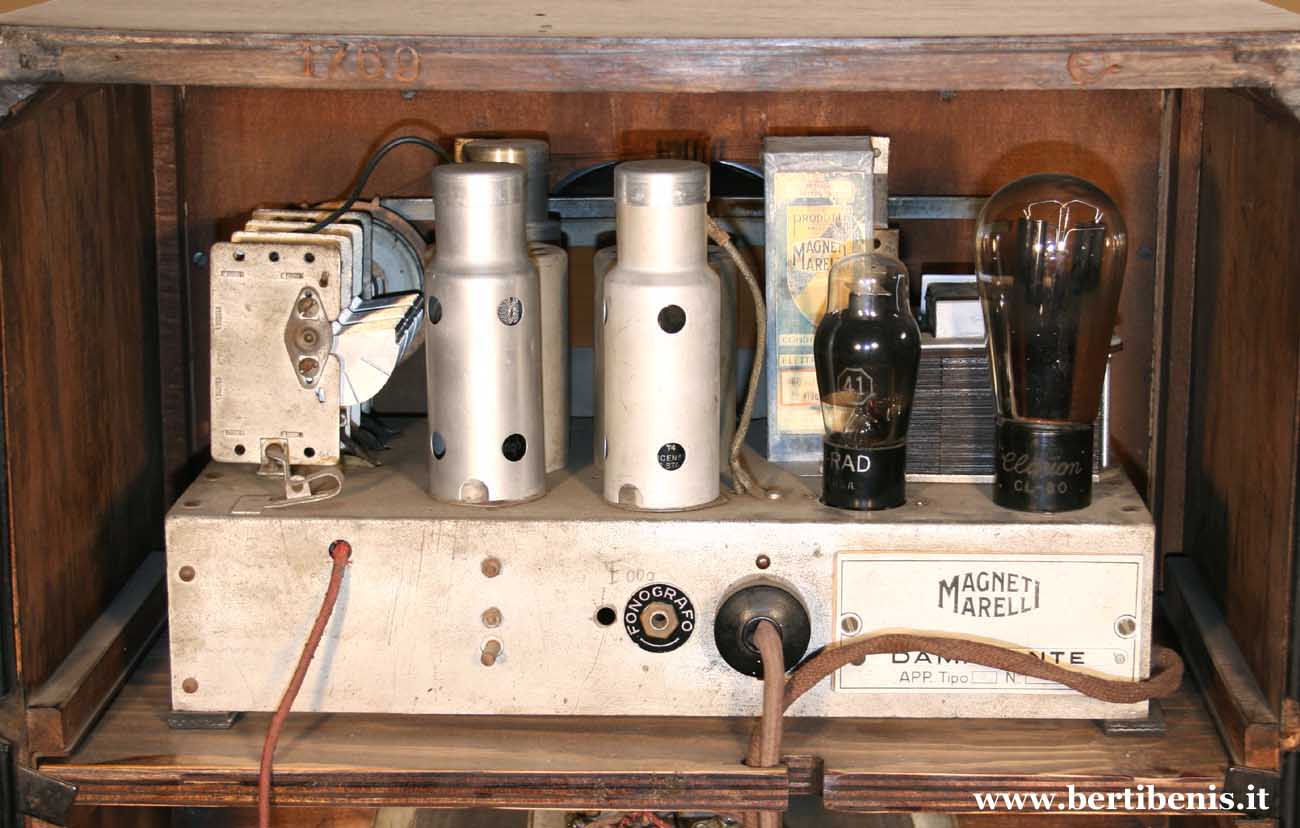

Lo schema e il telaio di questa radio sono gli stessi del modello Calipso II.

La manopola superiore sinistra aziona l’interruttore d’accensione e il controllo di volume mentre quella di destra è per la sintonia. La manopola inferiore sinistra (di forma sferica)

aziona un commutatore assiale e serve per la funzione “muto”; tirandola verso se stessi si togliere il volume senza spegnere la radio, tutte le valvole rimangono accese e  l’apparecchio rimane in stand-by, premendola il volume ritorna immediatamente. Anche la manopola inferiore destra ha due posizioni assiali e aziona il commutatore a slitta del cambio gamma, tirandola verso se stessi si seleziona la gamma delle onde lunghe.

Esiste un dubbio su come è realizzato il funzionamento del selettore del “muto” di questa radio, per ciò ho riportato tre schemi tratti da tre diversi testi dell’epoca:

Nel primo schema, erroneamente, il selettore non è nemmeno riportato. Nel secondo schema, quello del Damayante, è collegato in serie alla bobina mobile dell’altoparlante.

Nel terzo schema è inserito sul segnale di bassa frequenza, tra la valvola 75 e la 41.

Sia l’esemplare pubblicato che altri apparecchi che ho visto risultano corrispondere al secondo schema, quello del Damayante, quindi l’interruttore è collegato in serie alla bobina mobile dell’altoparlante.











               Primo schema                    Schema Damayante                  Terzo schema
