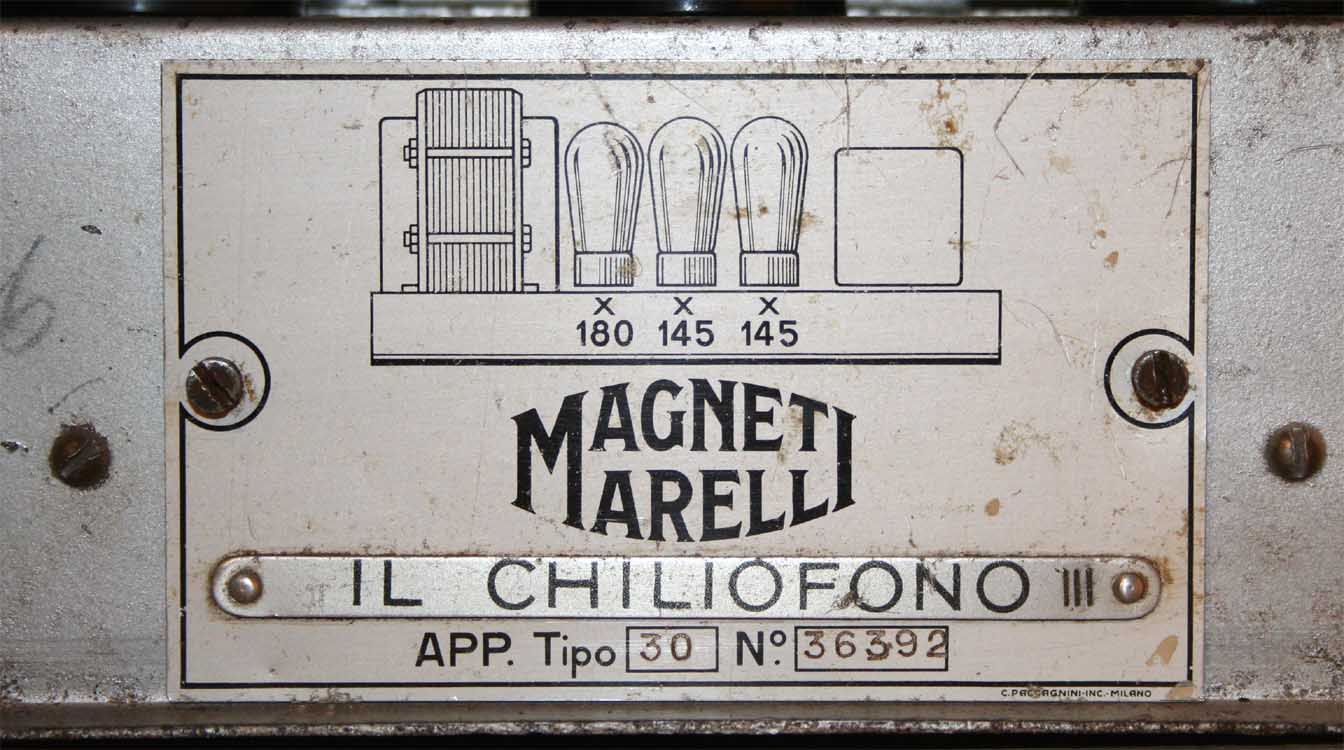

Radiomarelli  CHILIOFONO  III



                              (  apparecchio tipo 30  )

Questo è il sito di Berti Benis          siete su          www.bertibenis.it












































Marca

Radiomarelli

Modello

CHILIOFONO III

Nazione

Italia

Anno

1932

Freq. di ricezione

Onde Medie  (1500 – 560 KHz).

Valvole

24 - 24 - 24 - 24 - 27 – 45 – 45 - 80

Tens. di alimentazione

220 V. c.a.

Dimensioni del corpo

larghezza 61,5 cm;  altezza 77 cm; profondità 34 cm.

Ingombro max.

larghezza 67,5 cm;  altezza 107,5 cm; profondità 42 cm.

Peso

Kg. 60



È l'ultima versione della serie Chiliofono, prodotti dalla Radiomarelli.

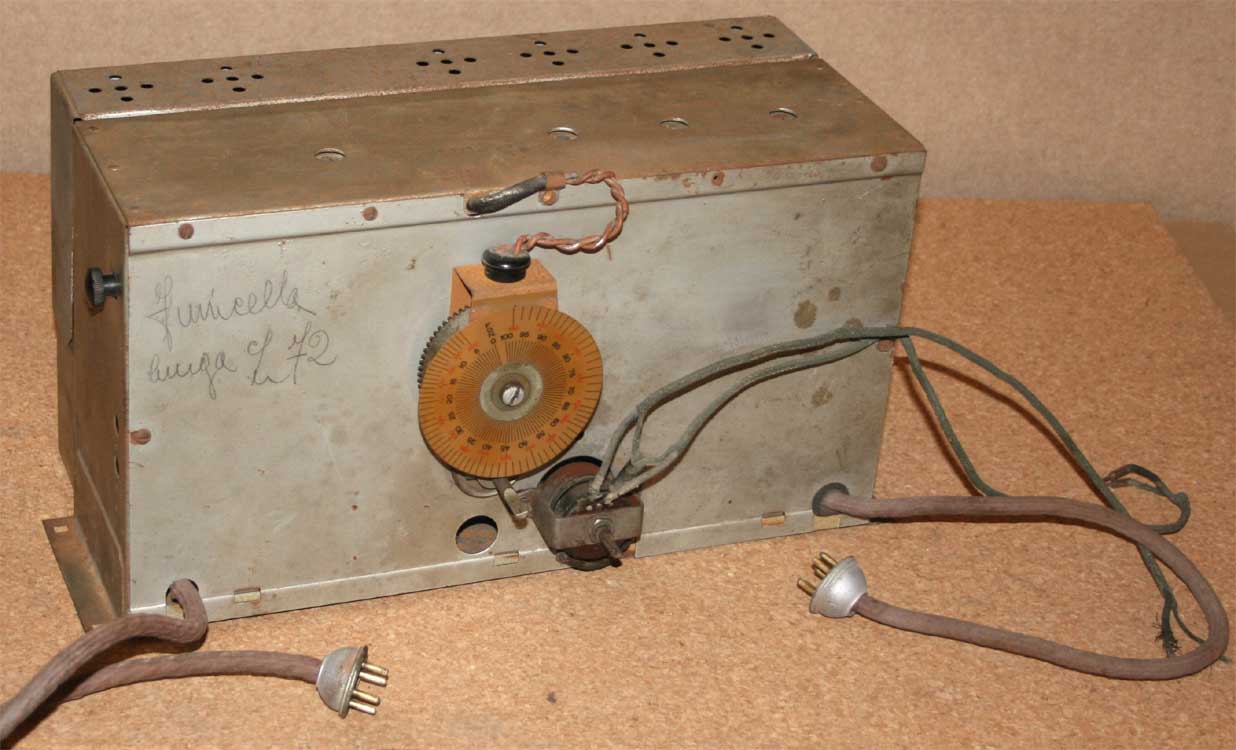

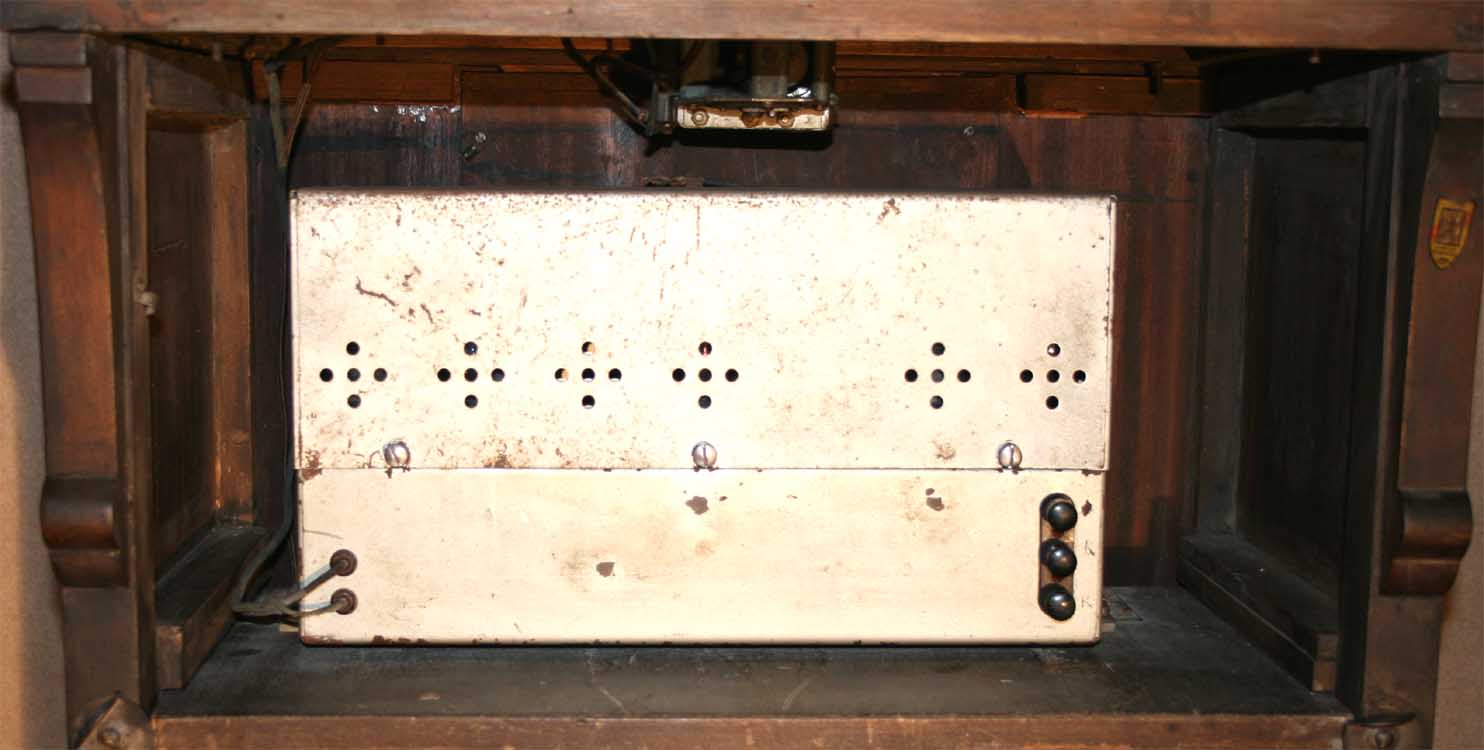

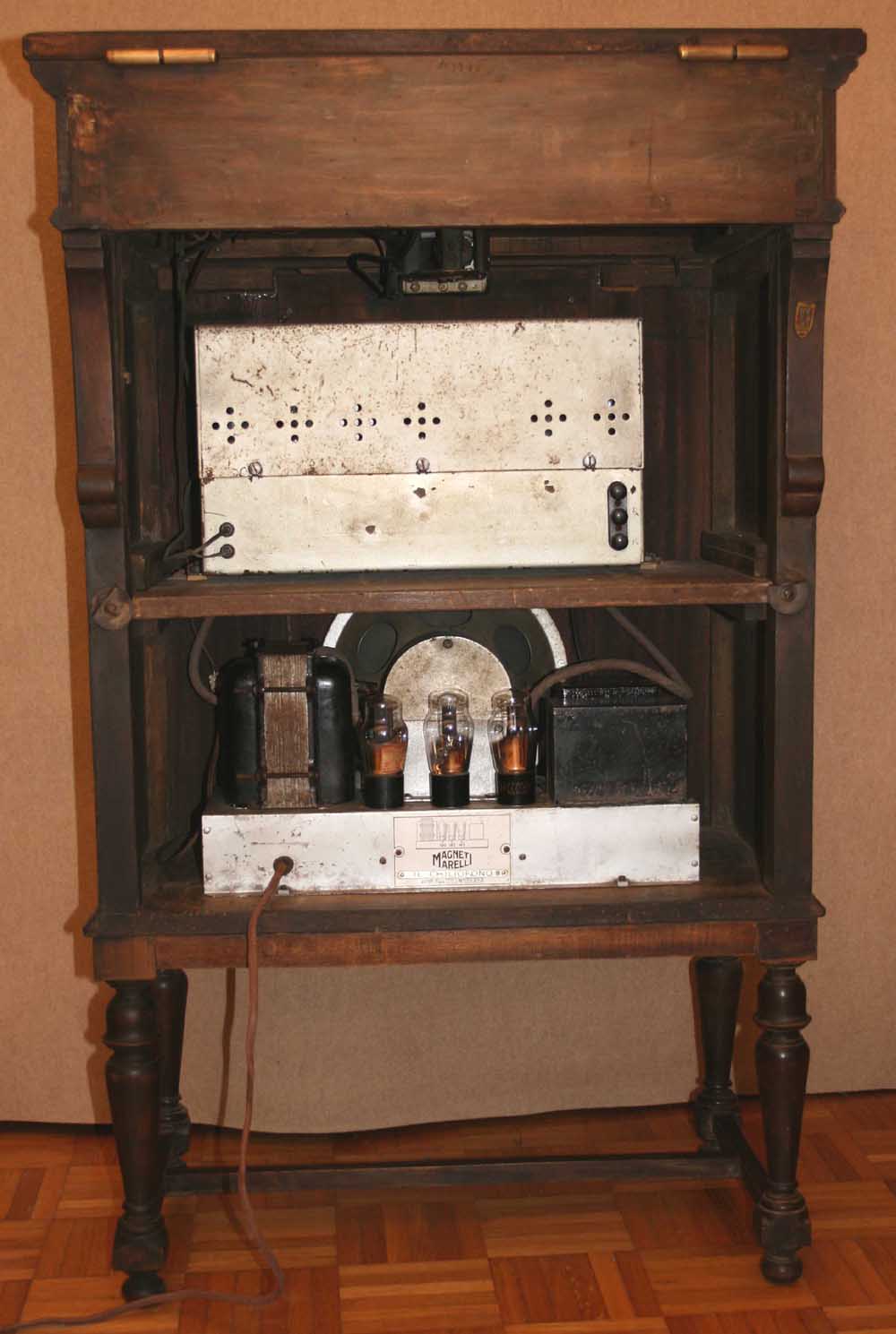

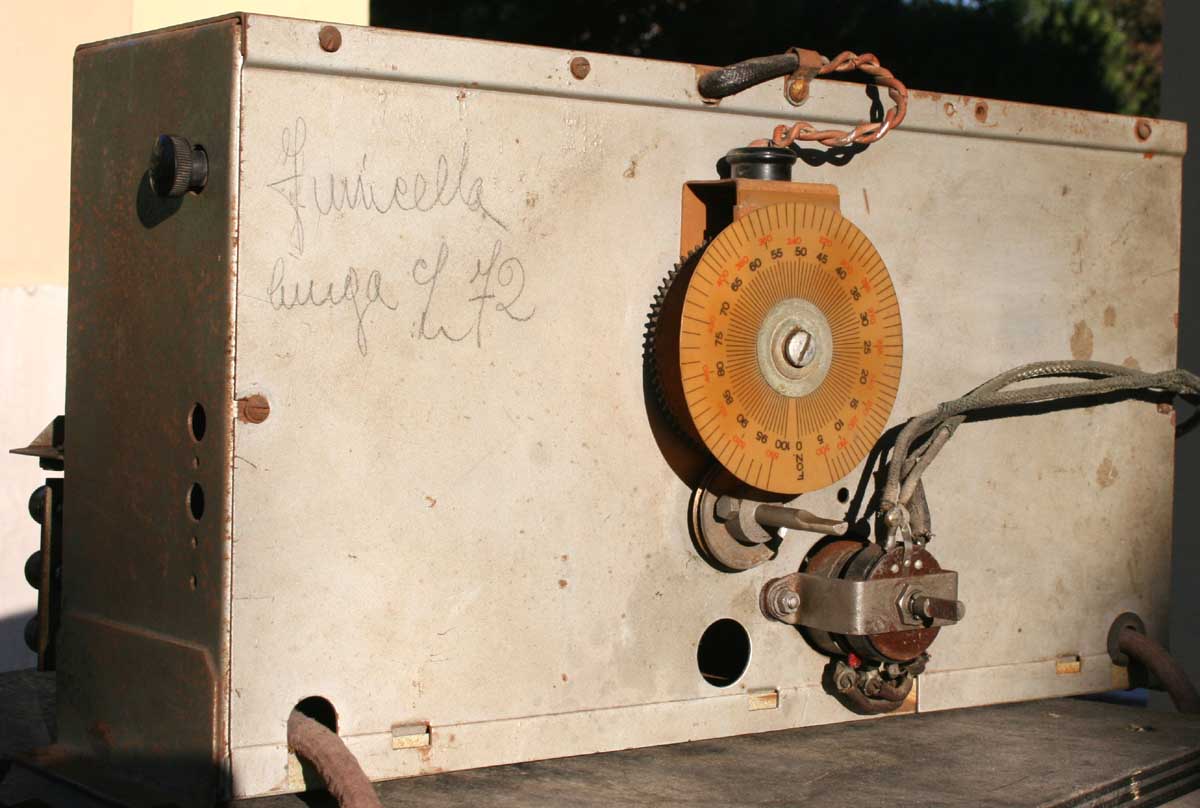

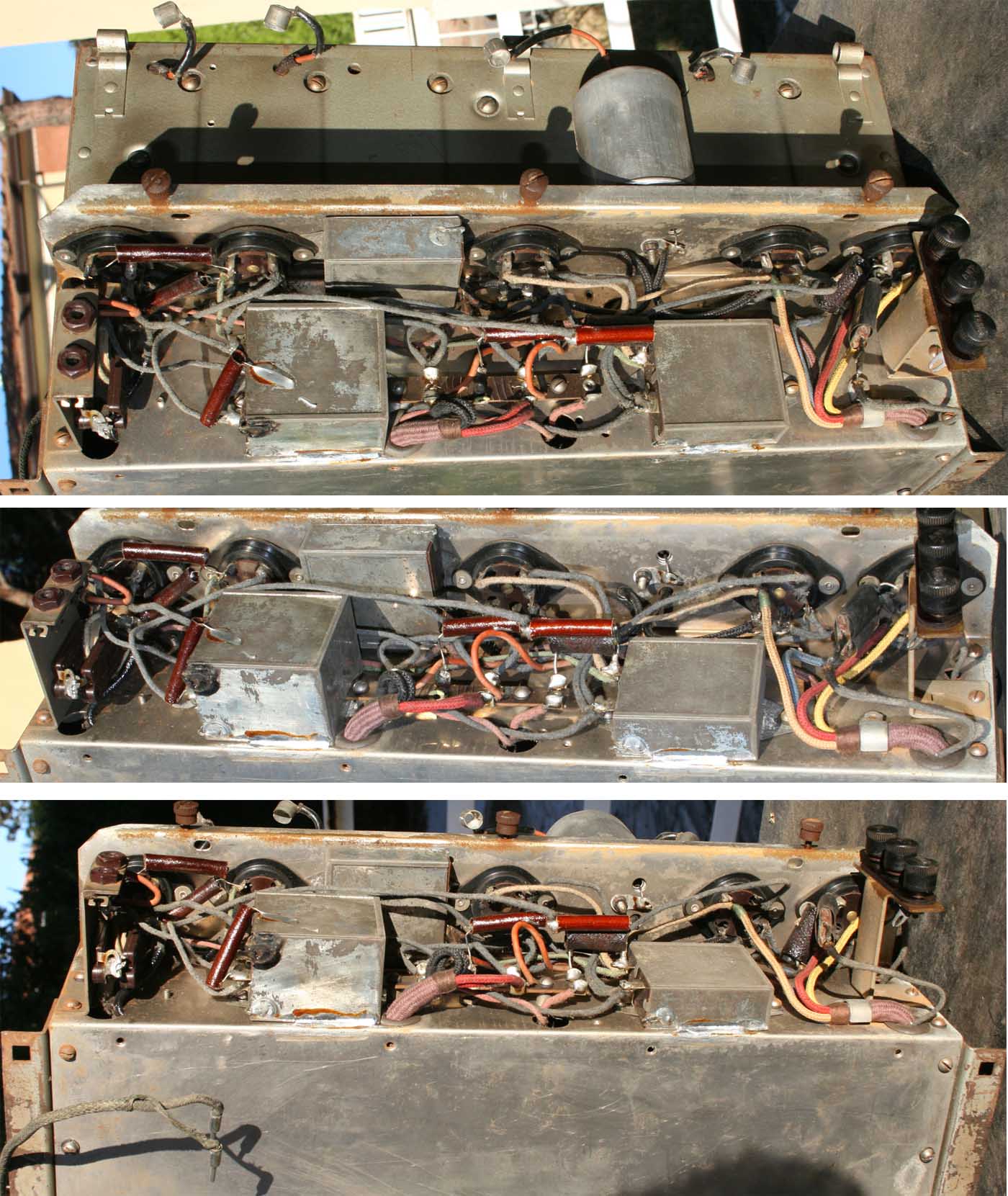

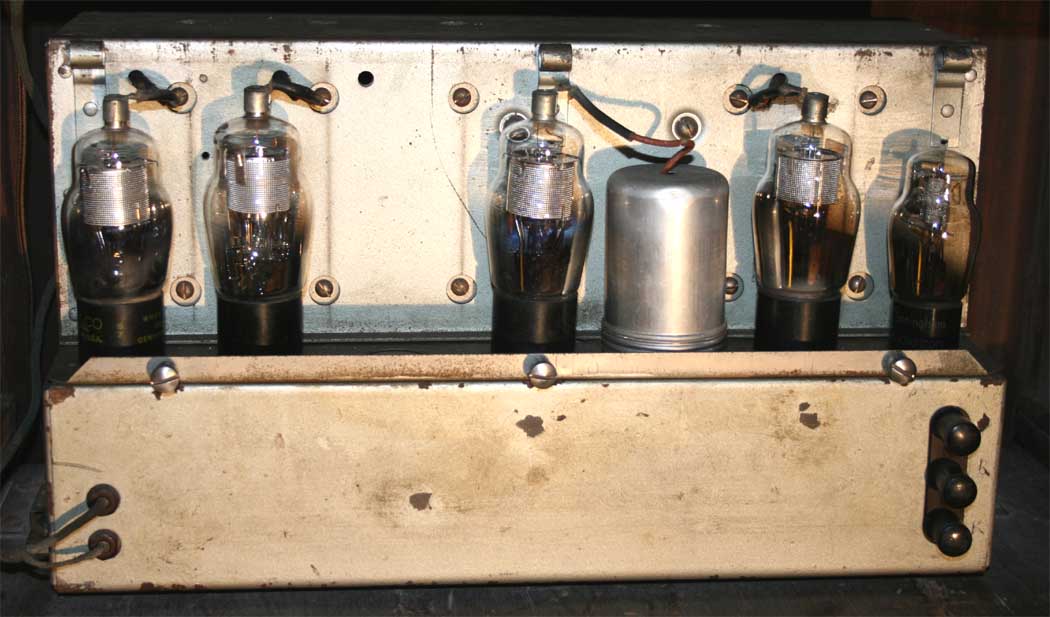

L’interno del mobile è diviso in due zone separate, la zona superiore contiene il telaio dell’alta frequenza mentre quella inferiore contiene l’unità di bassa frequenza.

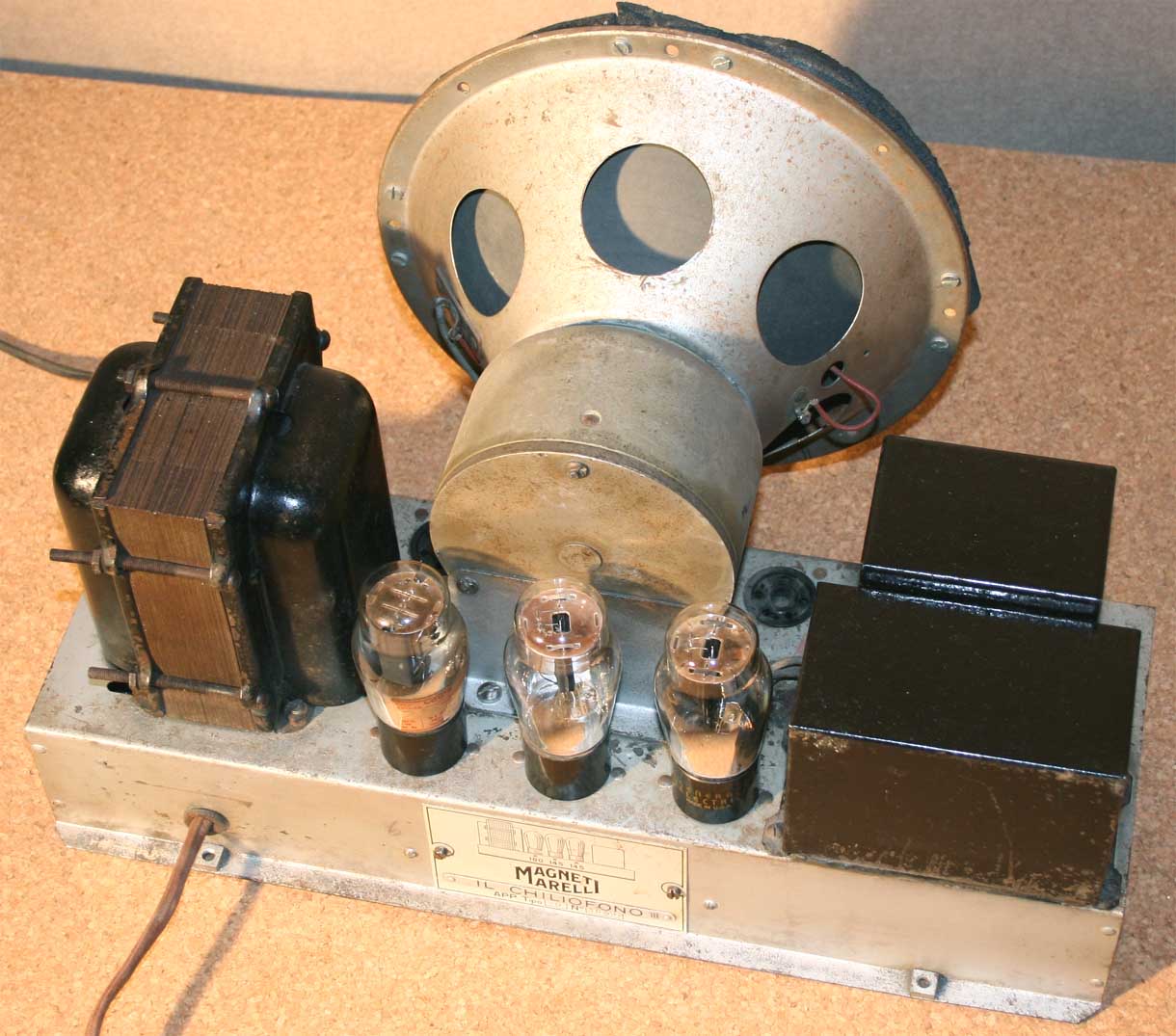

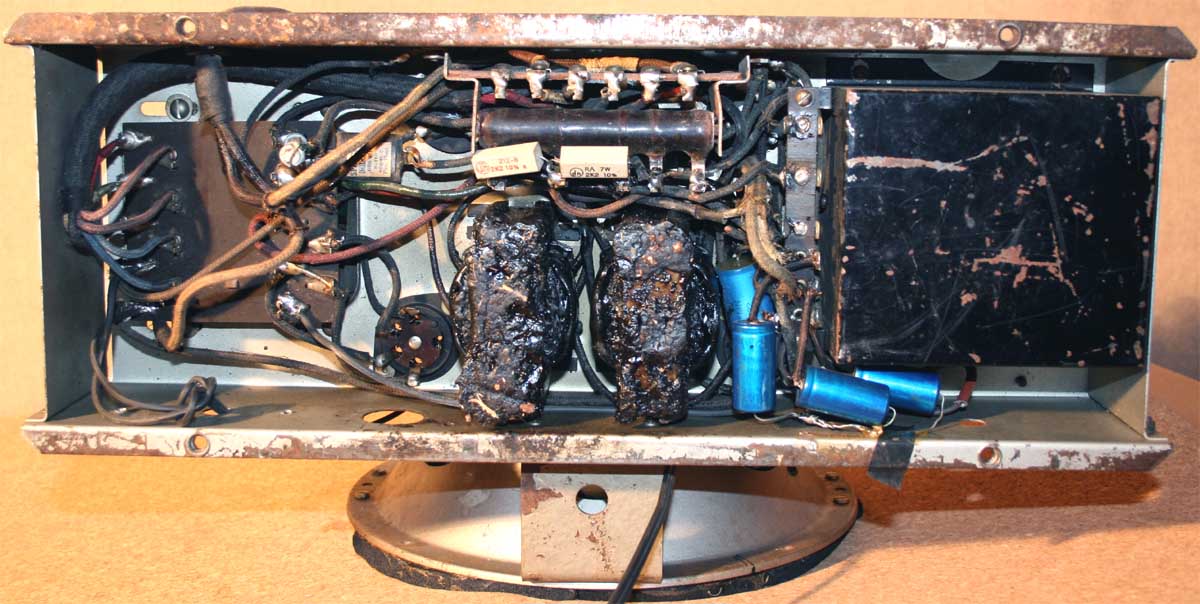

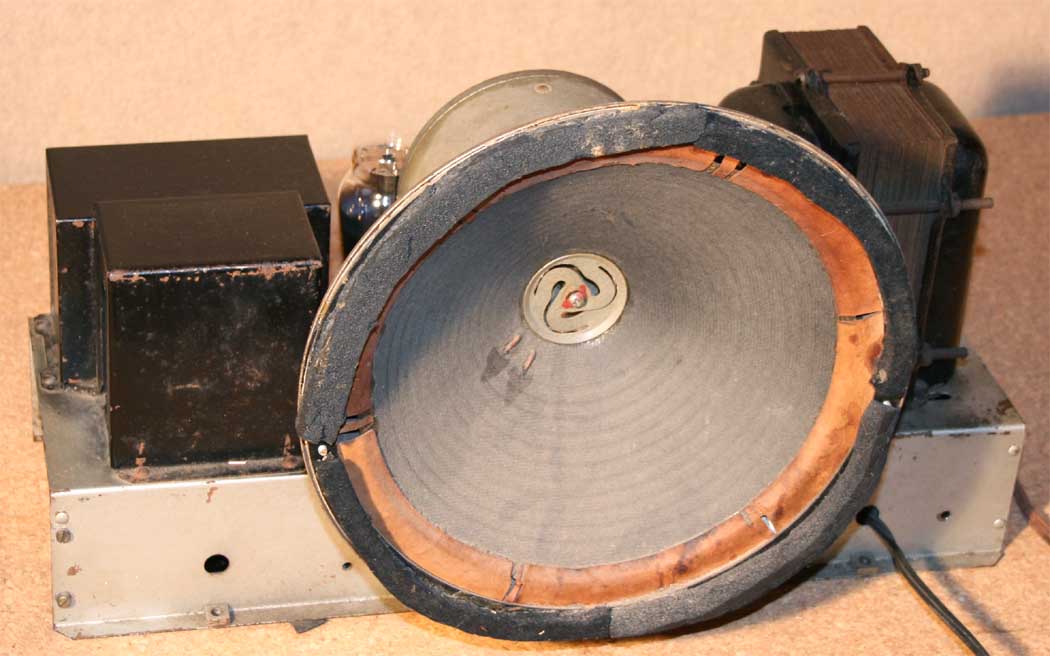

Quest’ultima è formata dal telaio dell’amplificatore che comprende anche l’alimentatore e l’ altoparlante.

Il due telai, compreso l’altoparlante, sono di fabbricazione American Bosch e venivano importati dagli Stati Uniti, il mobile invece veniva costruito in Italia.

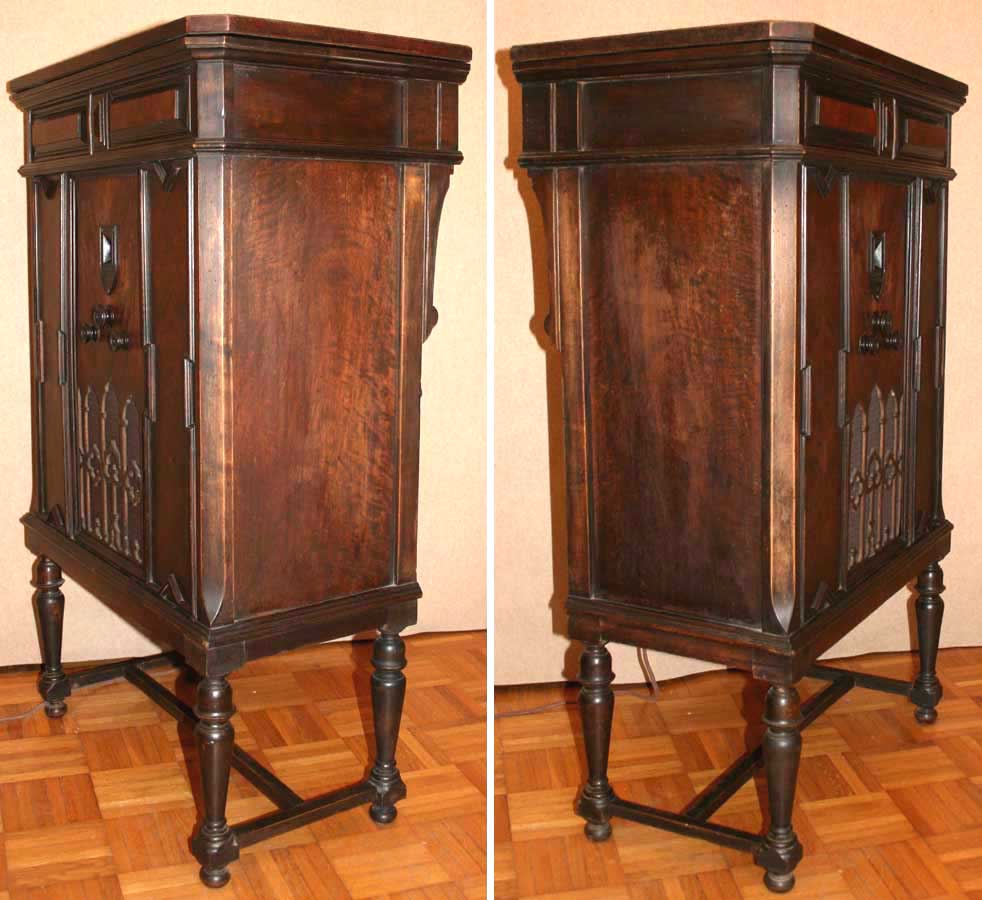

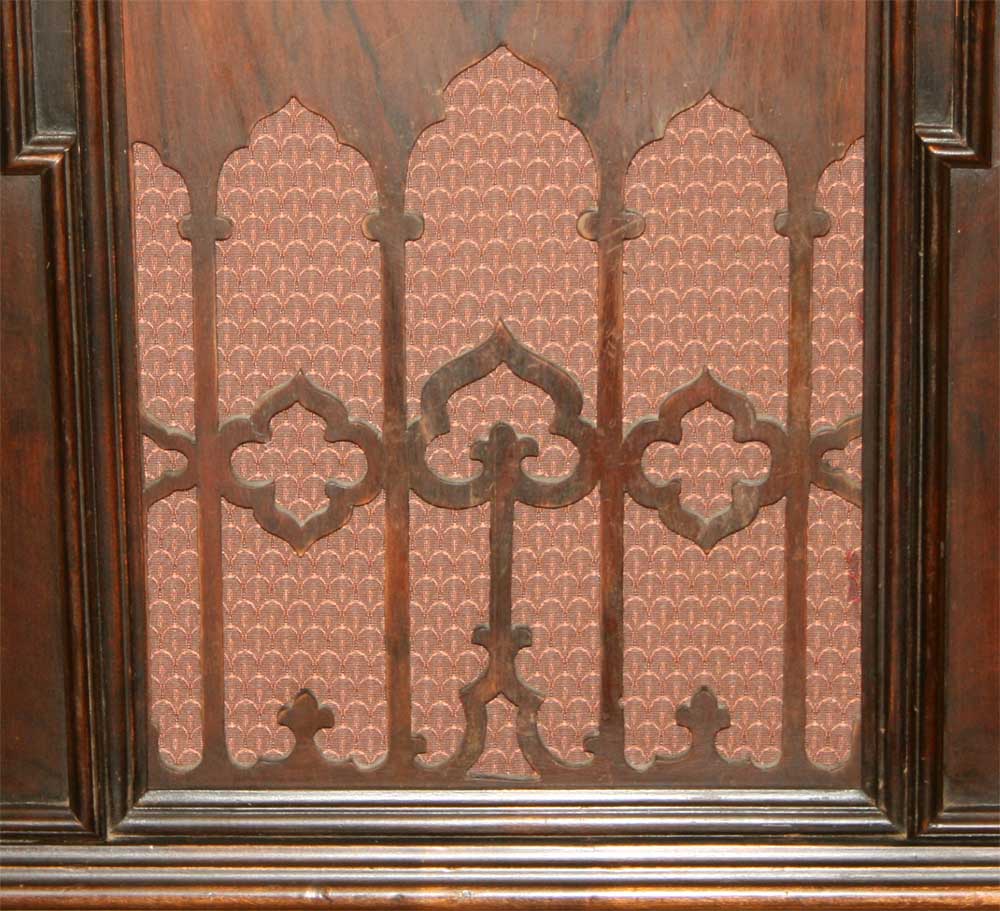

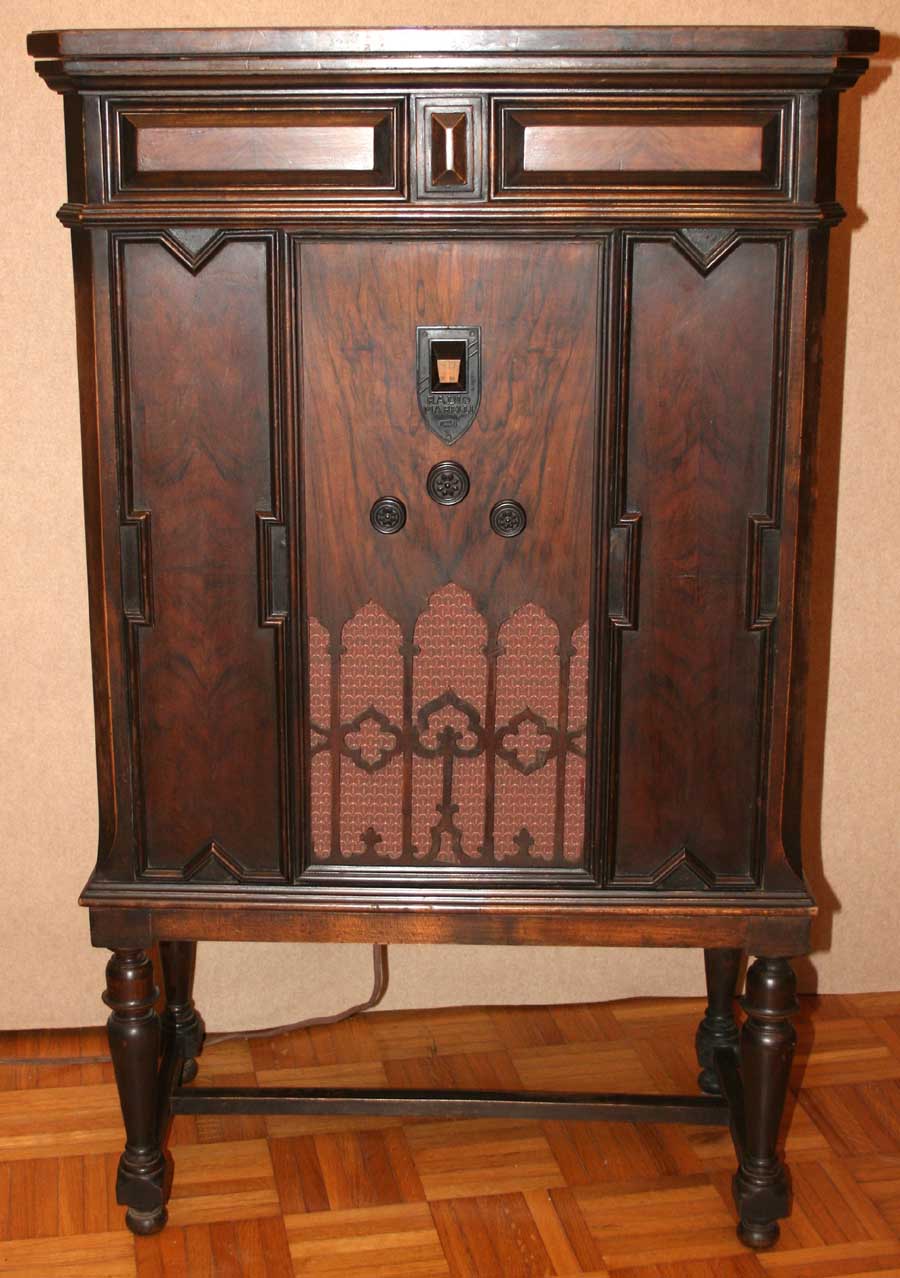

IL Chiliofono è stato prodotto in più versioni, tutte con lo stesso telaio ma con mobile diverso. Alcuni modelli frontalmente hanno delle antine apribili a scomparsa che permettono di nascondere i comandi e la griglia dell’altoparlante mentre in questo caso la facciata frontale è di tipo classico, con i comandi a vista.

Questo modello funziona solo in onde medie, il principio di funzionamento è ad amplificazione diretta con circuiti accordati in cascata.

La parte di bassa frequenza è dotata di uno stadio finale a push-pull con due triodi di tipo 45.

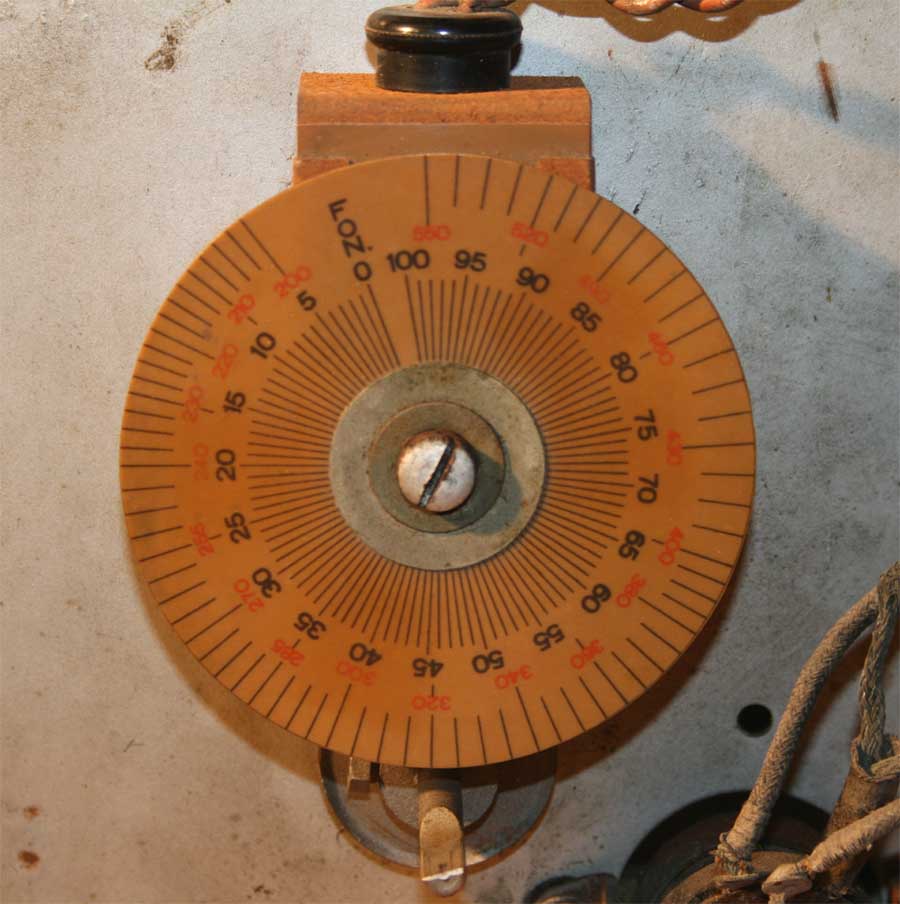

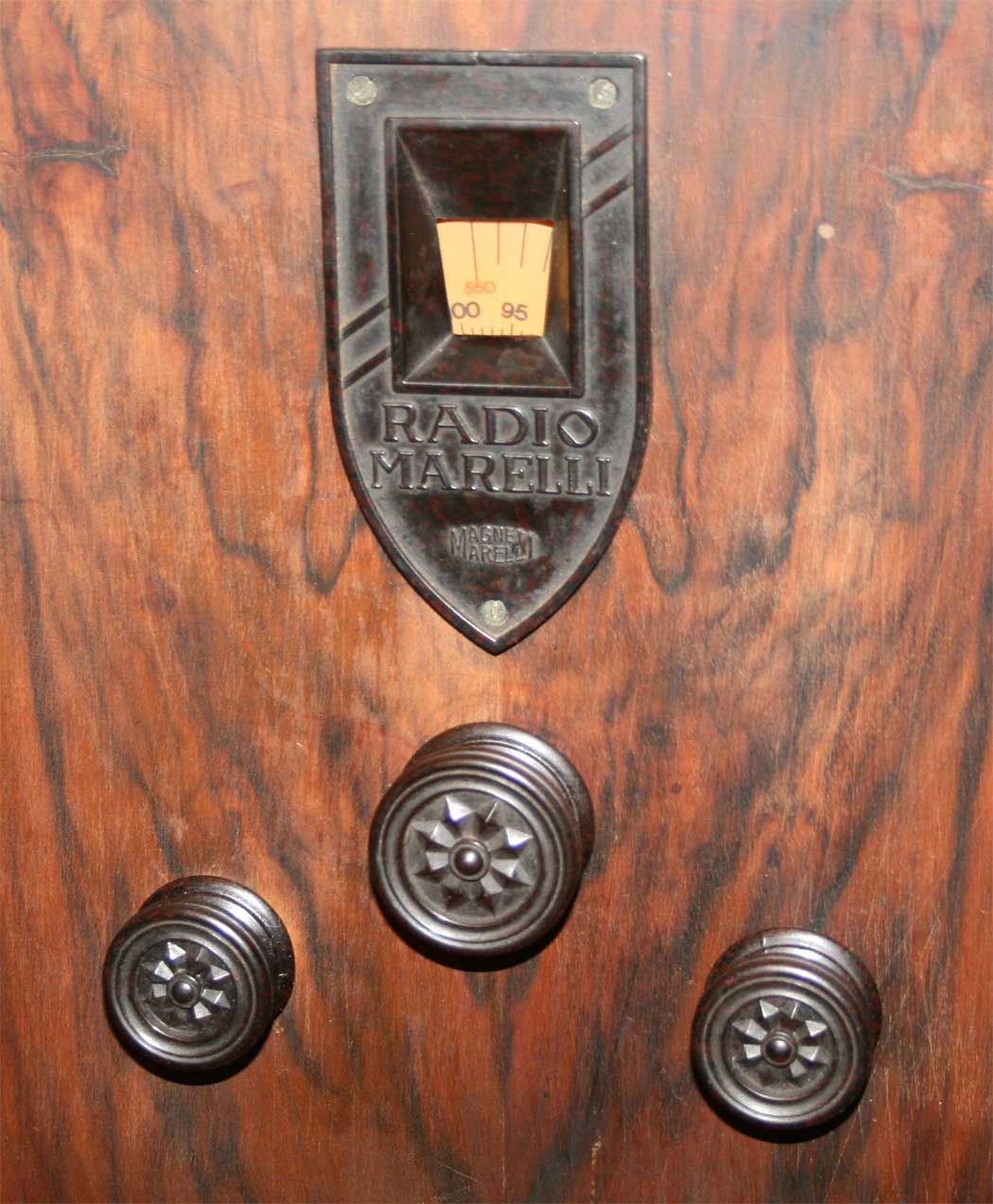

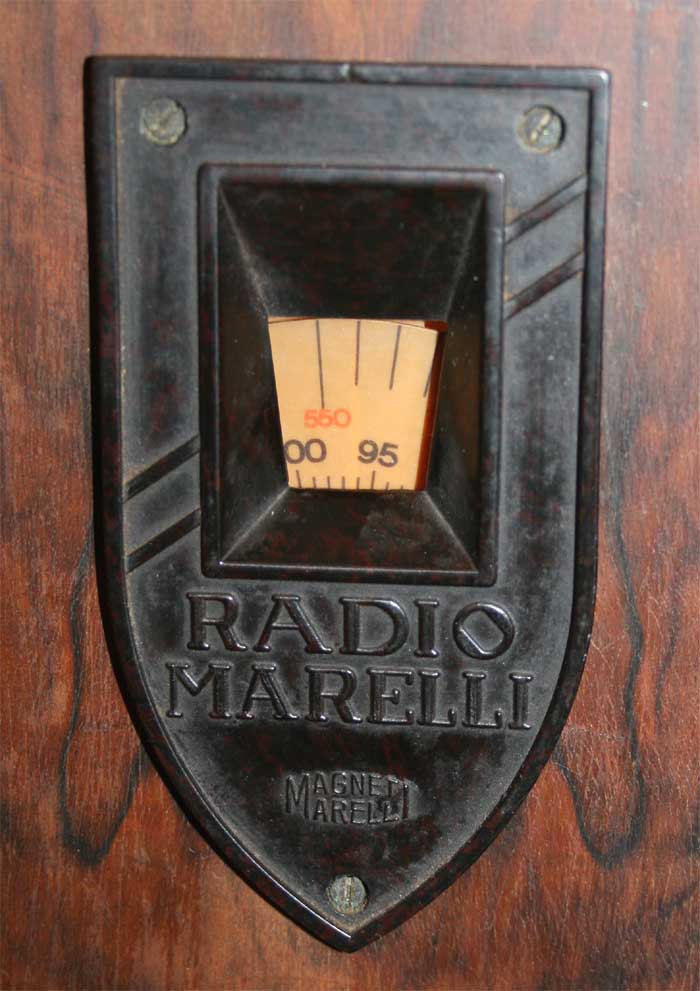

La manopola superiore serve per la sintonia, inoltre ruotandola fino a portare la scala in posizione di fine corsa (a “zero”), si predispone l’apparecchio per la modalità “fono”.

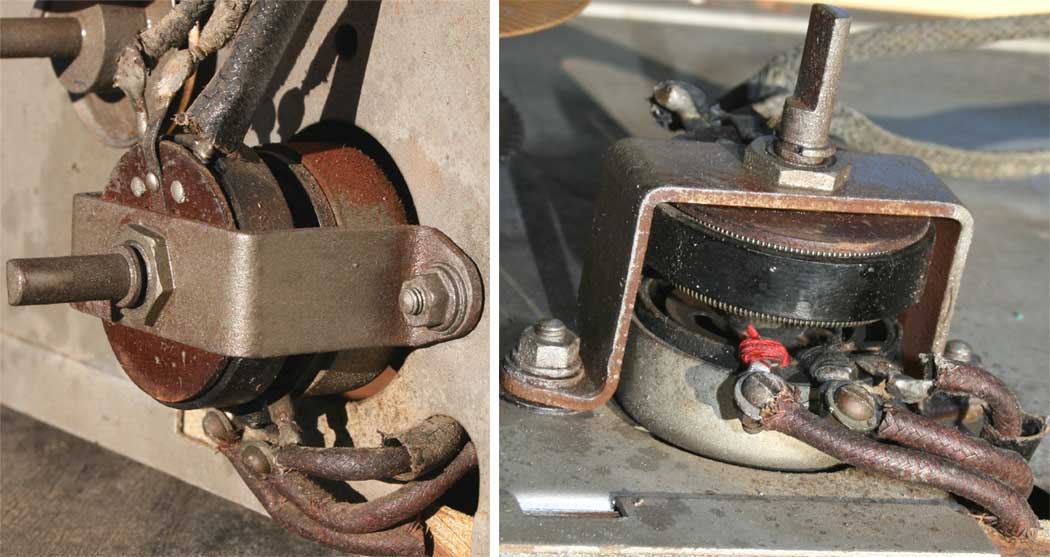

La manopola di sinistra aziona l’interruttore d’accensione mentre quella di destra serve per il controllo di volume.

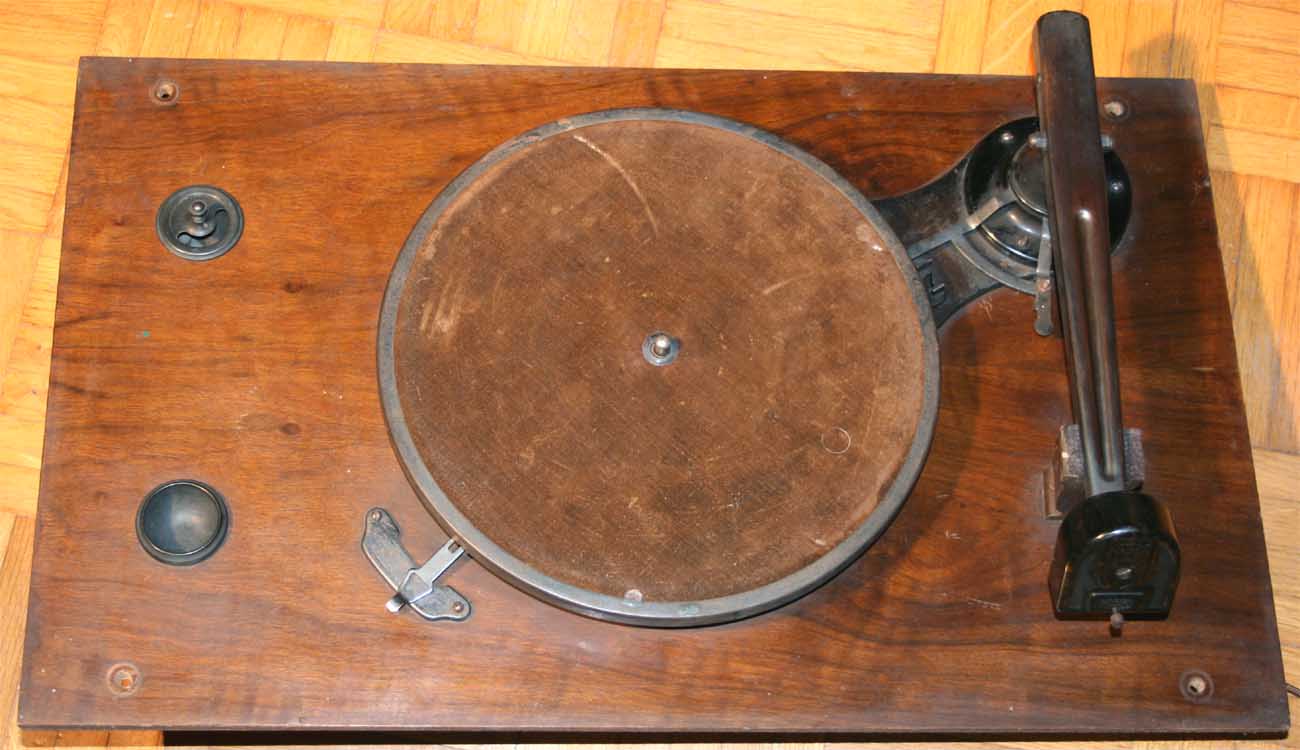

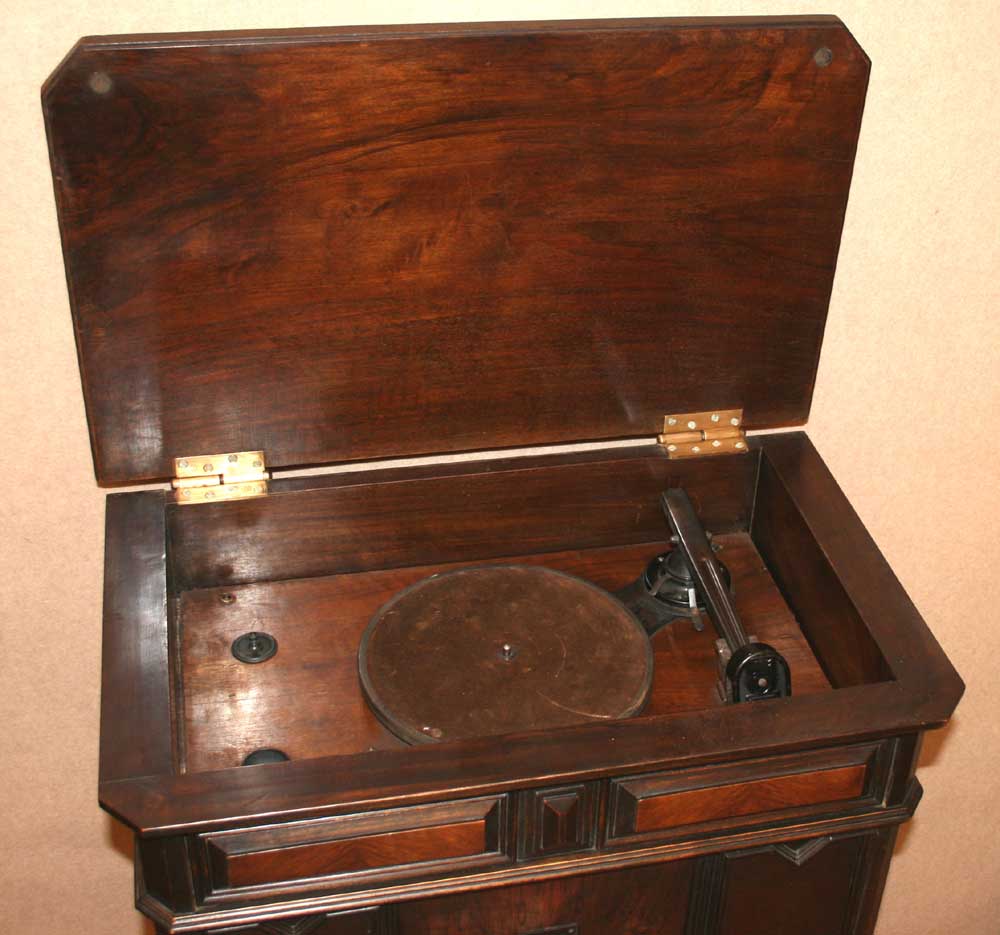

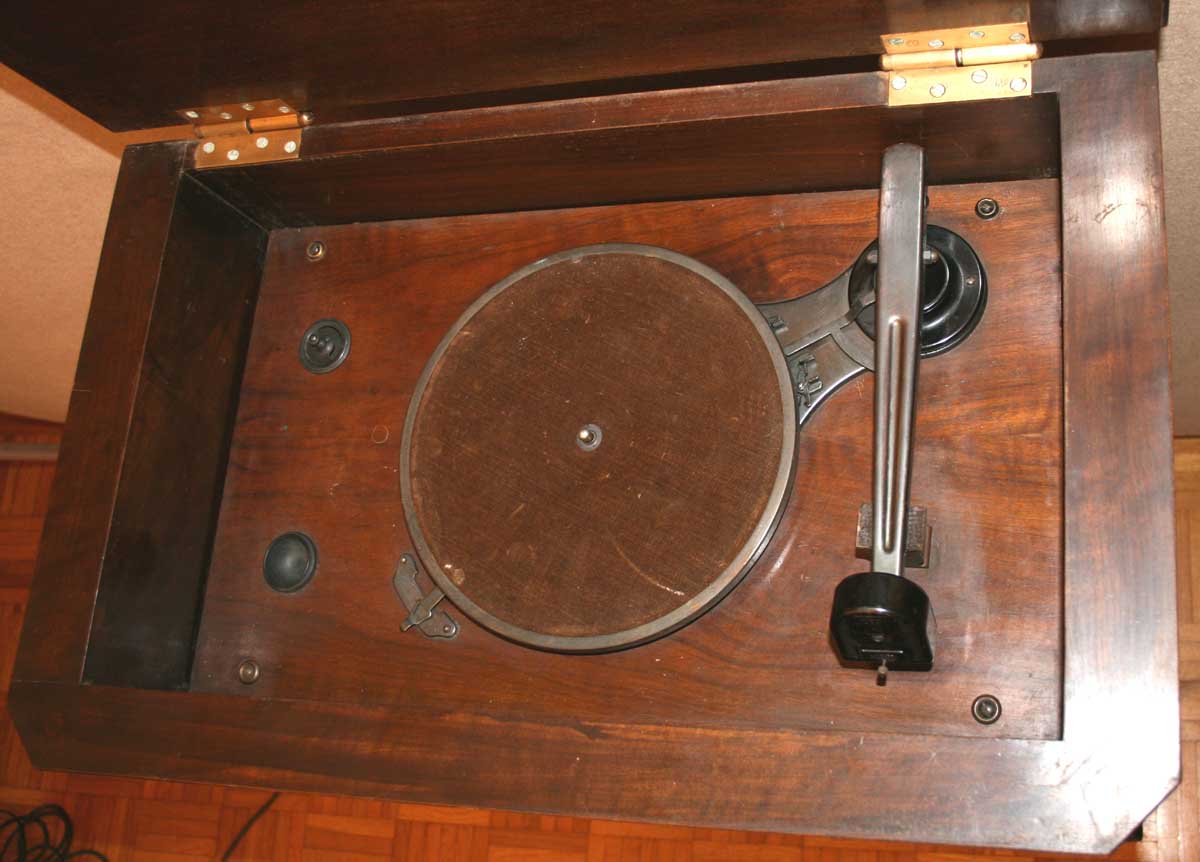

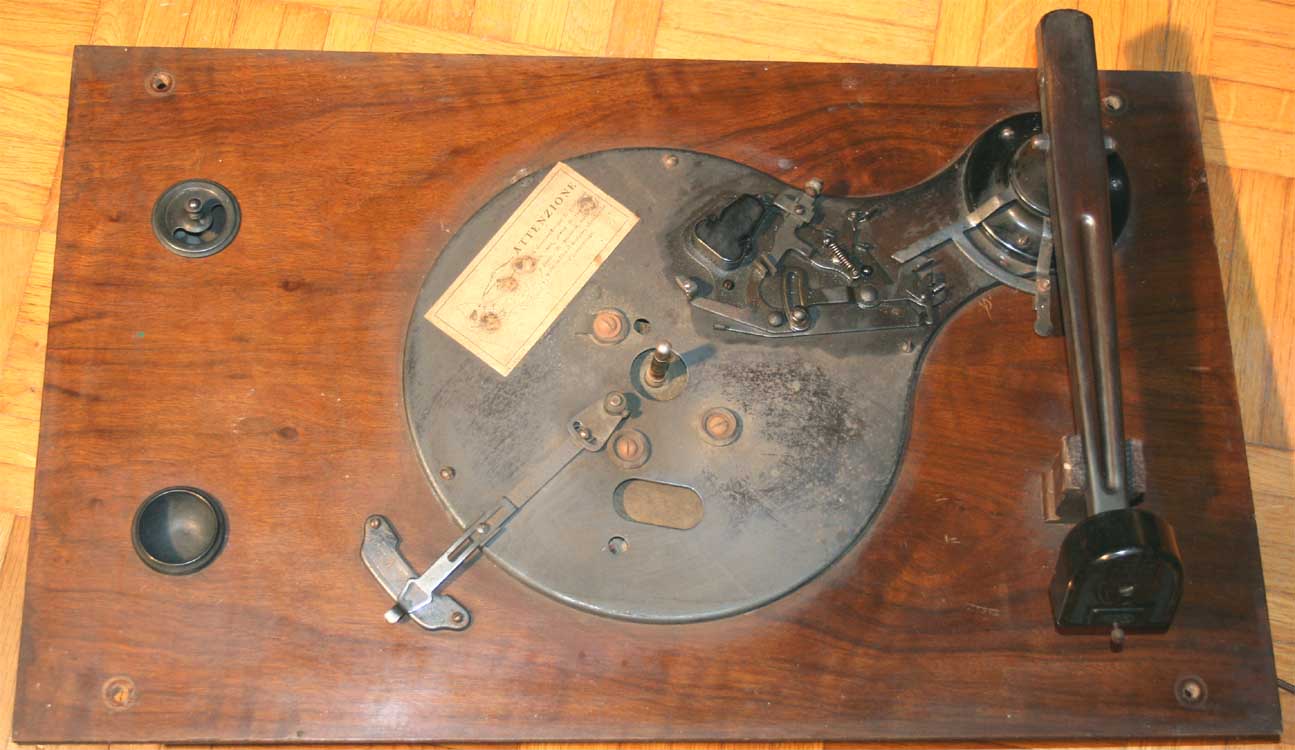

Il giradischi è a 78 giri e la sua testina ha la puntina intercambiabile, sistema adottato già da prima sui grammofoni.

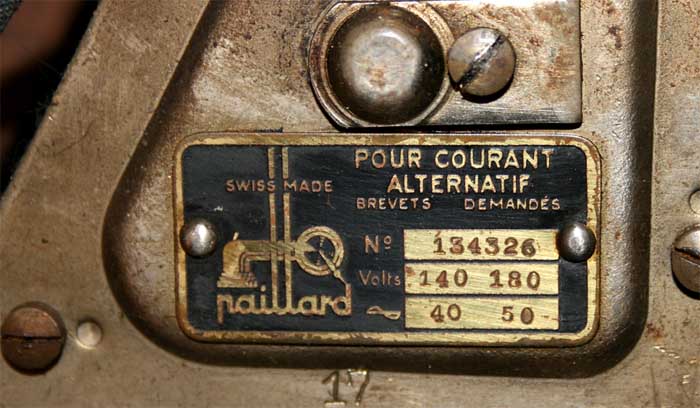

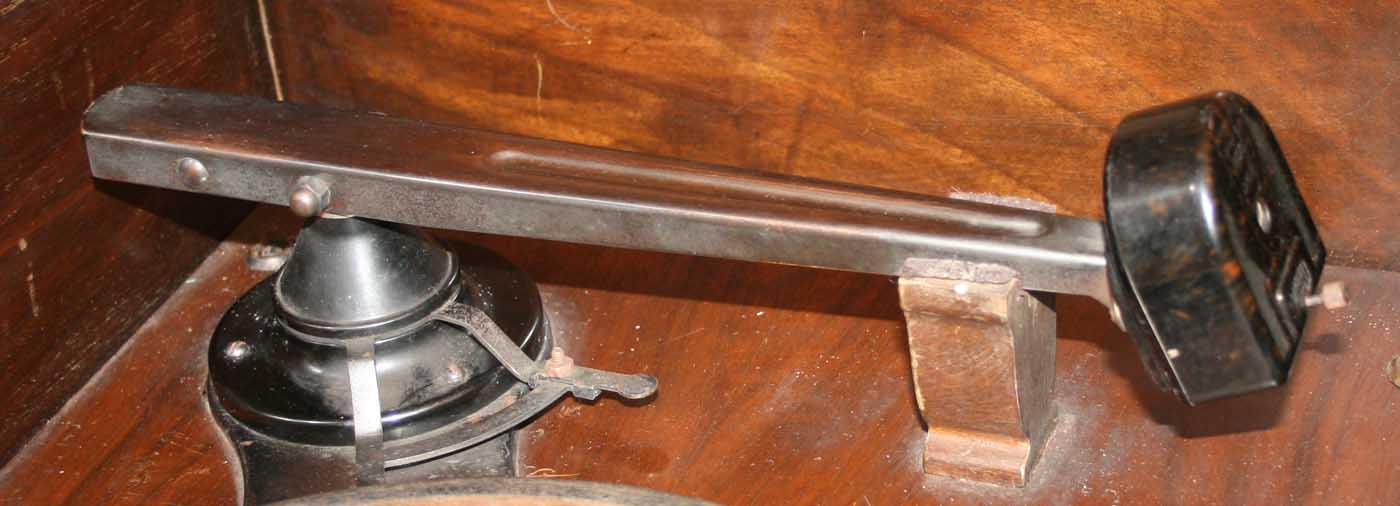

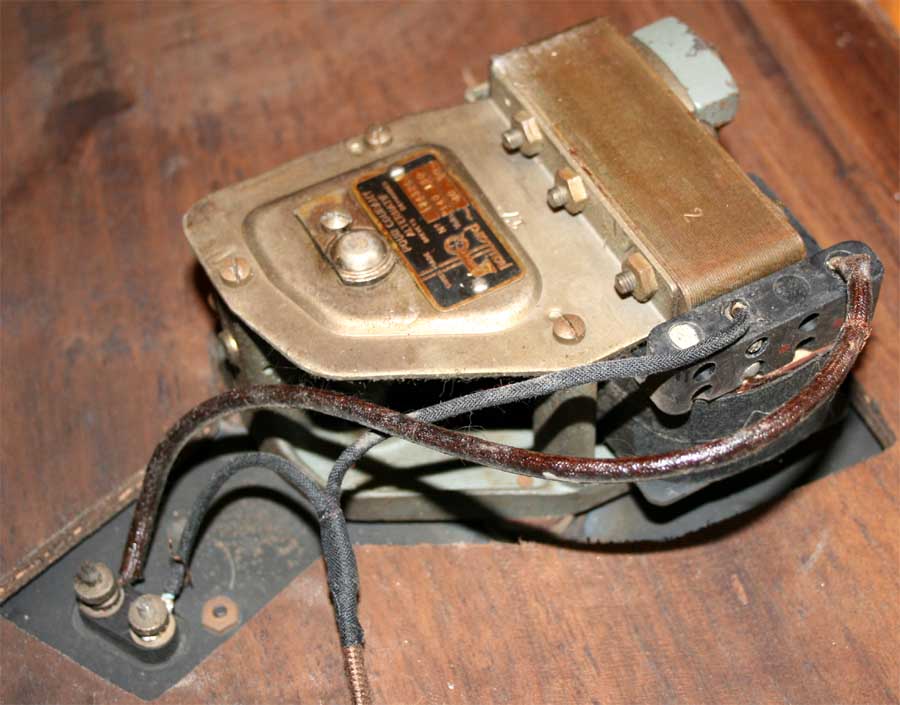

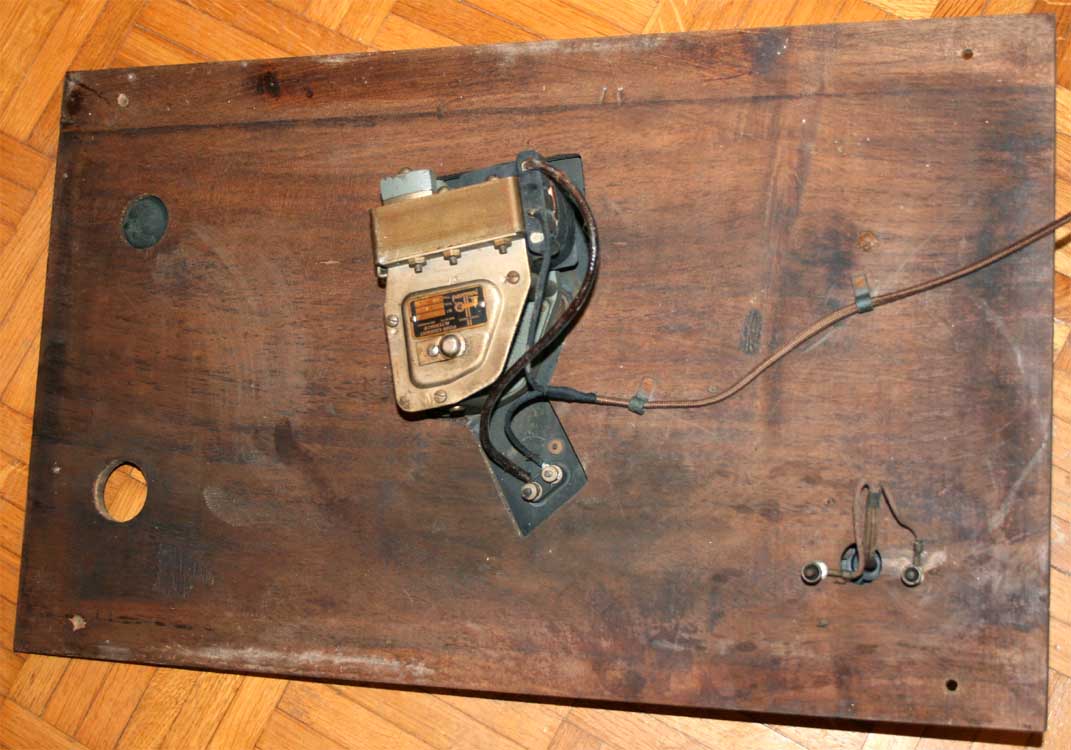

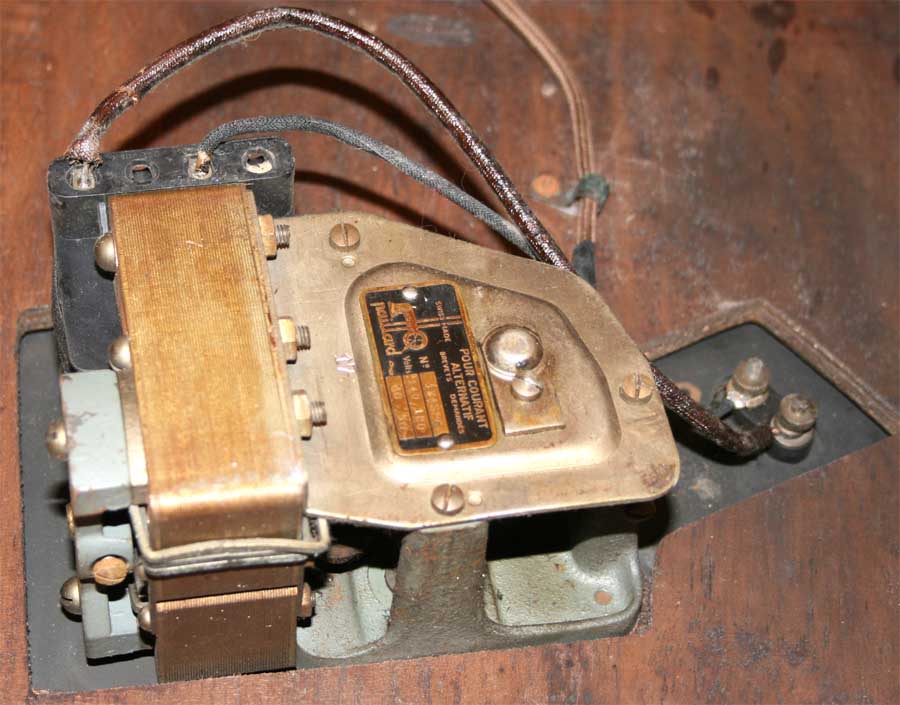

Il motore elettrico del giradischi è un Paillard e il braccio è della Radiomarelli.
