Orion 520A
Orion 520 A
Questo è il sito di Berti Benis          siete su          www.bertibenis.it













Marca

Orion

Modello

520A

Nazione

Ungheria

Anno

1954

Frequenza di ricezione

Onde Lunghe (940 - 2000 m), Onde Medie (185 – 580 m), Onde Corte 1 (26 – 52 m), Onde Corte 2 (13,7 - 26,1m)

Valvole

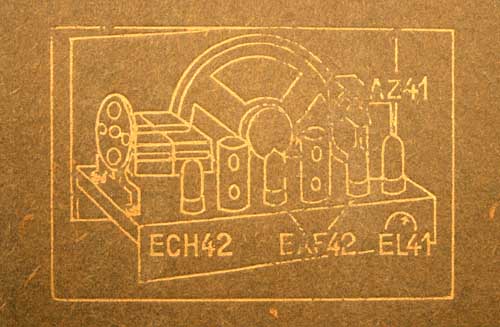

ECH42 – EAF42 – EAF42 - EL41 – AZ41 - EM4

Medie frequenze

473,6 KHz

Tens. di alimentazione

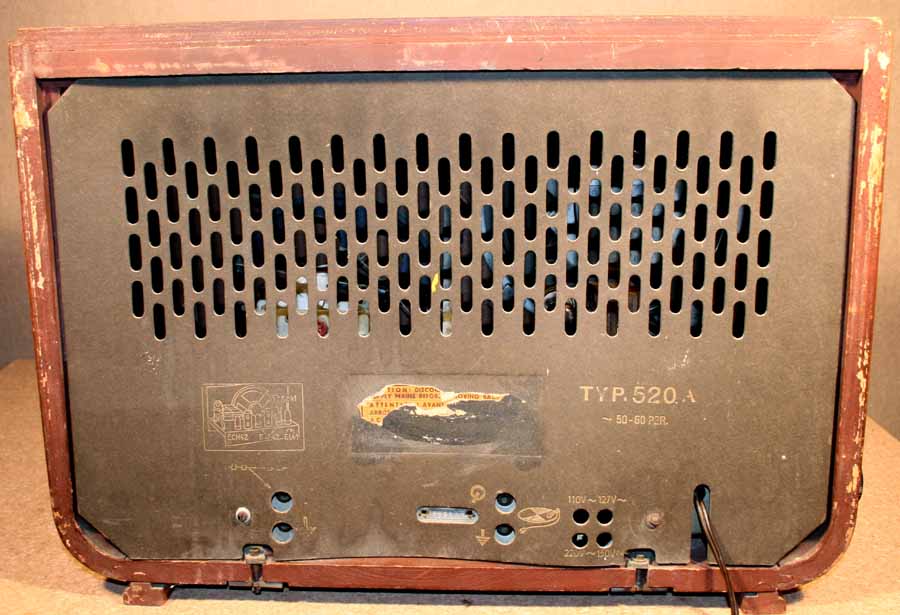

110 / 127 / 150 / 220 V. c.a.

Dimensioni del corpo

larghezza 49 cm;  altezza 33 cm; profondità 28 cm.

Ingombro max.

larghezza 52 cm;  altezza 35 cm; profondità 28 cm.

Peso

Kg. 11

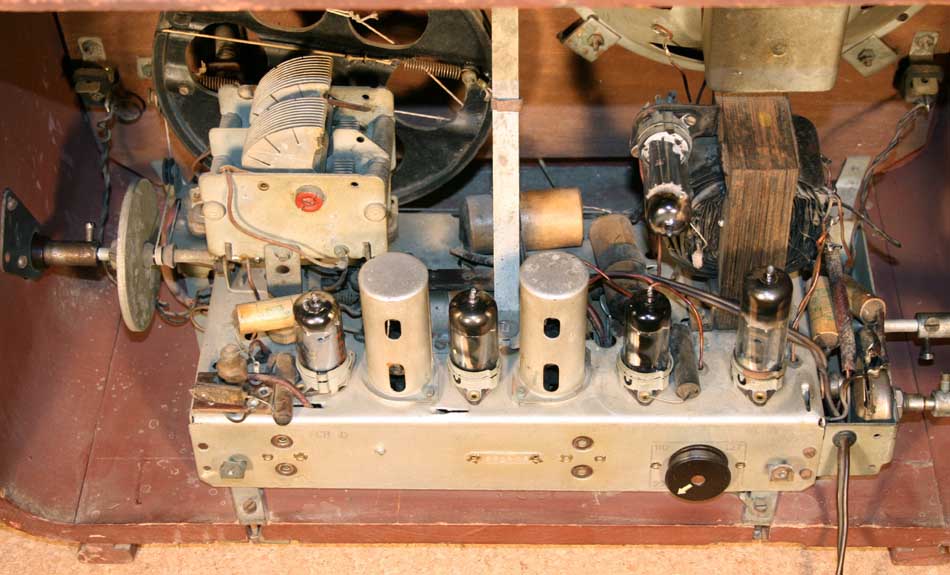

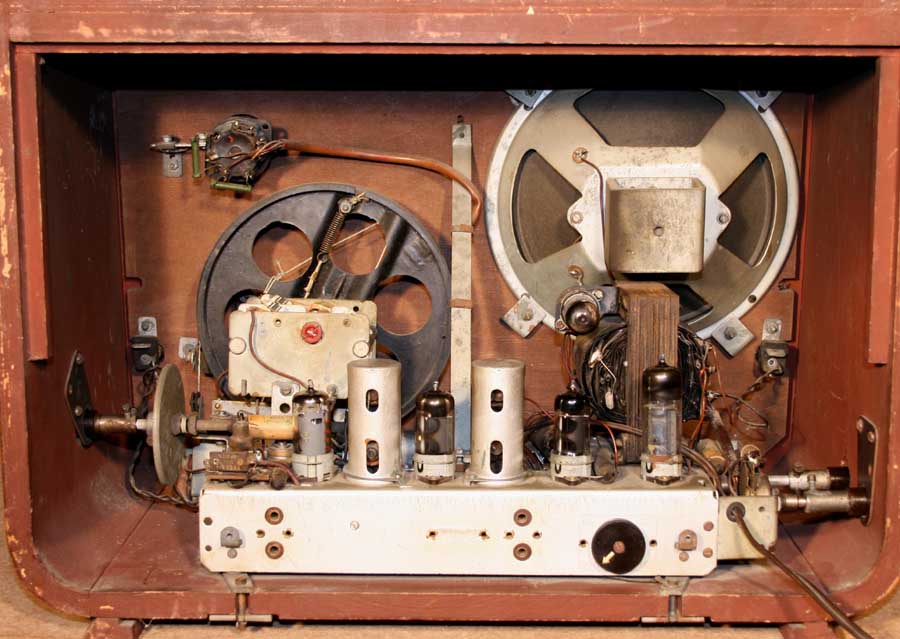

È una supereterodina a quattro gamme d’onda selezionabili con un singolare sistema a tamburo montato verticalmente rispetto al telaio ed azionato da una coppia di ingranaggi.

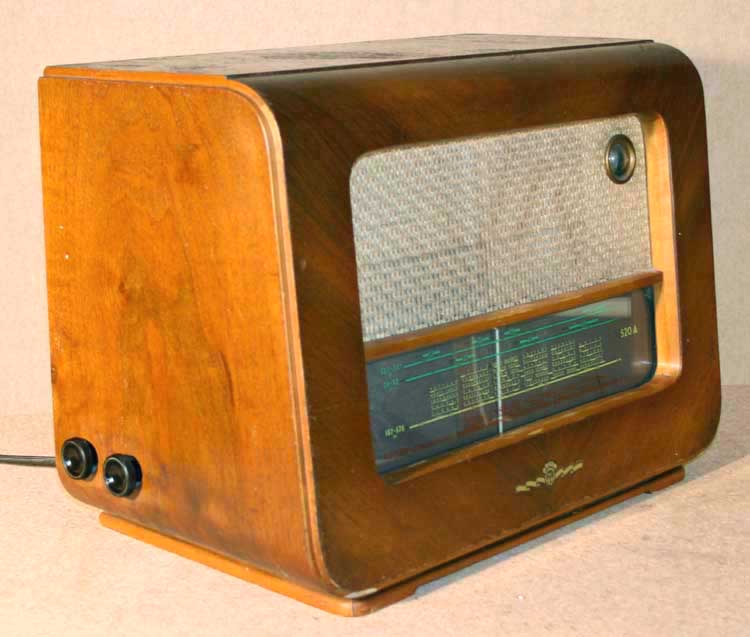

Sul lato sinistro della radio ci sono due manopole: una aziona l’interruttore d’accensione e il  controllo di volume mentre l’altra agisce sul controllo del tono.

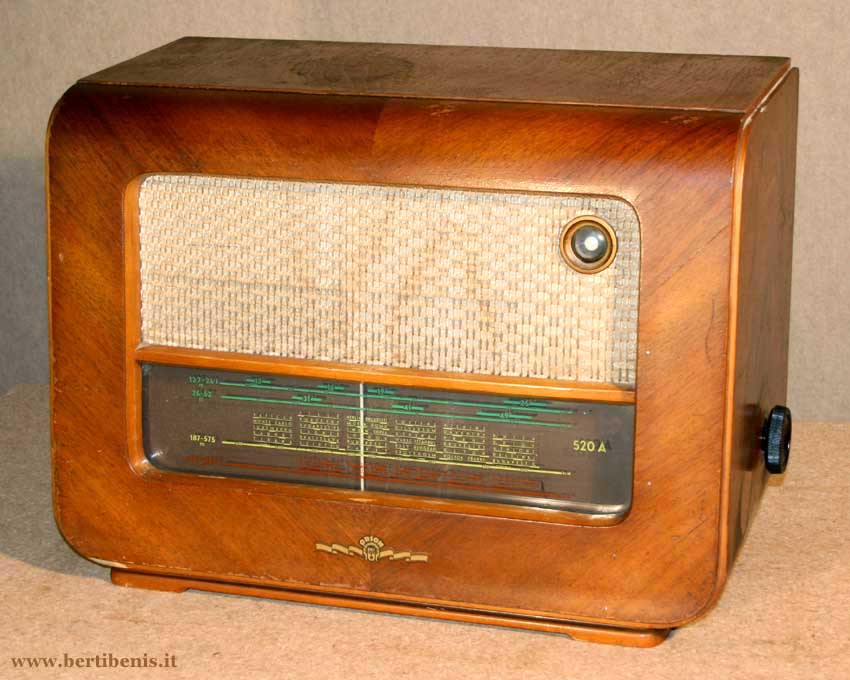

Sul lato destro c’è una manopola di maggiori dimensioni che svolge due funzioni separate:  la sintonia e il cambio gamma. Quest’ultima ha due posizioni assiali ben distinte: una in spinta e una in trazione; nella prima condizione la sua rotazione agisce sulla lancetta della sintonia mentre nella seconda la sua rotazione muove il commutatore del cambio gamma.

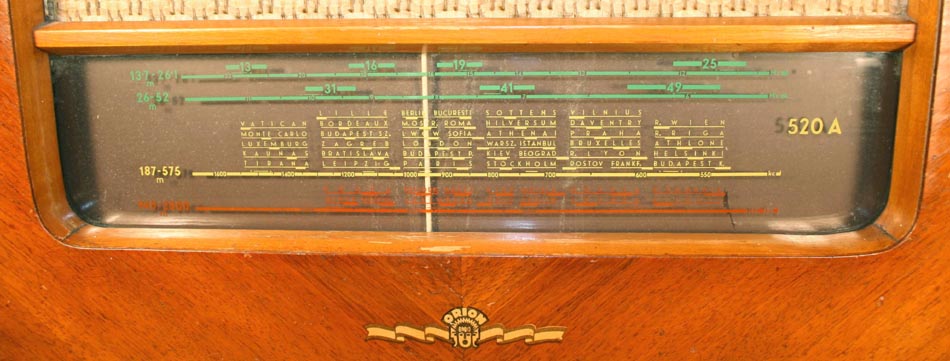

Sulla destra della scala parlante, in corrispondenza della gamma d'onda selezionata, si illumina una freccia rossa che indica su quale gamma siamo posizionati.
