ATWATER KENT 20

                     (versione piccola)

 Atwater Kent

    model  L

     speaker


Questo è il sito di Berti Benis          siete su          www.bertibenis.it



















Marca

Atwater Kent

Modello

20 (tipo piccolo)

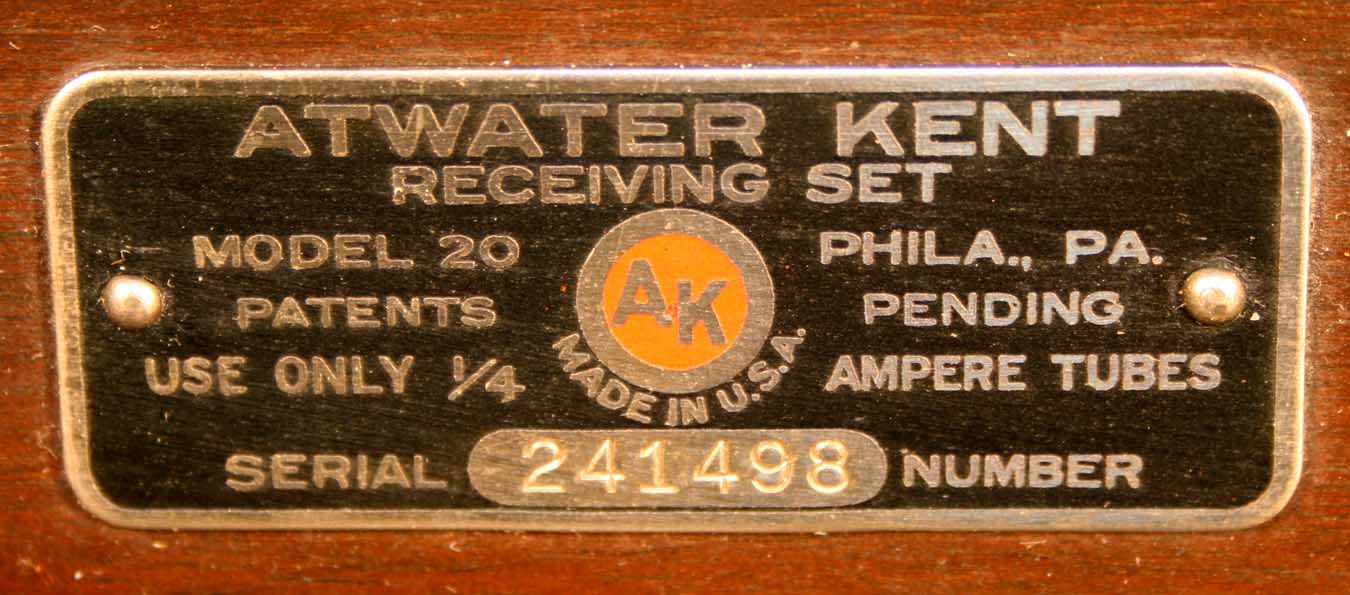

N° Serie

241498

Nazione

U.S.A.

Anno

1925

Freq. di ricezione

Onde Medie

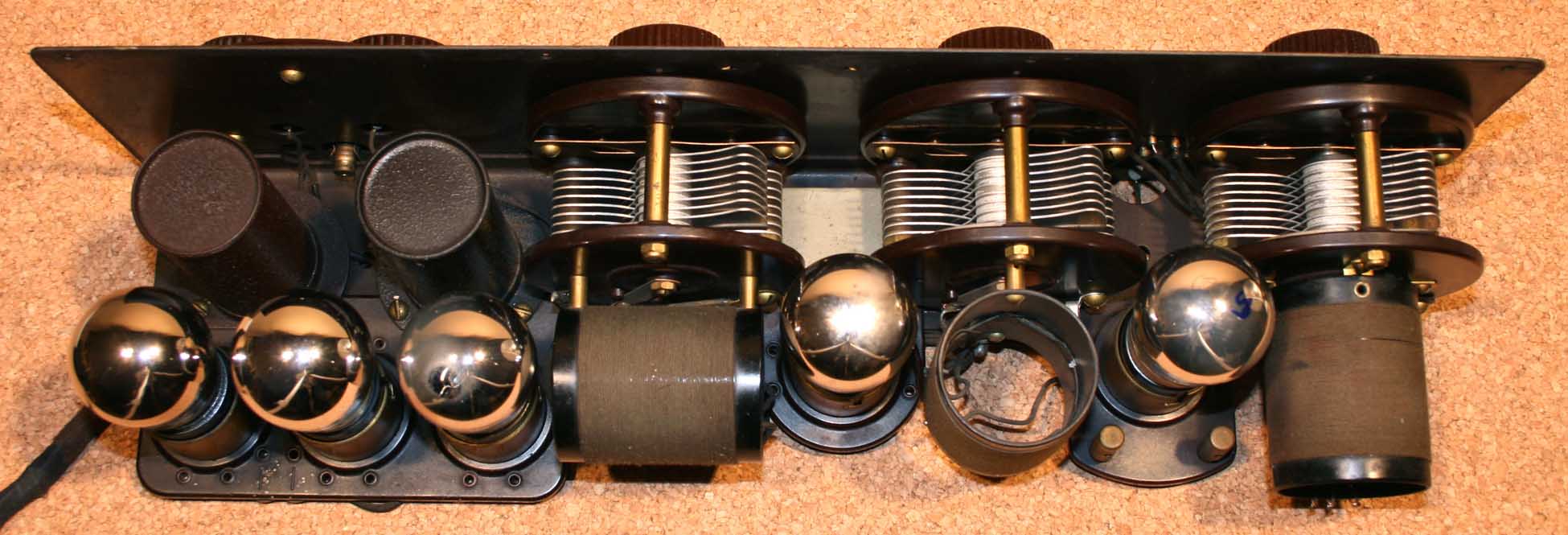

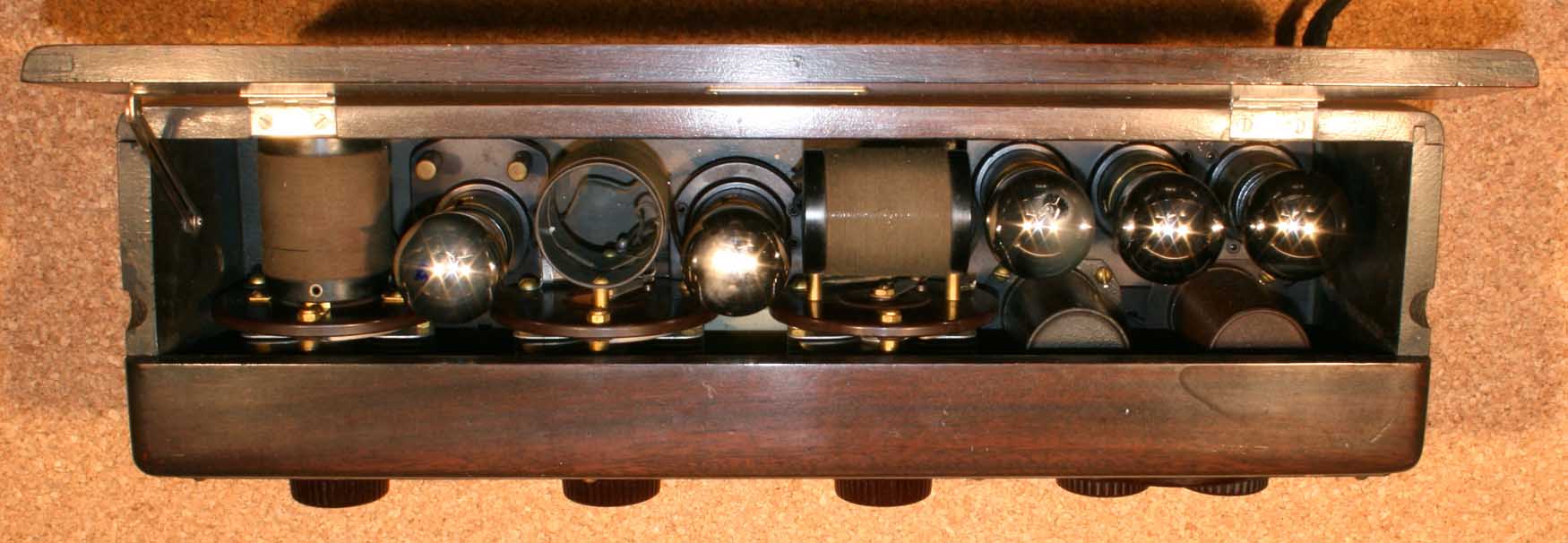

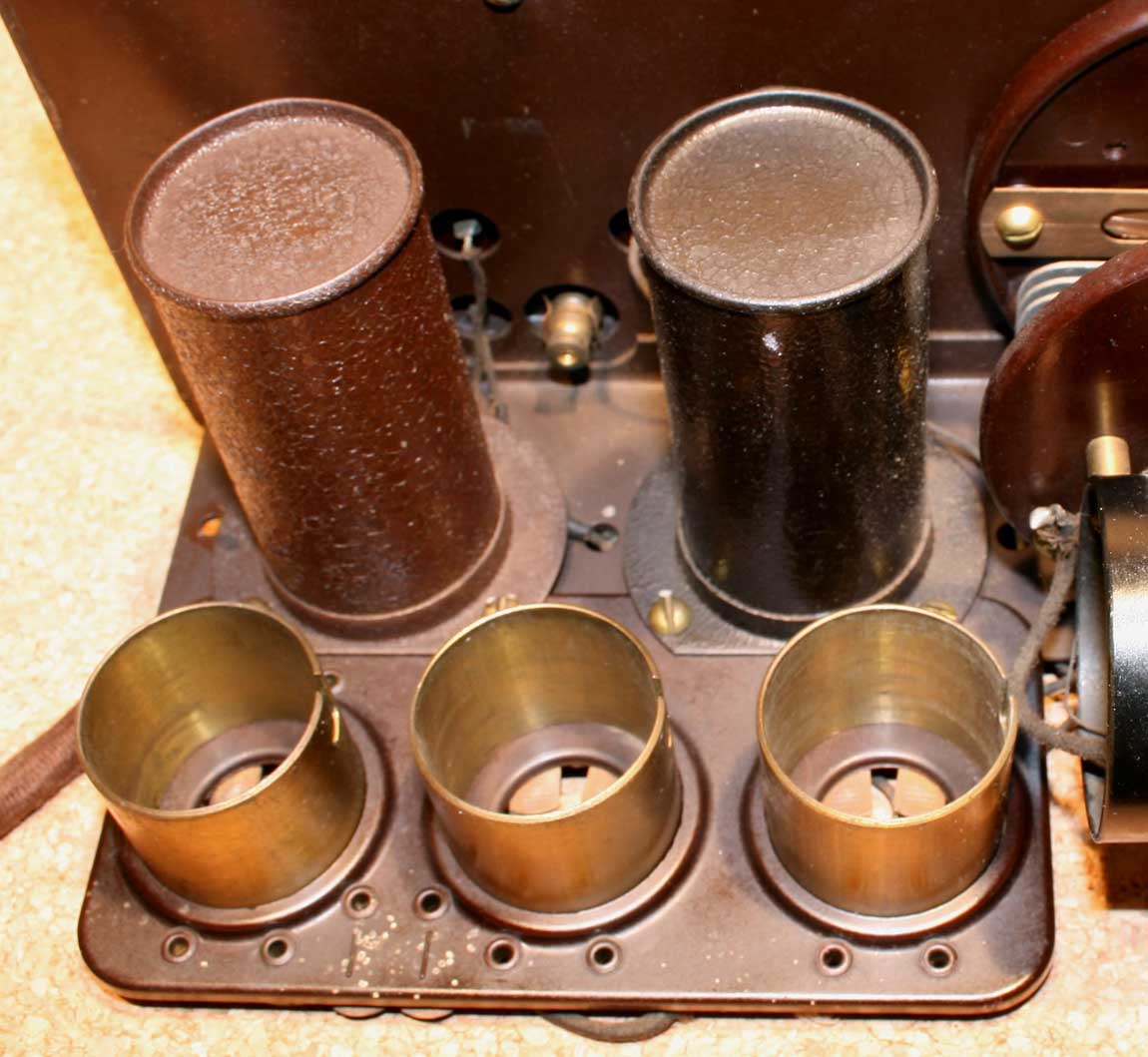

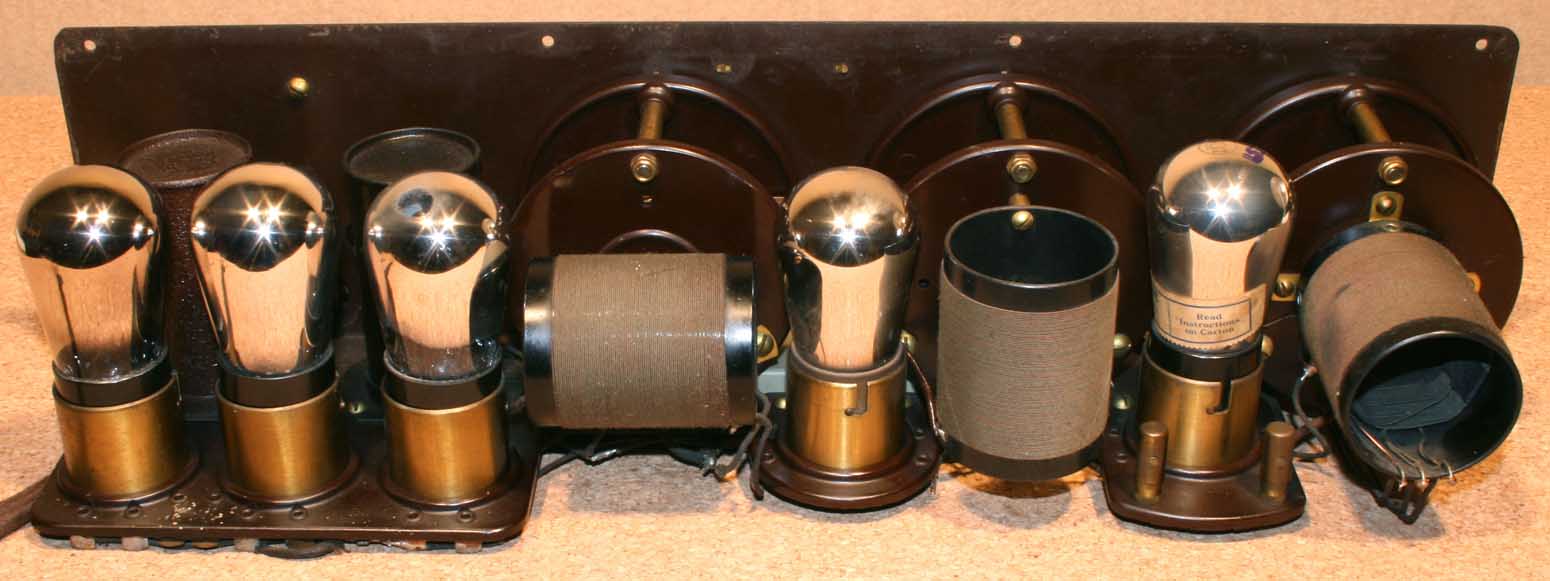

Valvole

01A - 01A - 01A (oppure 00A oppure 12A) - 01A - 01A

Tens. di alimentazione

corrente continua, A: 5 V, B: 90 V, B(rivel.): 22 V

Dimensioni del corpo

larghezza 50 cm;  altezza 15,5 cm; profondità 14 cm.

Ingombro max.

larghezza 50 cm;  altezza 16 cm; profondità 18 cm.

Peso

Kg. 5,5

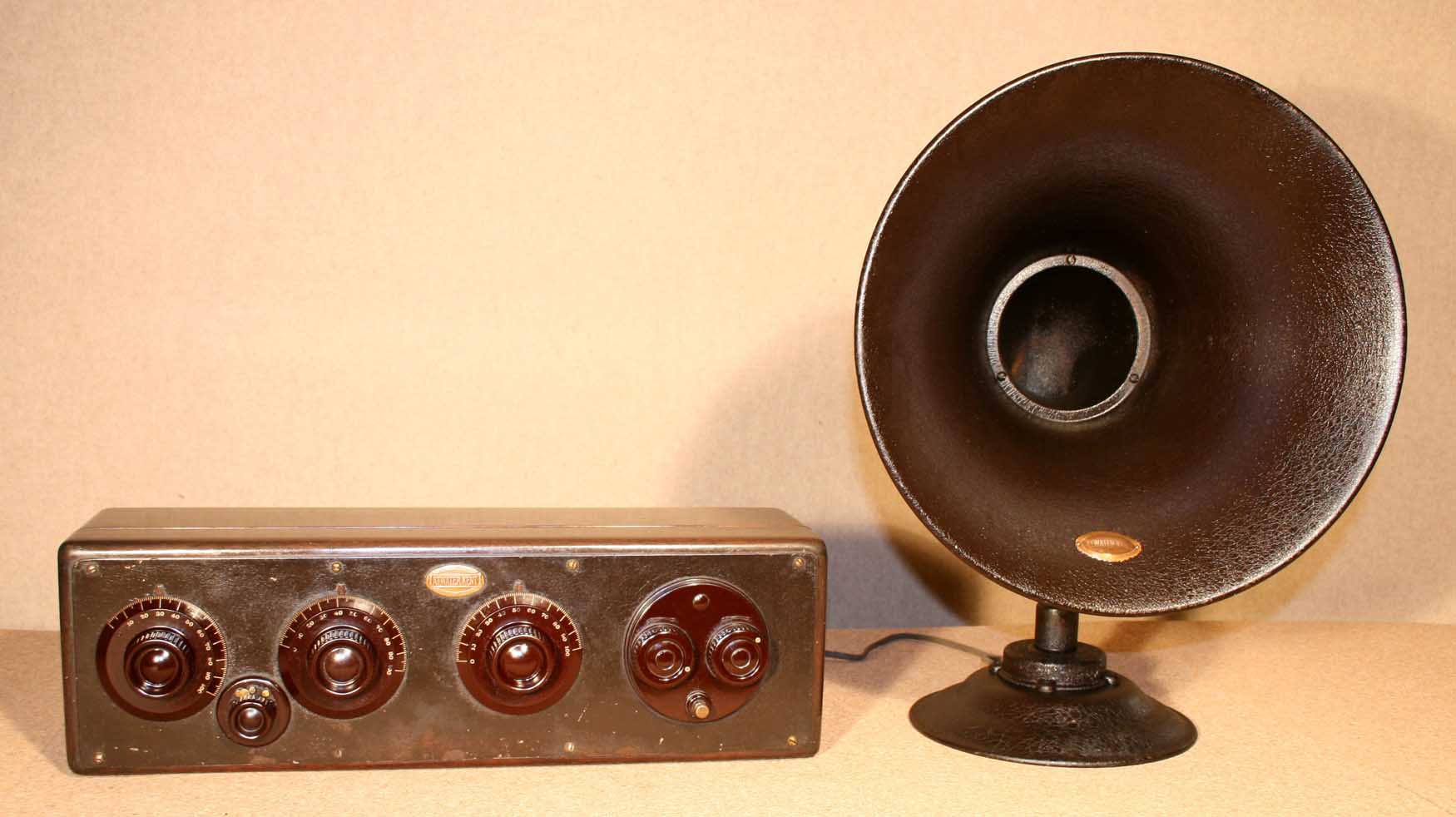

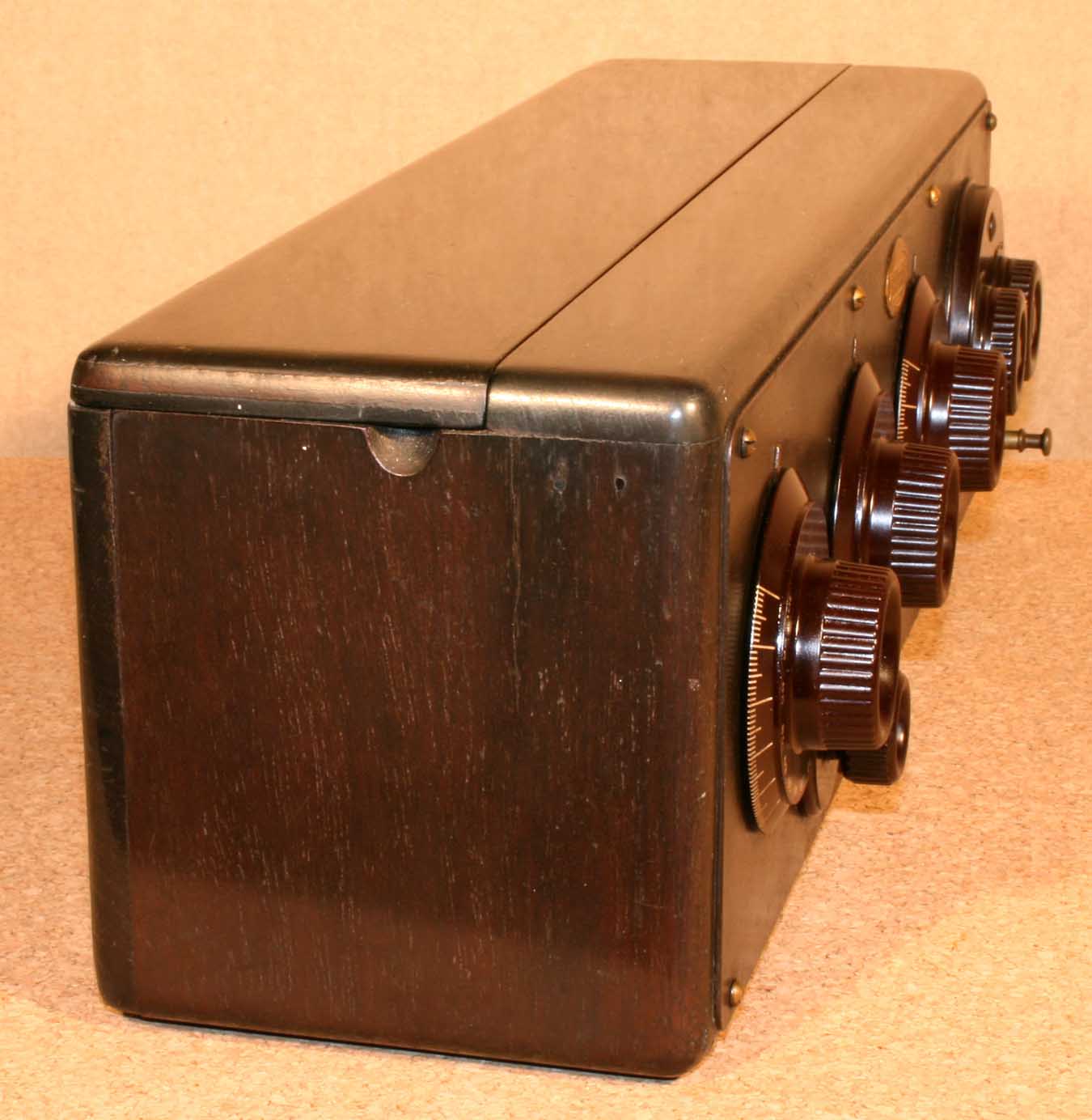

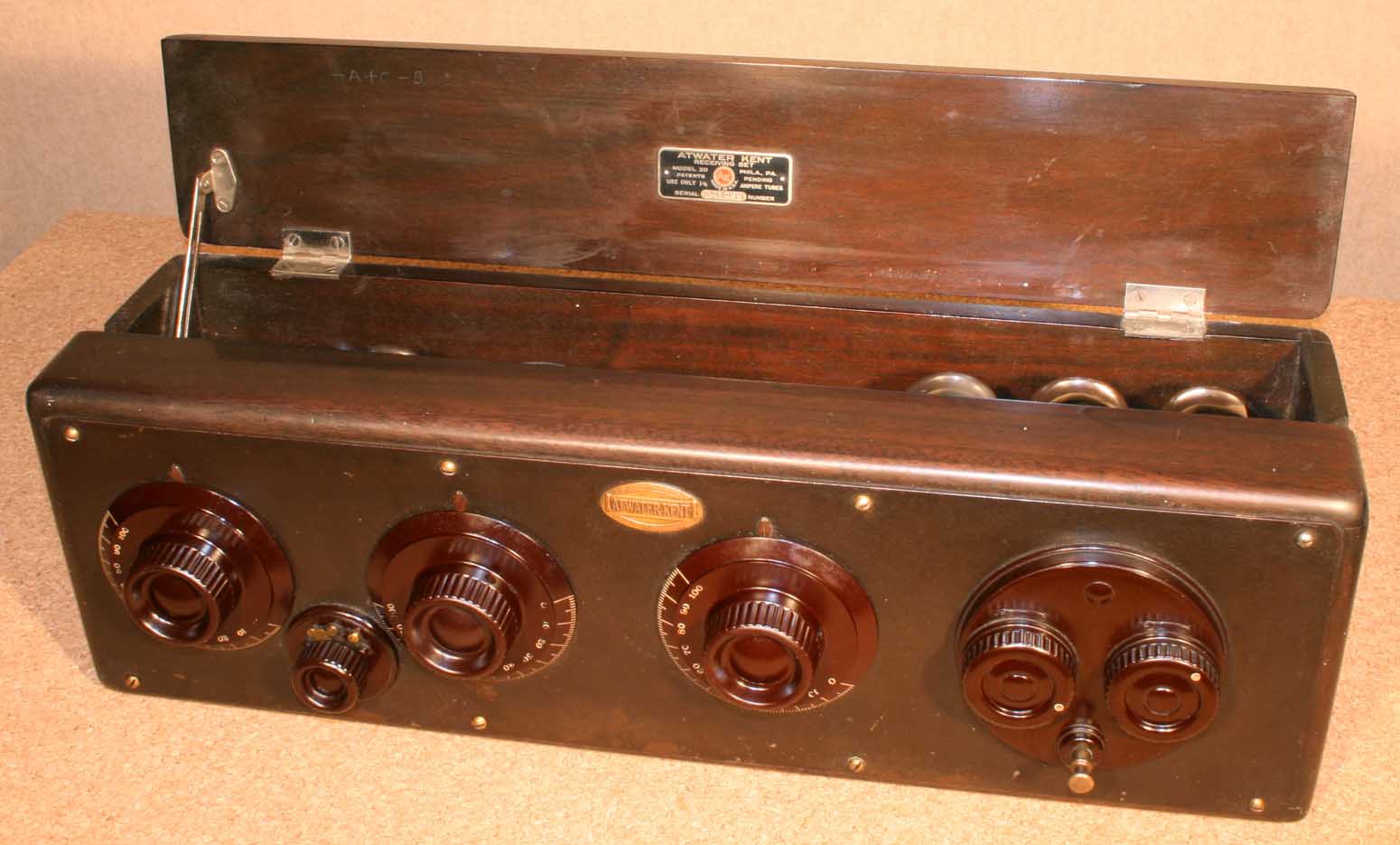

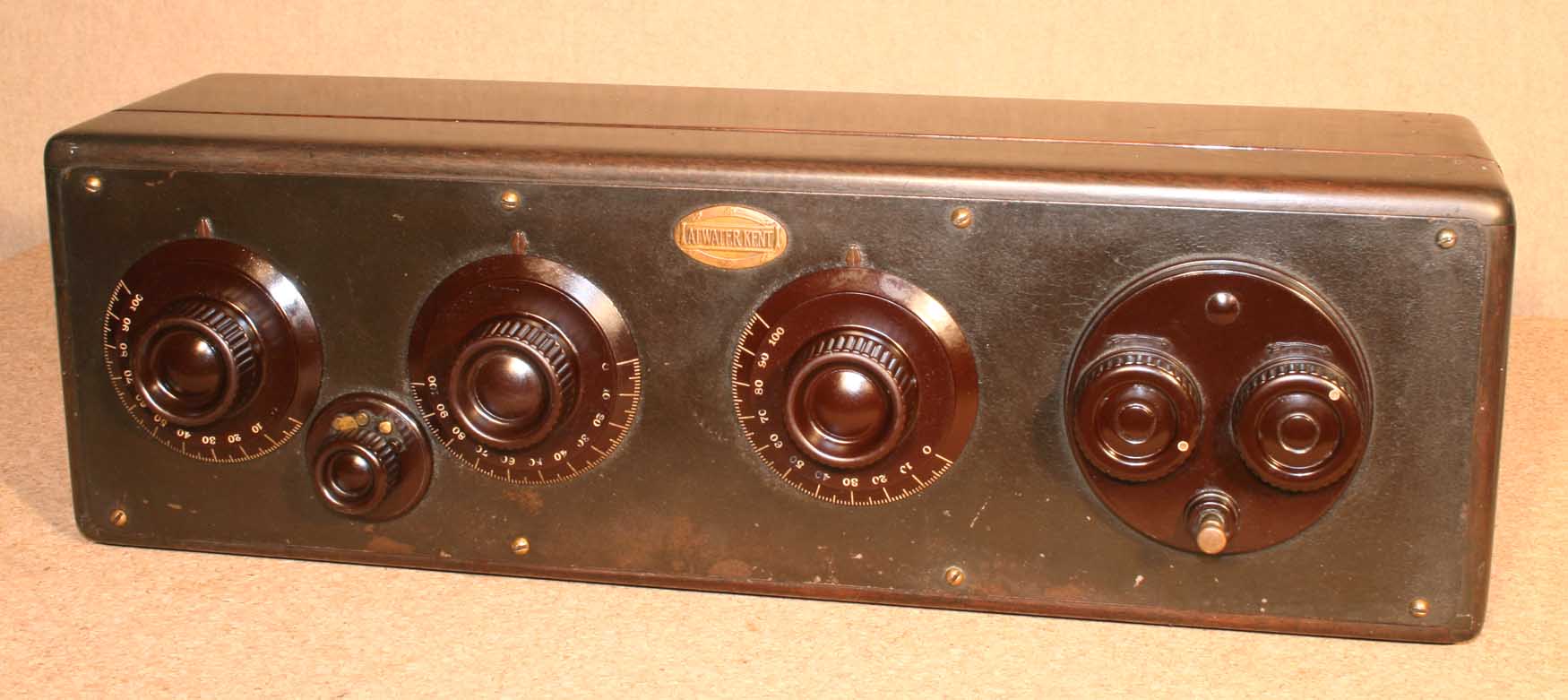

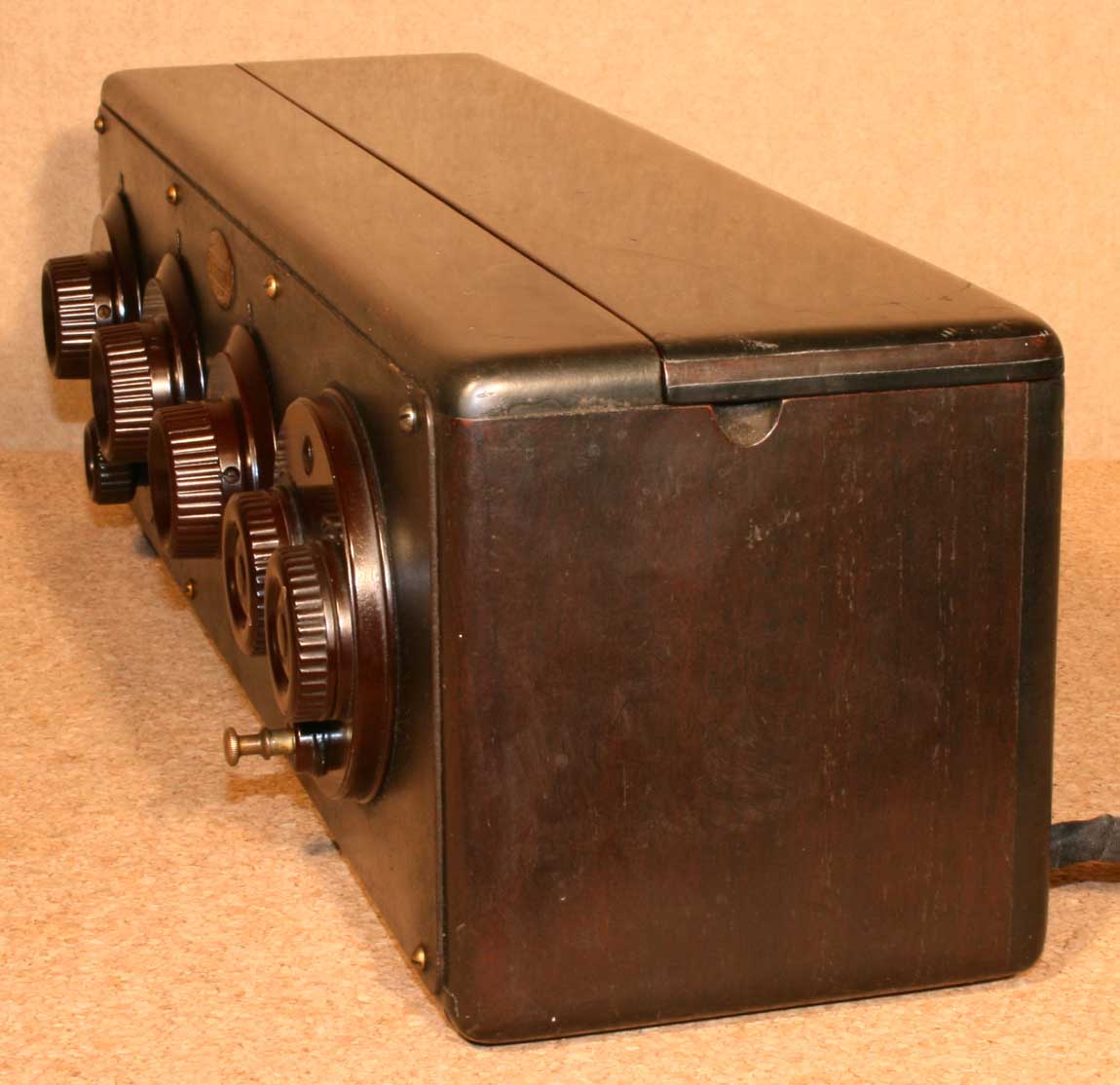

Il modello 20 è stato prodotto in due versioni: quella col mobile piccolo (compact version), come in questo caso e quella col mobile più grande.

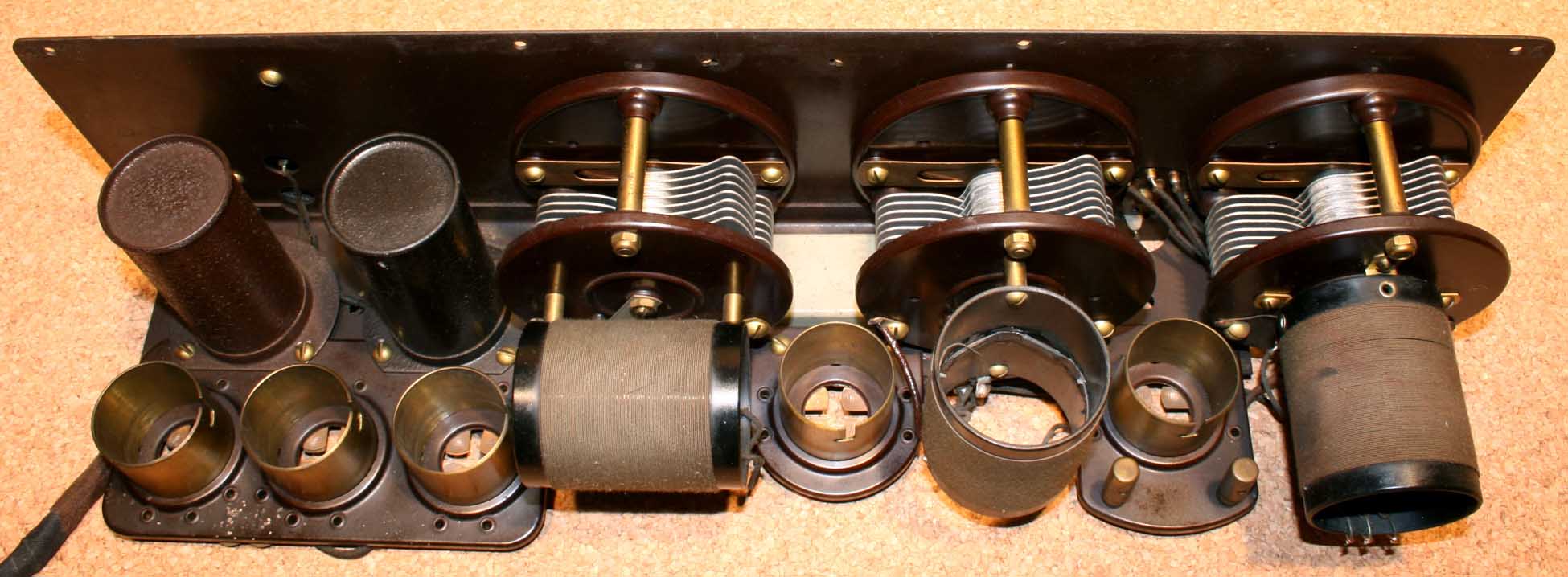

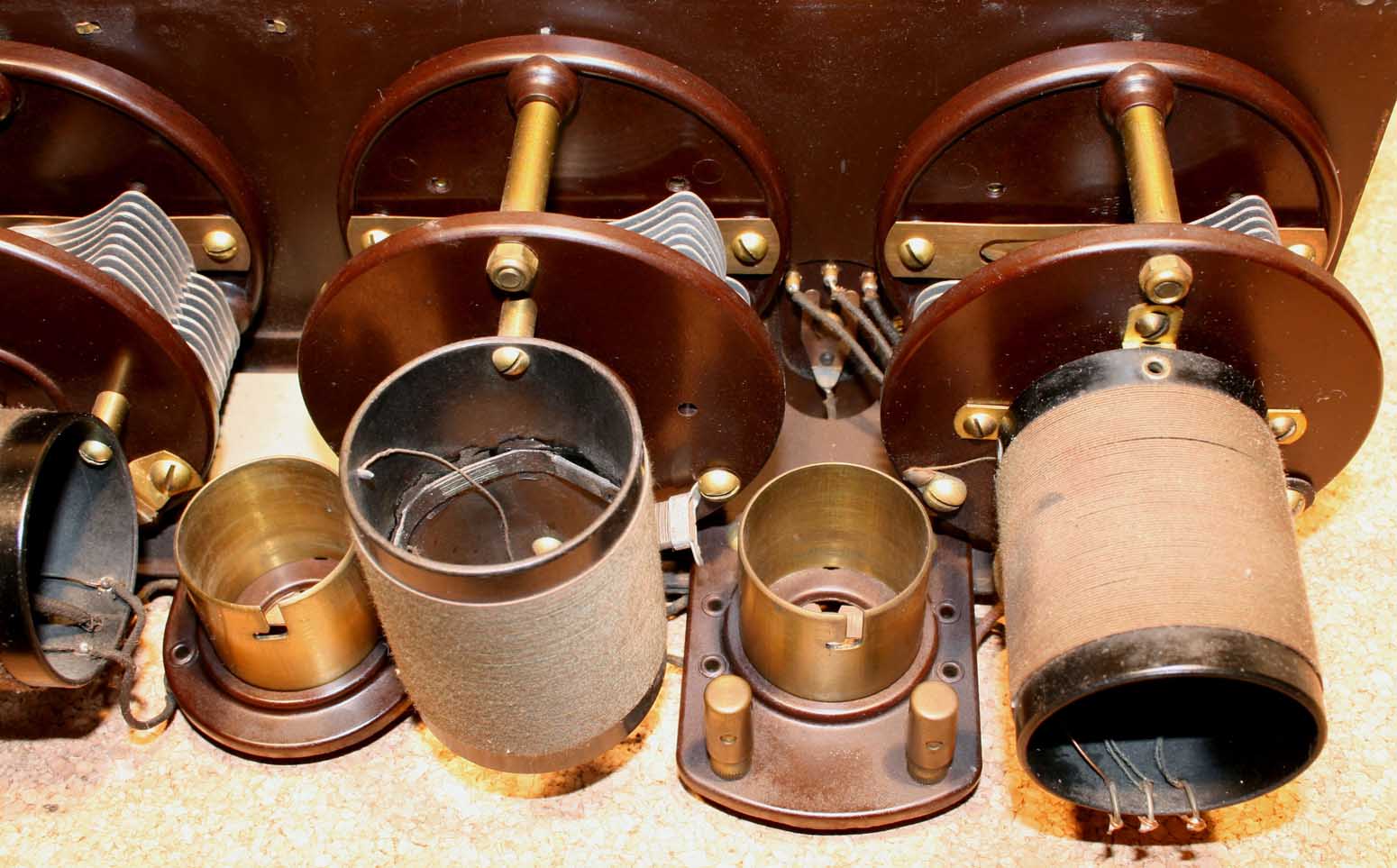

Il principio di funzionamento è ad amplificazione diretta con stadi in cascata, a sintonia separata.

La terza valvola (partendo dall'alta frequenza) è la rivelatrice, per questa funzione possono essere usate, in alternativa, una 01A, una 00A oppure una 12A.

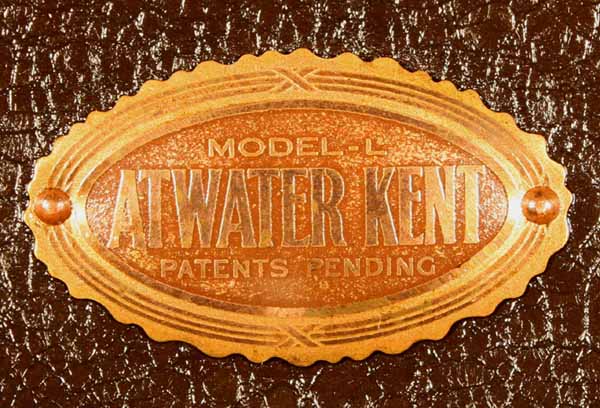

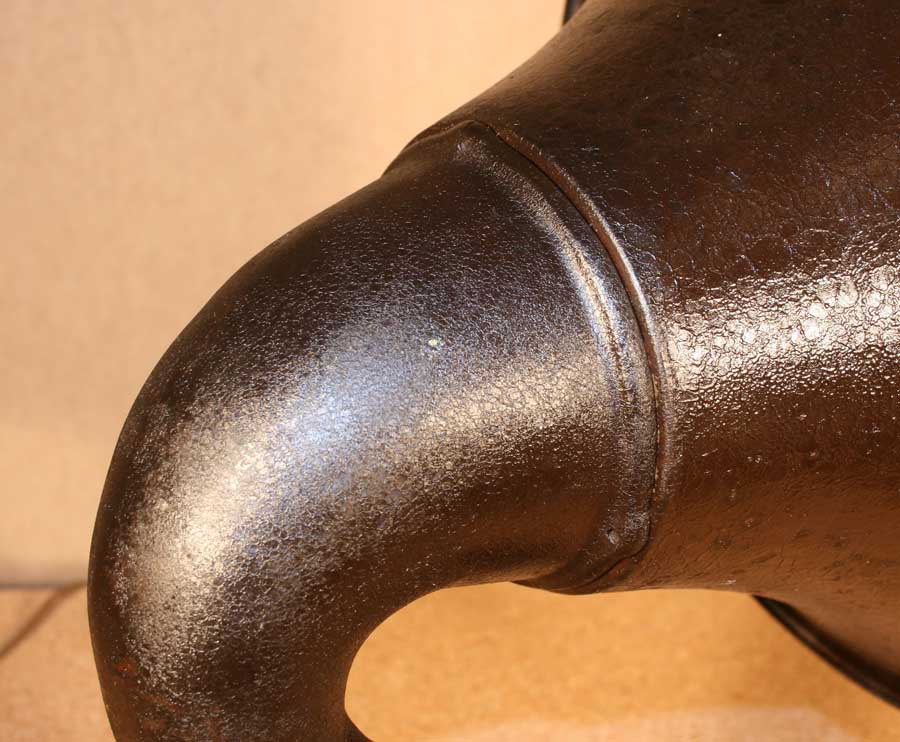

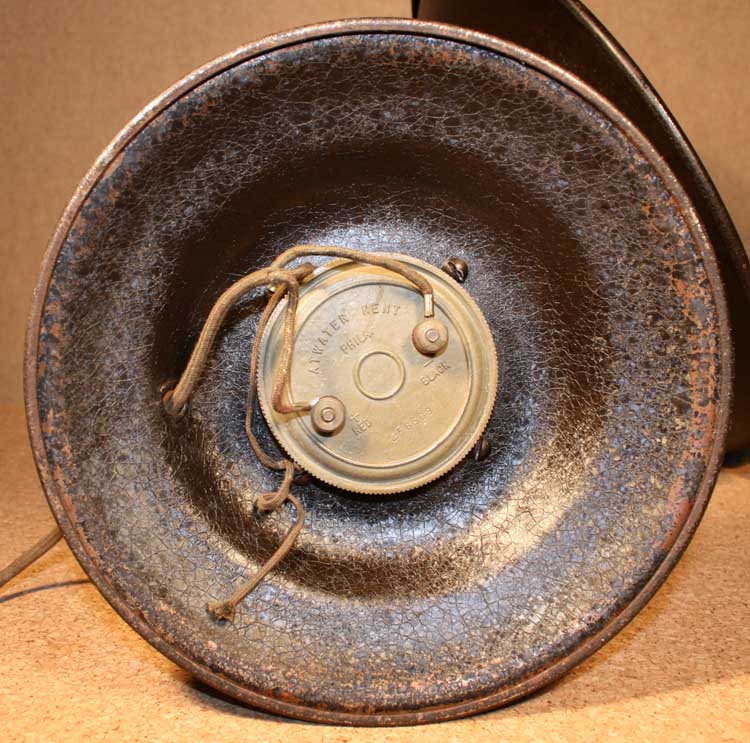

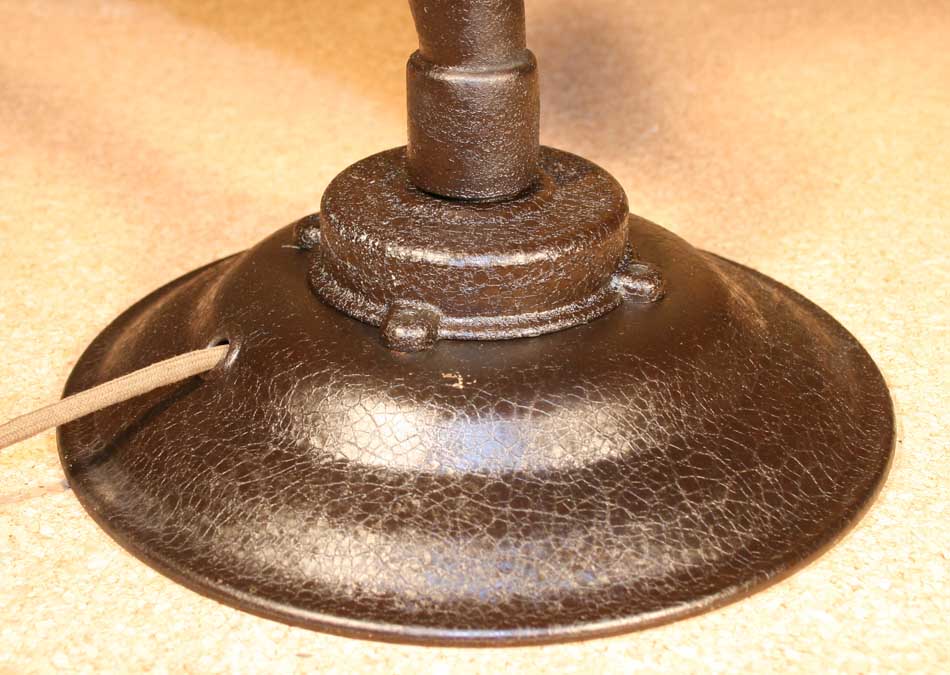

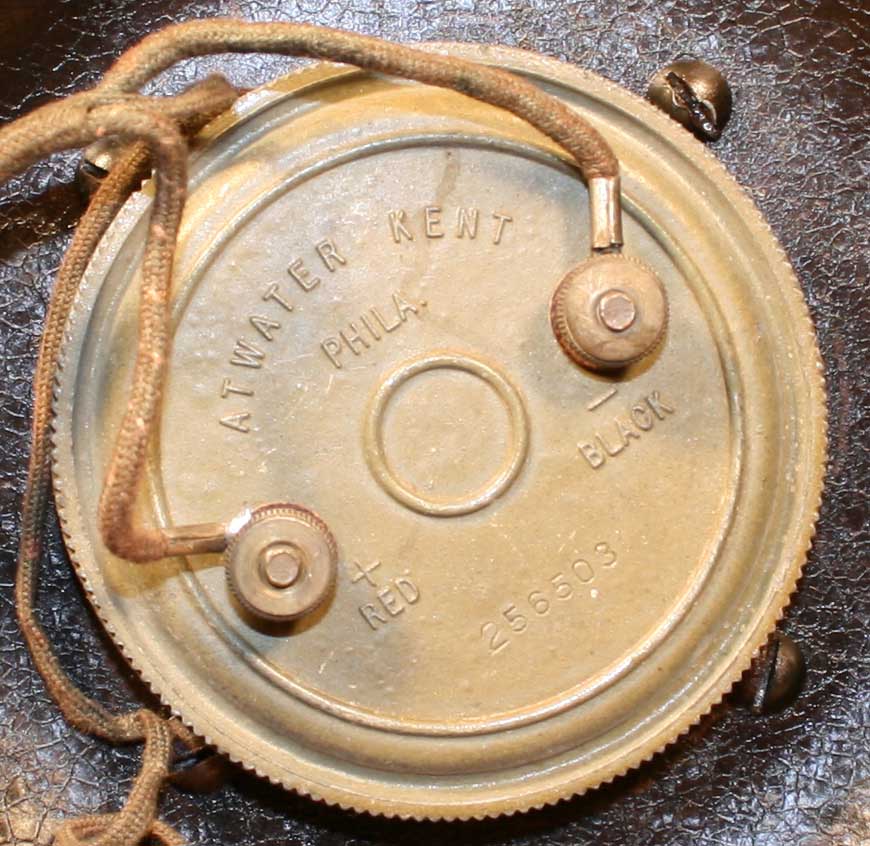

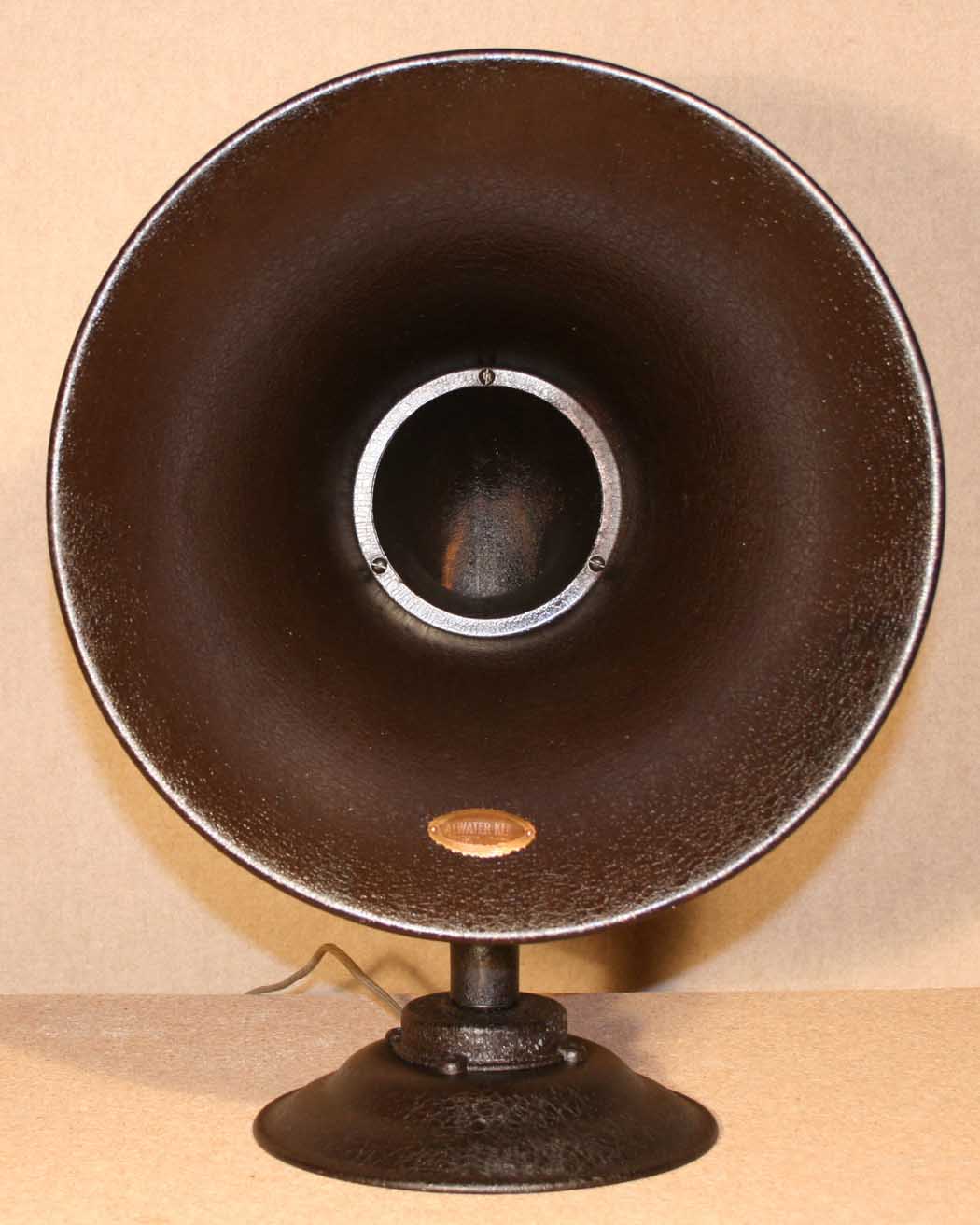

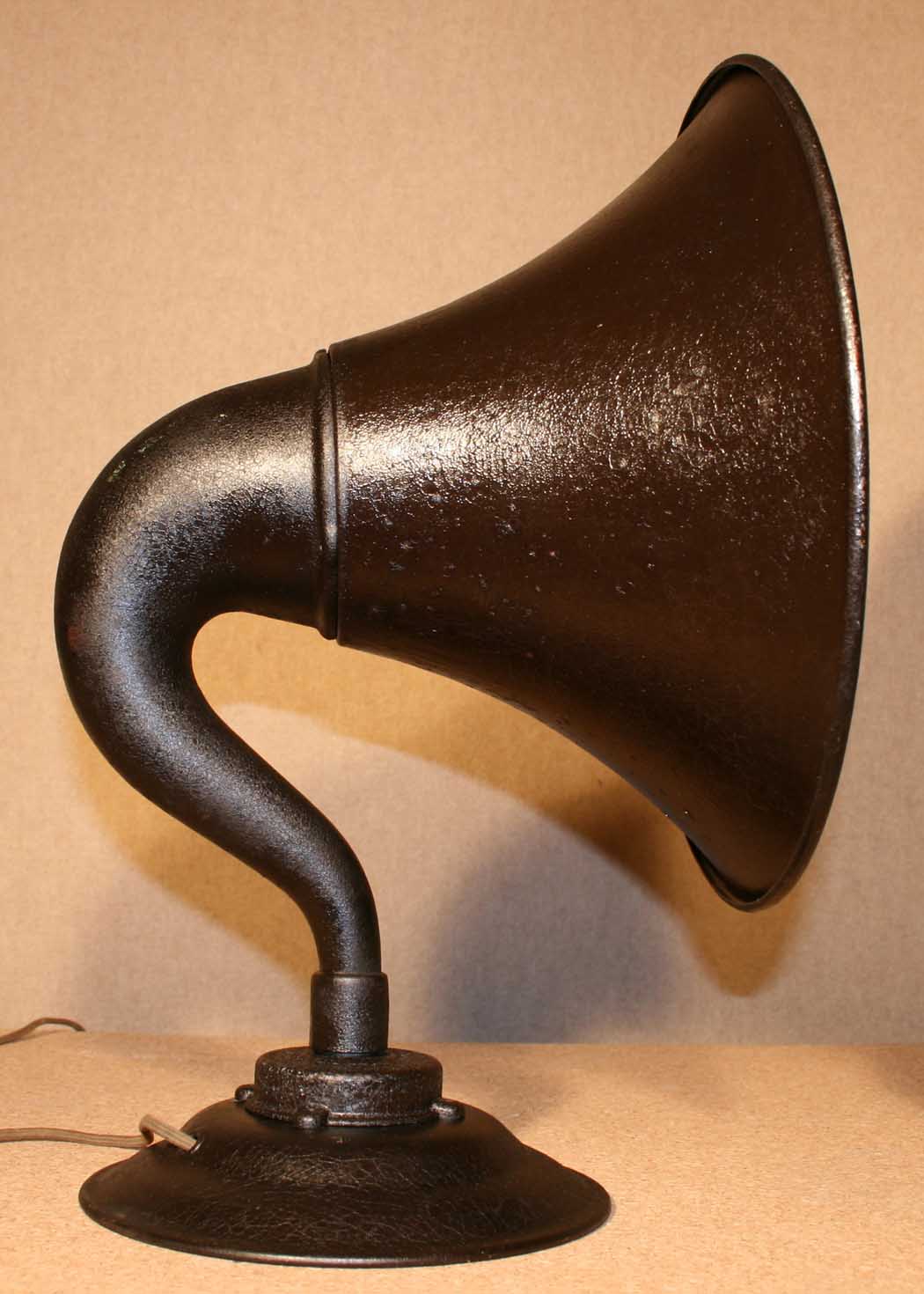

L'altoparlante è una tromba Atwater Kent mod. L .
