Radiomarelli  TAUMANTE





Questo è il sito di Berti Benis          siete su          www.bertibenis.it
























































Marca

Radiomarelli

Modello

TAUMANTE

Apparecchio tipo

Nazione

Italia

Anno

1935 / 36

Freq. di ricezione

Onde Lunghe (1000 – 2000 m.), Onde Medie (200 – 580 m.), Onde Corte (19 – 52 m.)

Valvole

78 _ 6A7 _ 78 _ 6B7 _ 2A3 _ 80

Media frequenza

456 KHz

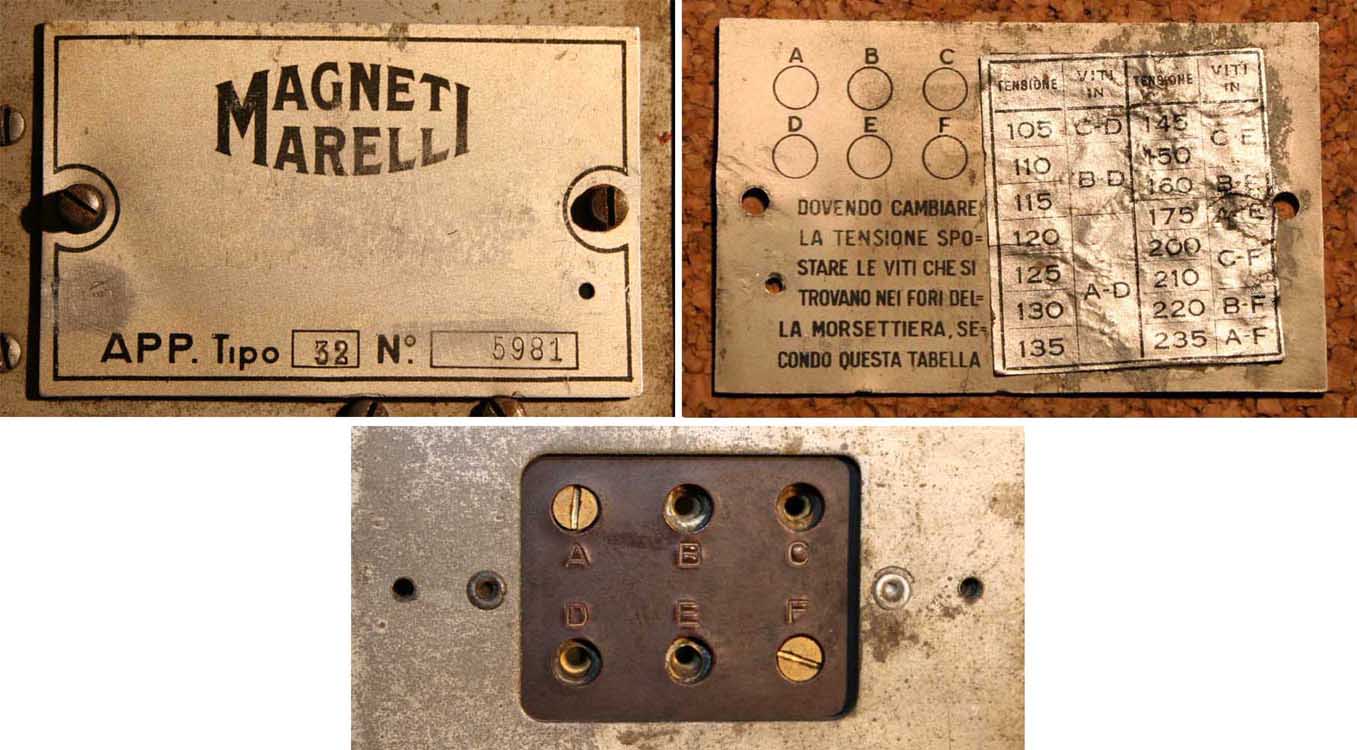

Tens. di alimentazione

da 105 a 235 V. c.a.

Dimensioni del corpo

larghezza 44 cm;  altezza 57 cm; profondità 33,5 cm.

Ingombro max.

larghezza 44 cm;  altezza 57 cm; profondità 35 cm.

Peso

Kg. 26

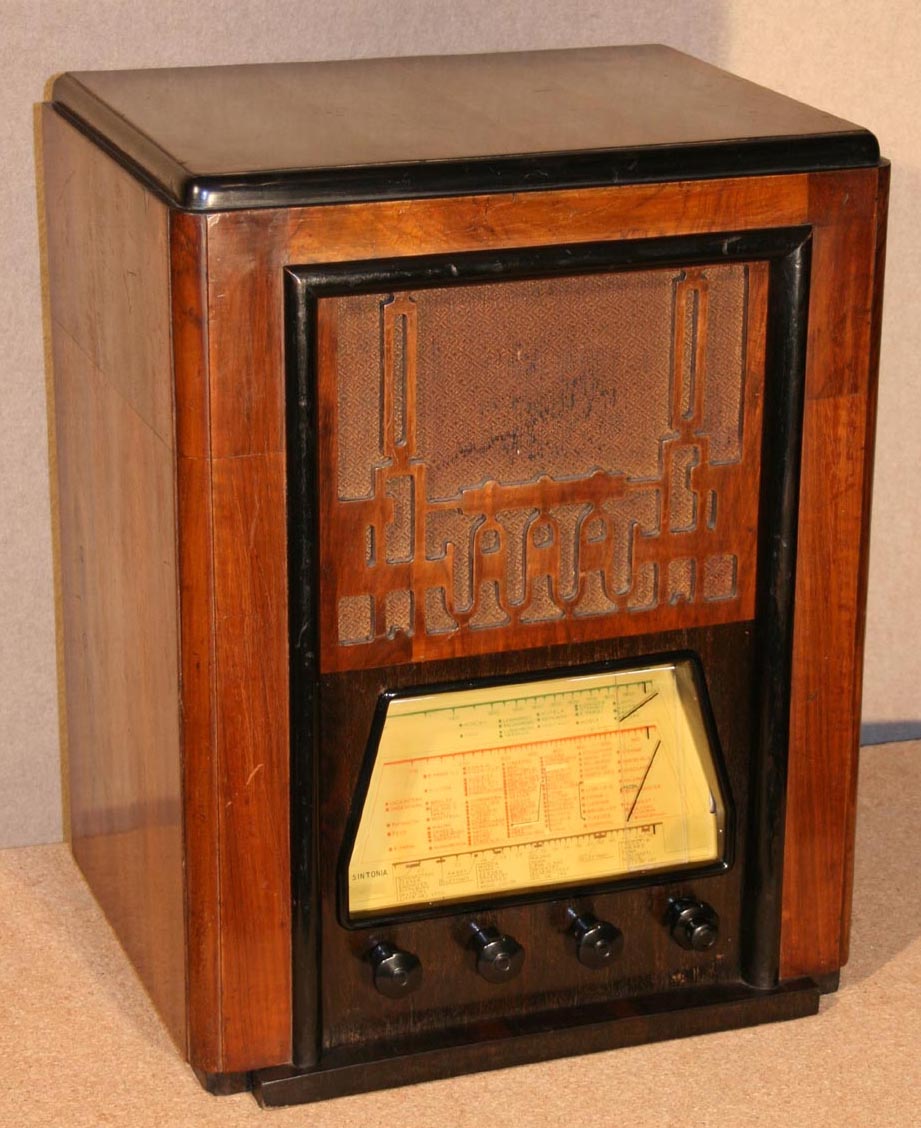

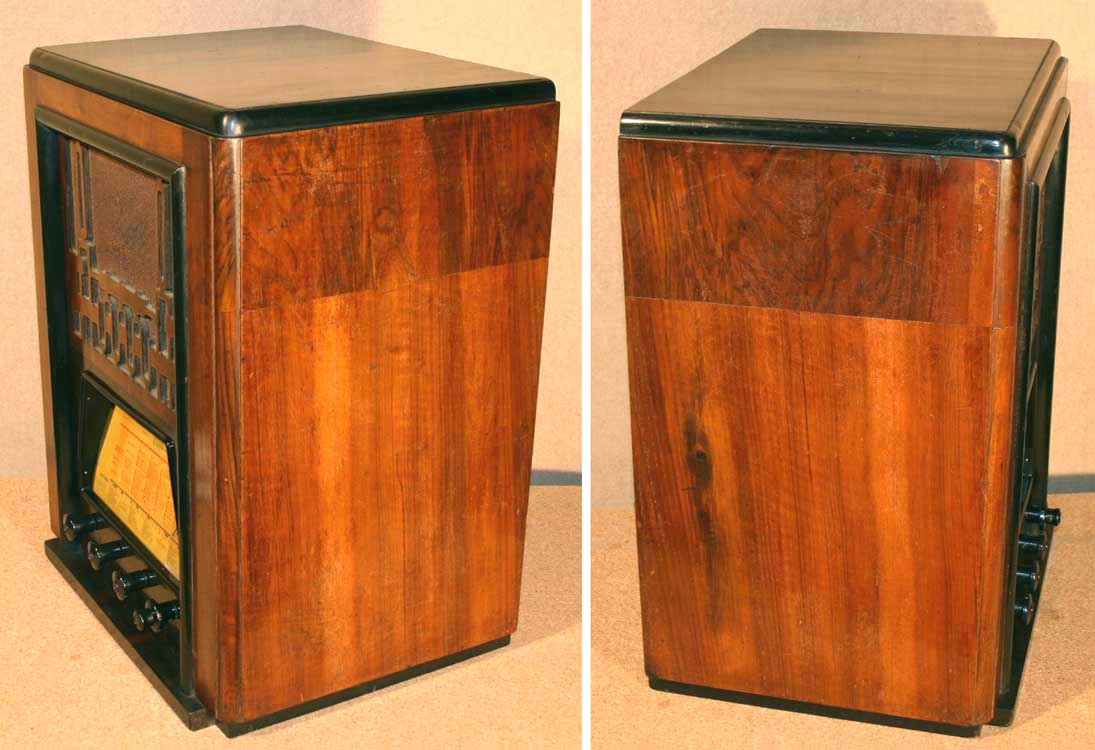

Col suo imponente mobile e le sue ricche soluzioni tecniche il Taumante certamente si distoglie dalla media di tutti gli altri radio ricevitori dell'epoca.

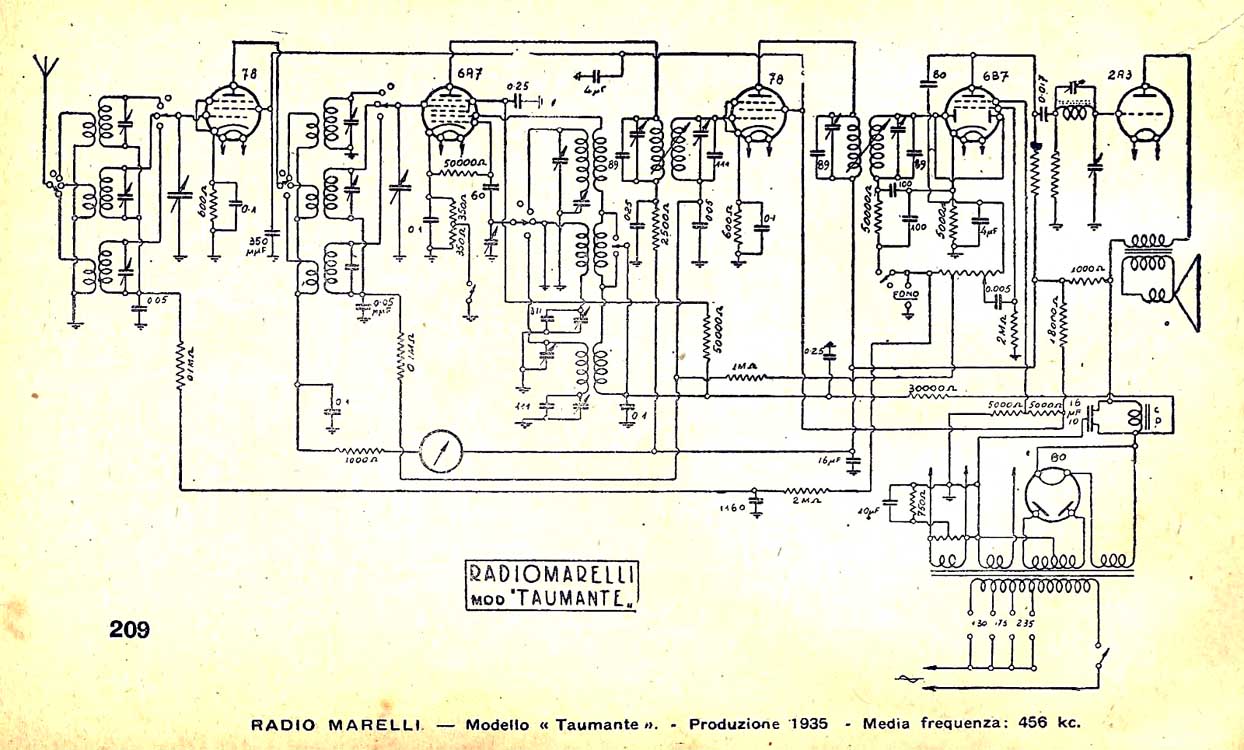

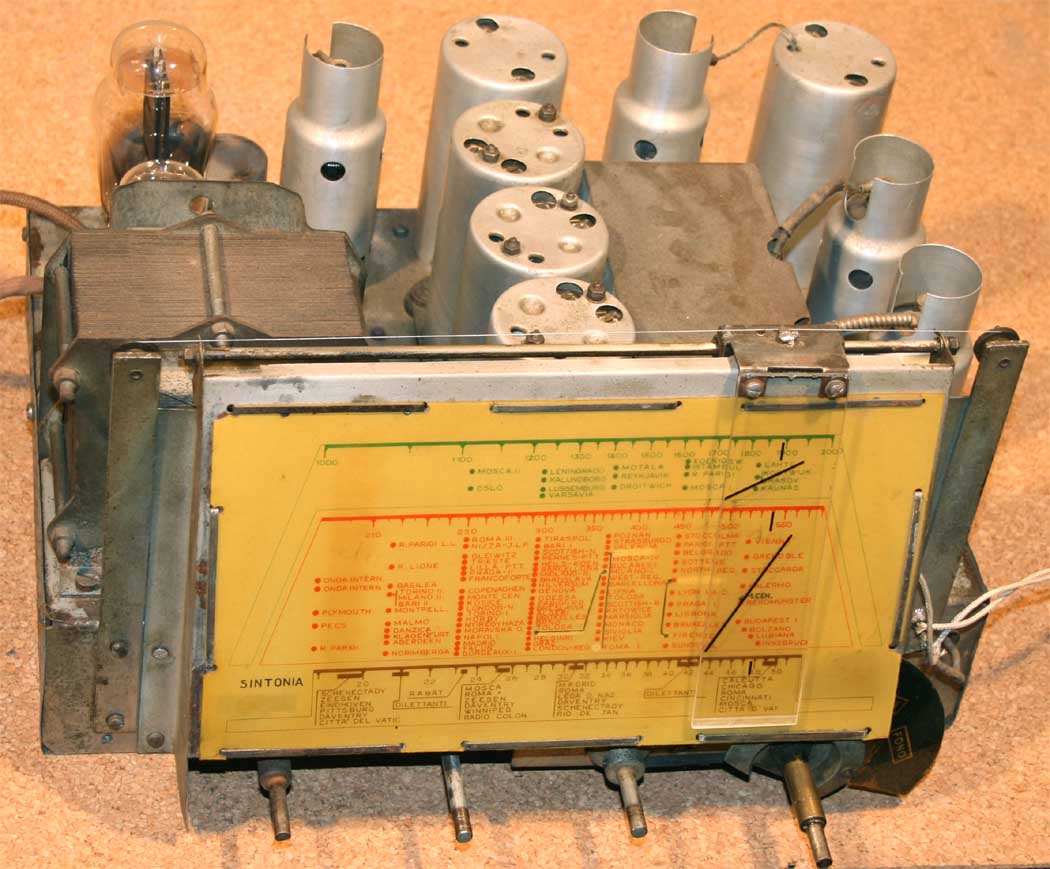

È una supereterodina a sei valvole e, come si può osservare dallo schema elettrico, è stato realizzato senza risparmio alcuno.

Lo stadio di alta frequenza è dotato di un pentodo preamplificatore (78), soluzione che normalmente nelle altre supereterodine dell'epoca non veniva adottata, mentre la bassa frequenza è realizzata con un triodo di potenza di alta qualità, la "mitica"2A3.

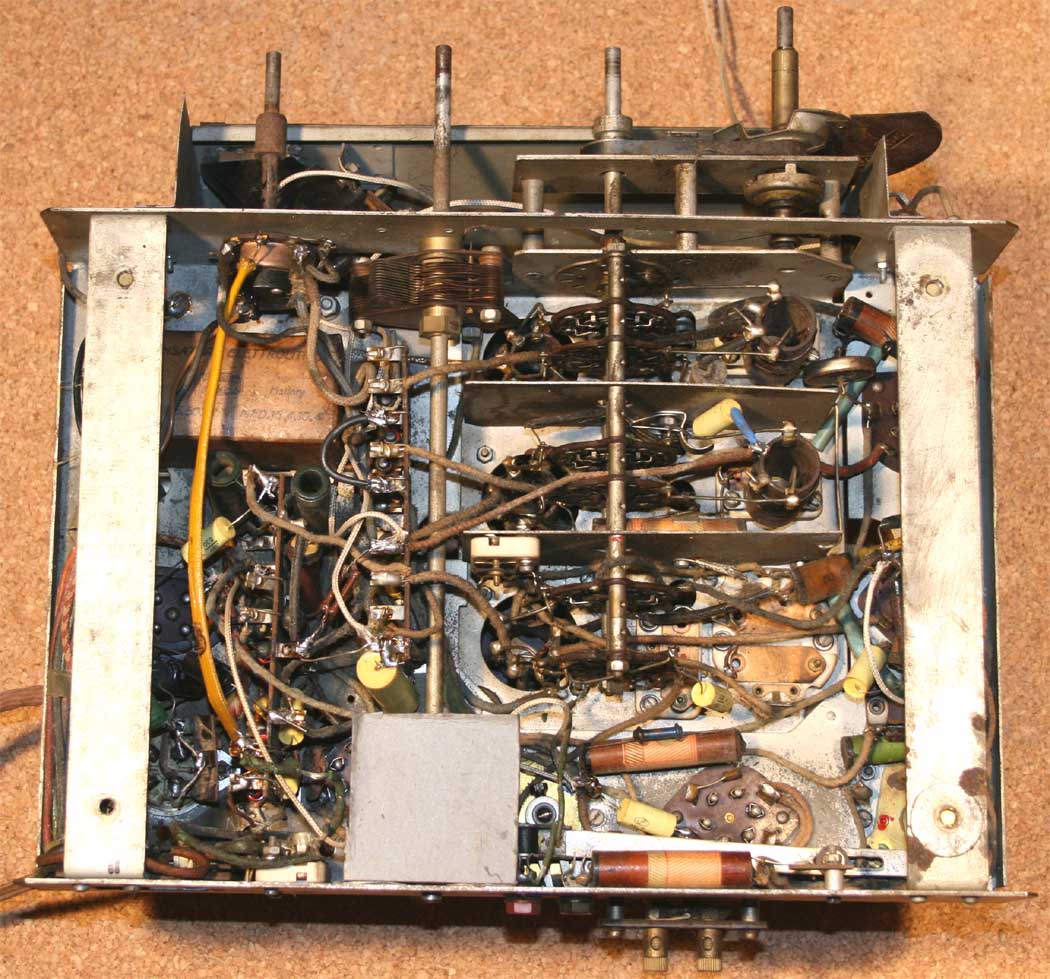

Lodevole il sofisticato sistema che regola la selettività, realizzato con un condensatore variabile a mica ed un meccanismo ad ingranaggi che varia l'accoppiamento delle bobine di media frequenza.

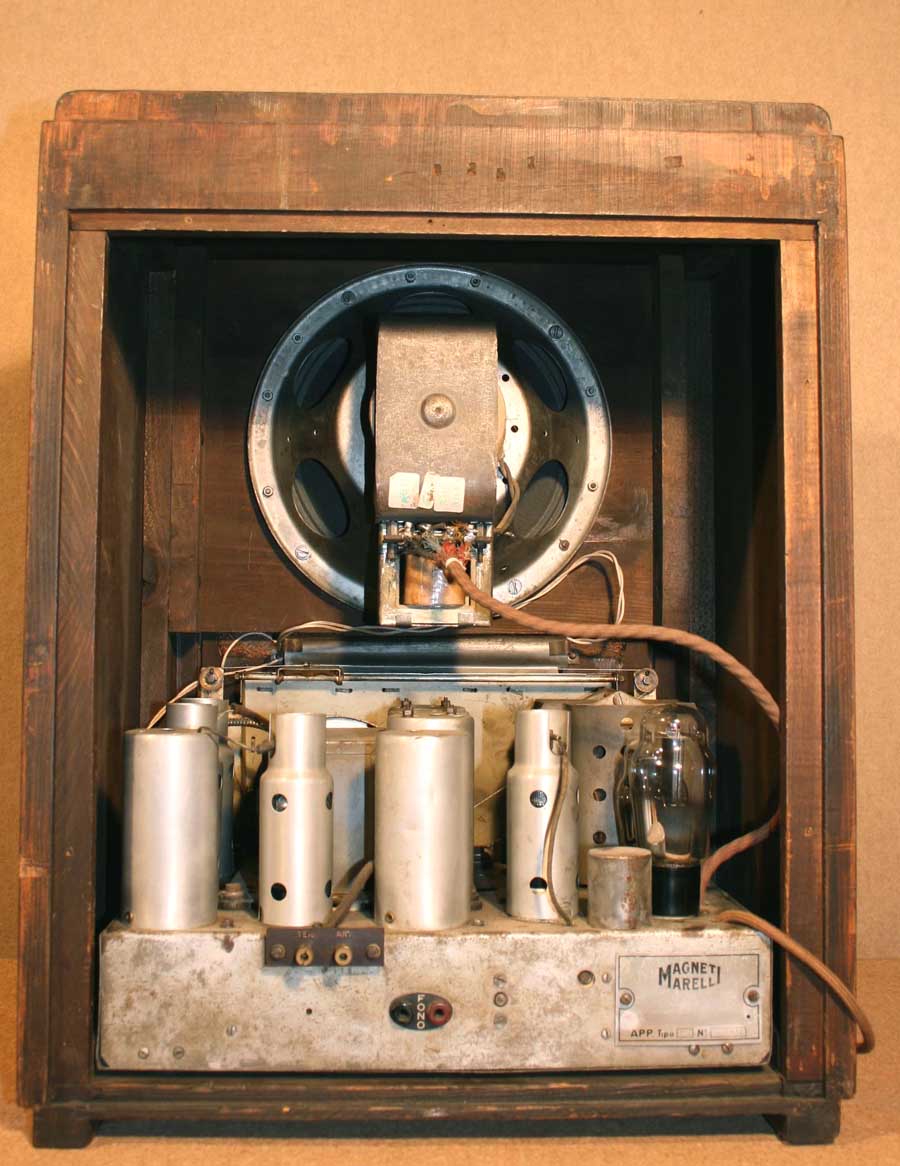

L'altoparlante è di grandi dimensioni, 265 mm di diametro e conferisce a questa radio un suono che riporta a quello dei cinema di un tempo.

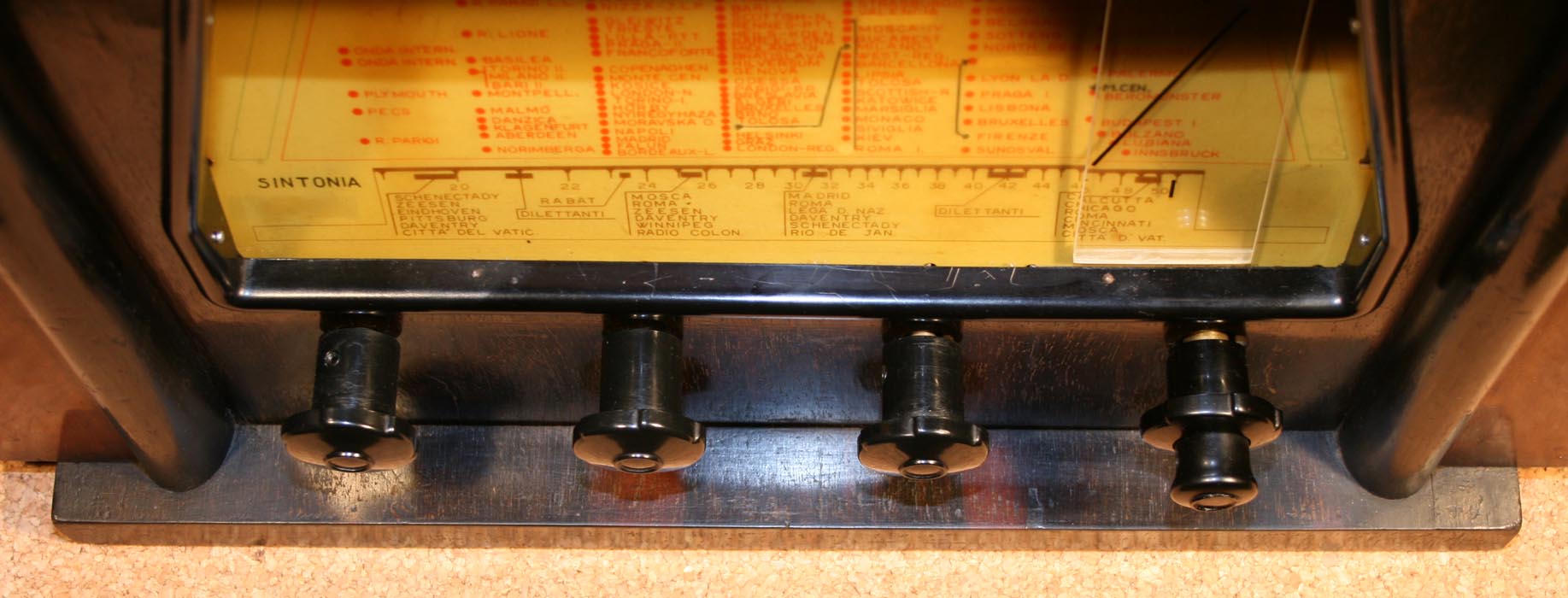

Le cinque manopole, disposte in linea sul frontale, hanno le seguenti funzioni (da sinistra a destra): interruttore d’accensione /controllo di volume, selettività/tono, cambio gamma e sintonia a duplice comando; Il comando di sintonia infatti, è dotato di una demoltiplica, in pratica la manopola esterna gestisce la sintonia rapida, mentre quella interna, la più piccola, serve per regolare la sintonia fine.

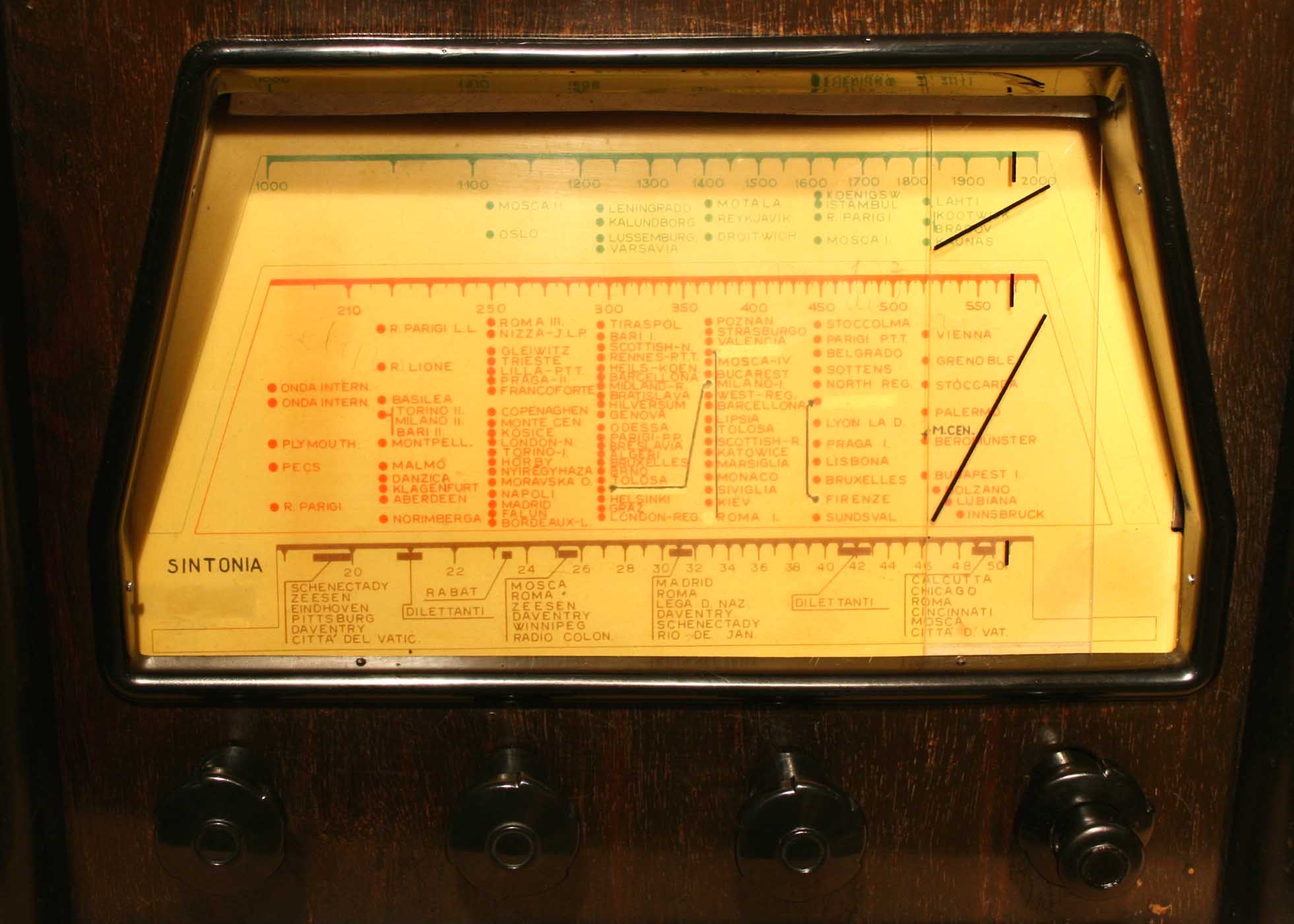

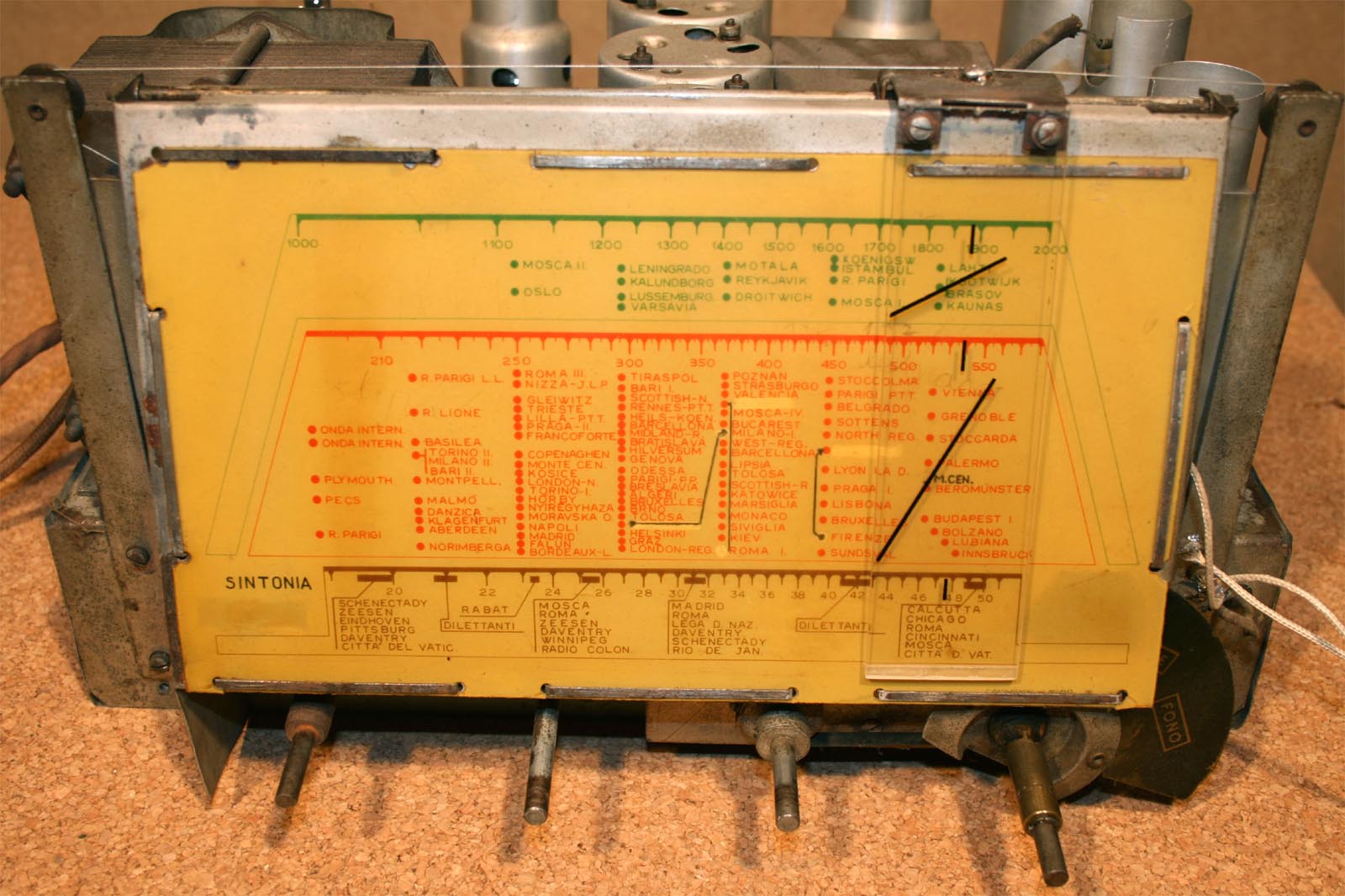

Nell'angolo in basso a destra della scala parlante,  possiamo notare un indicatore di sintonia ad ombra che funziona azionato dalla corrente anodica della valvola 78  preamplificatrice di alta frequenza.
