Radiomarelli  MUSAGETE II



                              (  apparecchio tipo 30  )

Radiomarelli

IL MUSAGETE II



Questo è il sito di Berti Benis          siete su          www.bertibenis.it






























Marca

Radiomarelli

Modello

MUSAGETE II

Nazione

Italia

Anno

1931

Freq. di ricezione

Onde Medie  ( 200 – 550 mt ).

Valvole

24 _ 24 _ 24 _ 24 _ 27 _ 45 _ 45 _ 80

Tens. di alimentazione

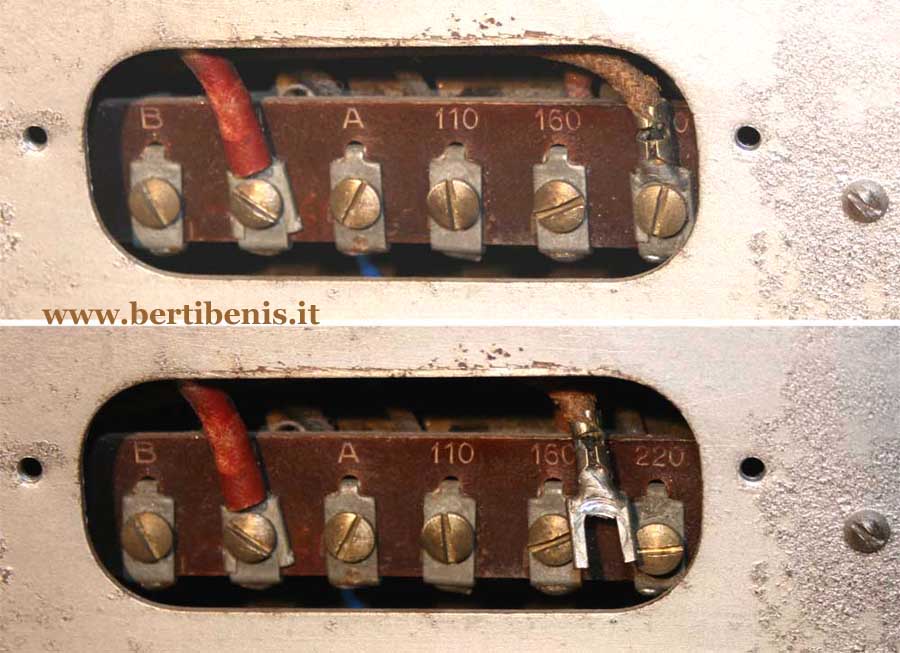

220 V. c.a.

Dimensioni del corpo

larghezza 66 cm;  altezza 65 cm; profondità 35 cm.

Ingombro max.

larghezza 66 cm;  altezza 96 cm; profondità 35 cm.

Peso

Kg. 39

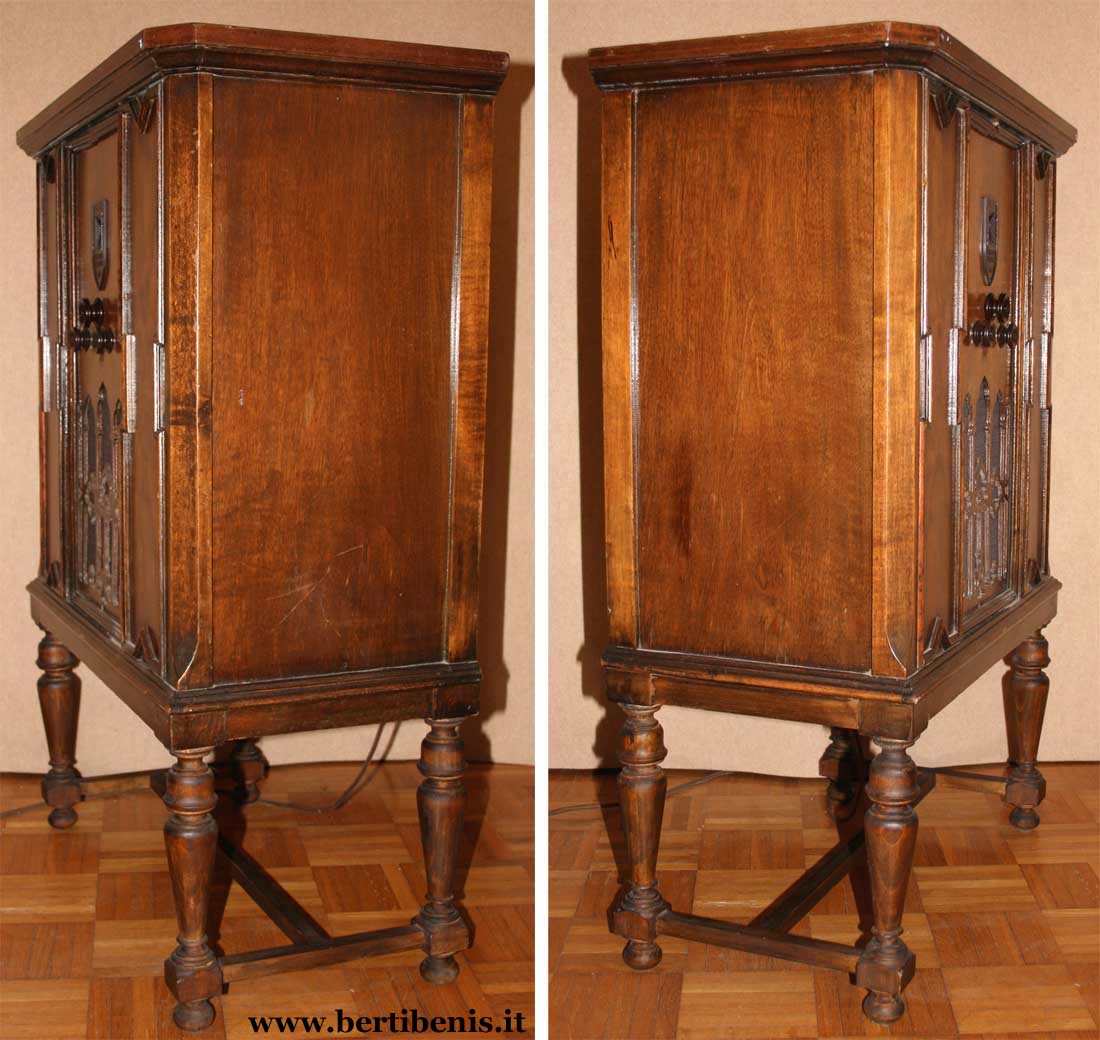

Il Musagete II, col suo mobile imponente e di linea classica, è uno dei modelli che hanno riscosso maggiore successo.

I suoi due telai vantano un circuito ad otto valvole realizzato senza risparmio e,  all’epoca,  era considerato uno degli apparecchi più prestigiosi.

Rispetto al Musagete I, lo stadio di alta frequenza impiega quattro valvole amplificatrici (del tipo 24) anzi che tre.

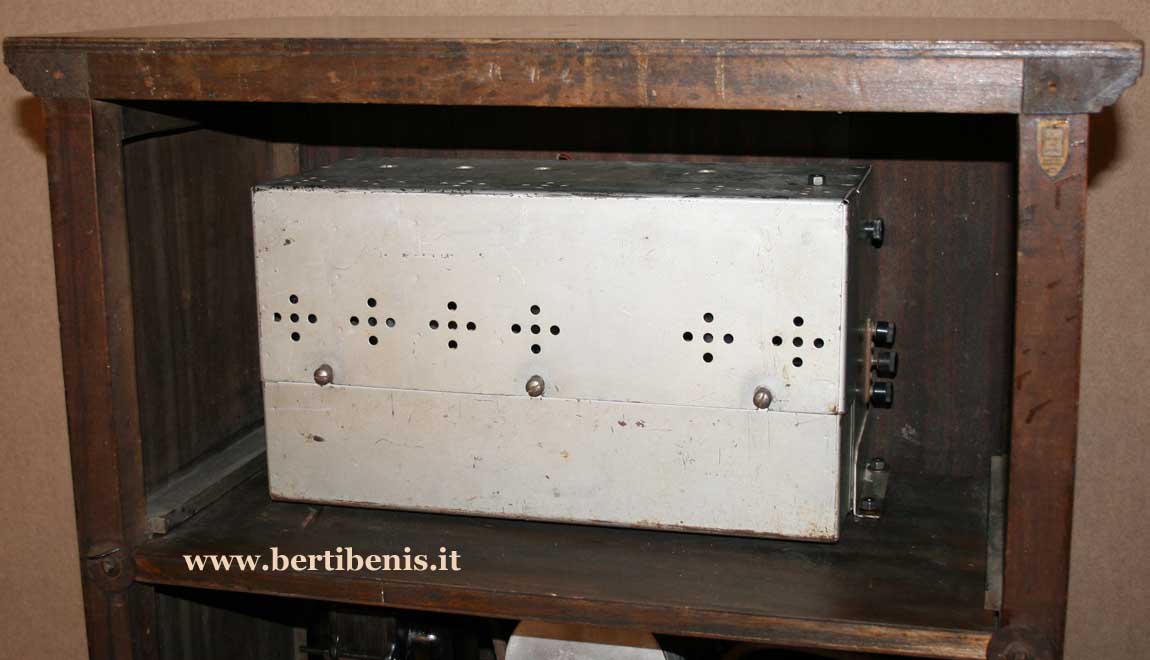

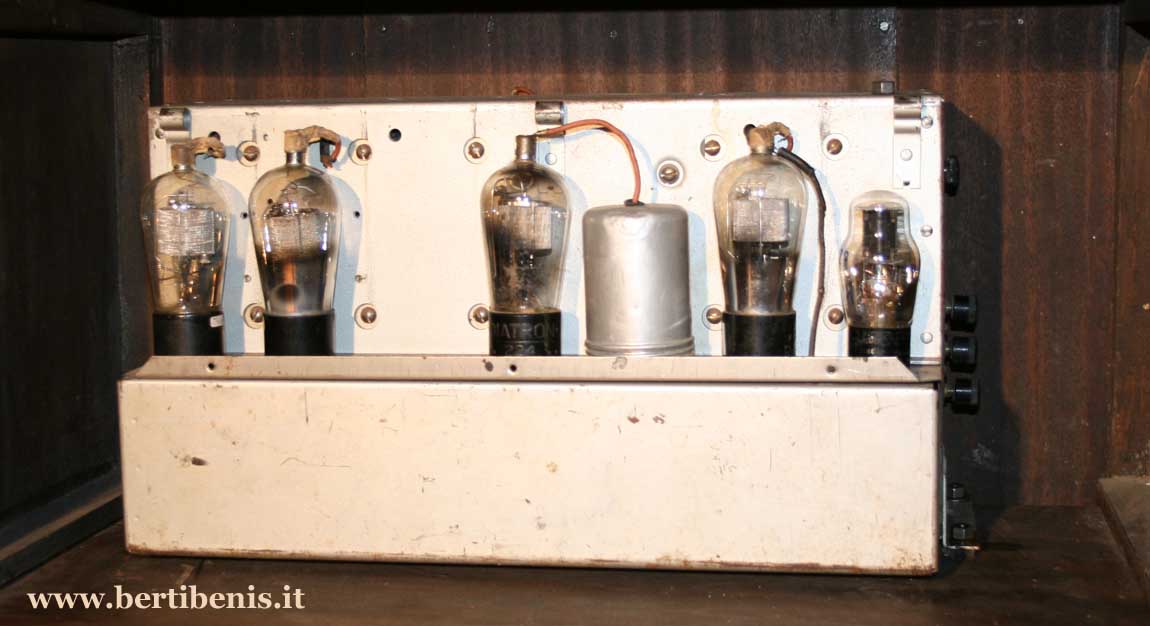

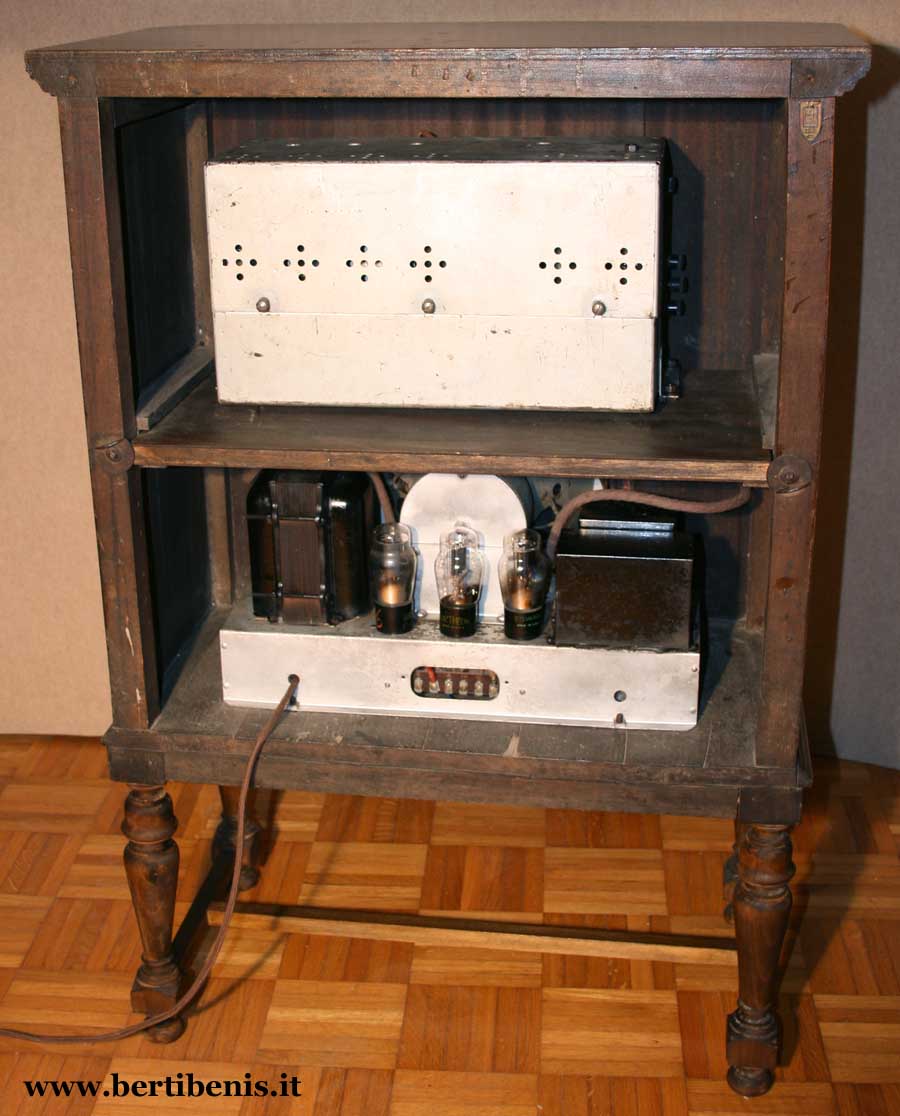

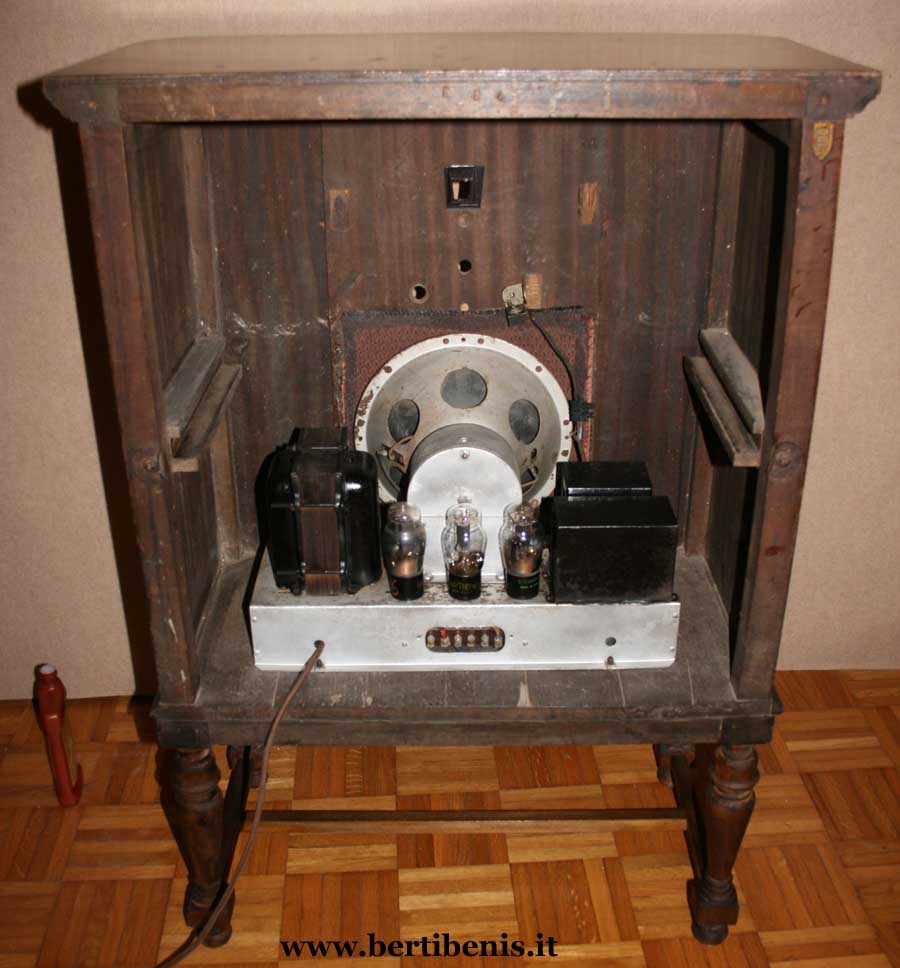

L’interno del mobile è diviso in due zone separate, la zona superiore contiene il telaio dell’alta frequenza mentre quella inferiore contiene l’unità di bassa frequenza.

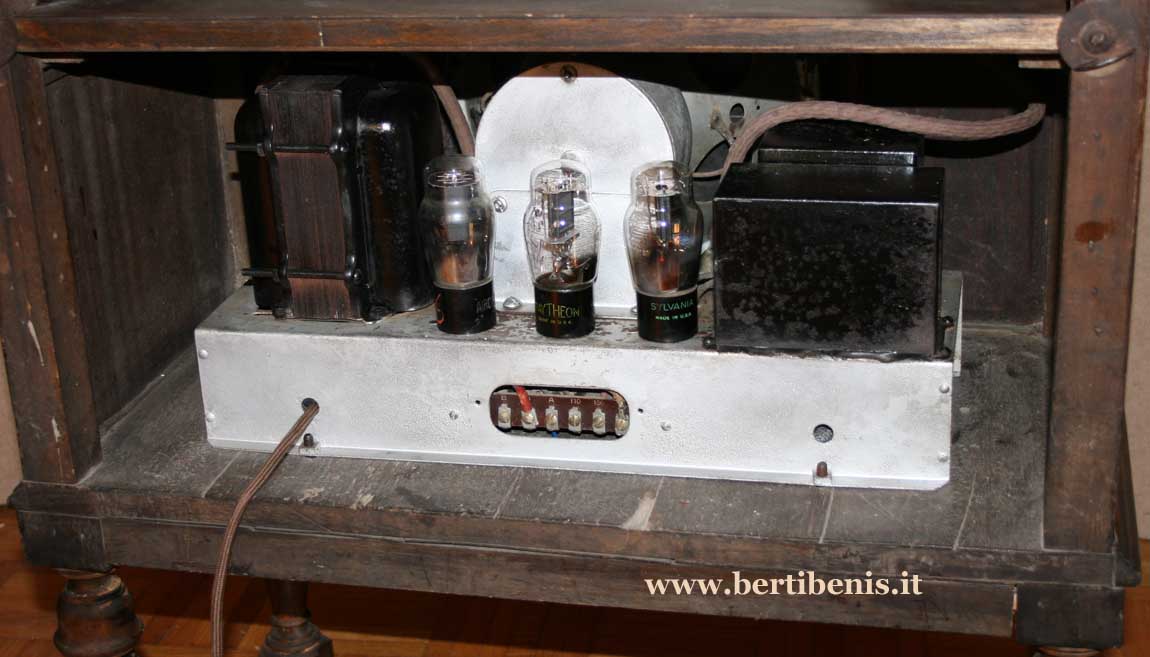

Il telaio di quest’ultima comprende: l’amplificatore, l’alimentatore e l’ altoparlante.

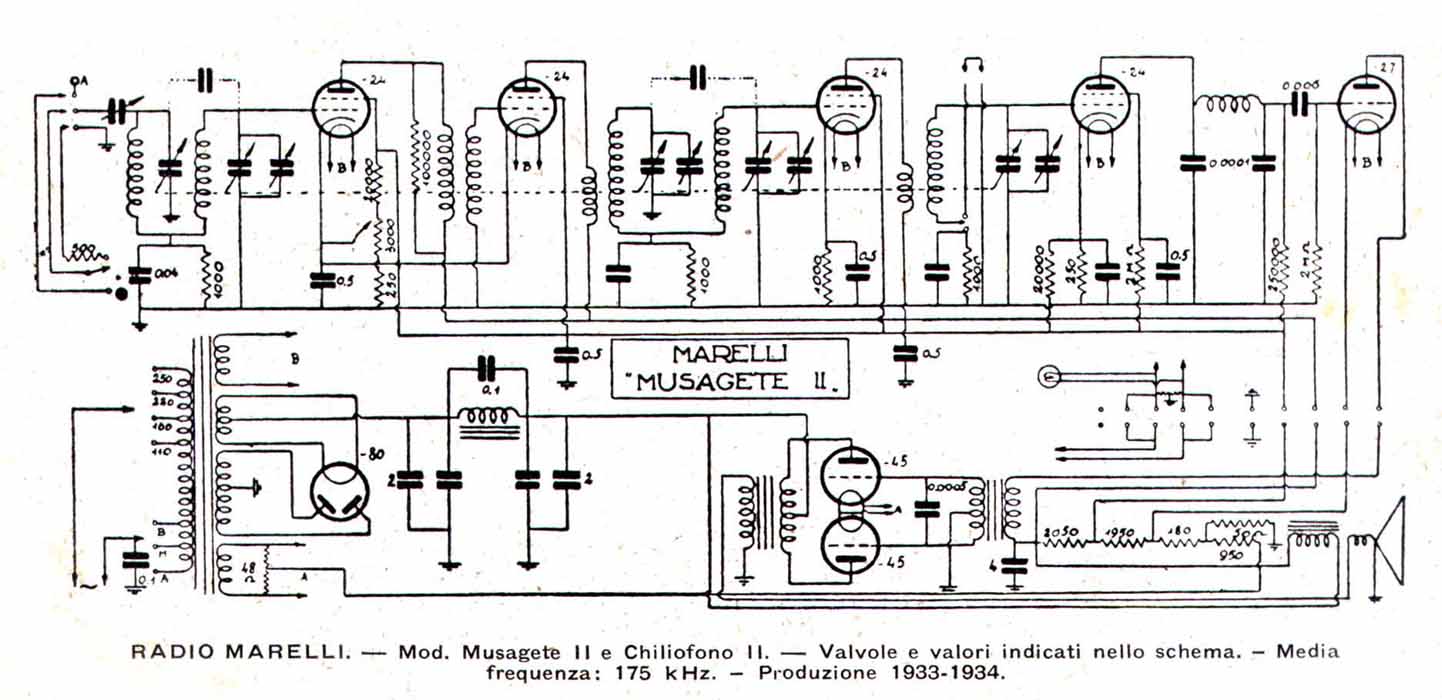

Il principio di funzionamento di questa radio è ad amplificazione diretta con circuiti accordati in cascata e, questa versione, può ricevere solo le onde medie.

L’amplificatore di bassa frequenza, concettualmente simile al Musagete primo, è un push-pull con due triodi di tipo 45.

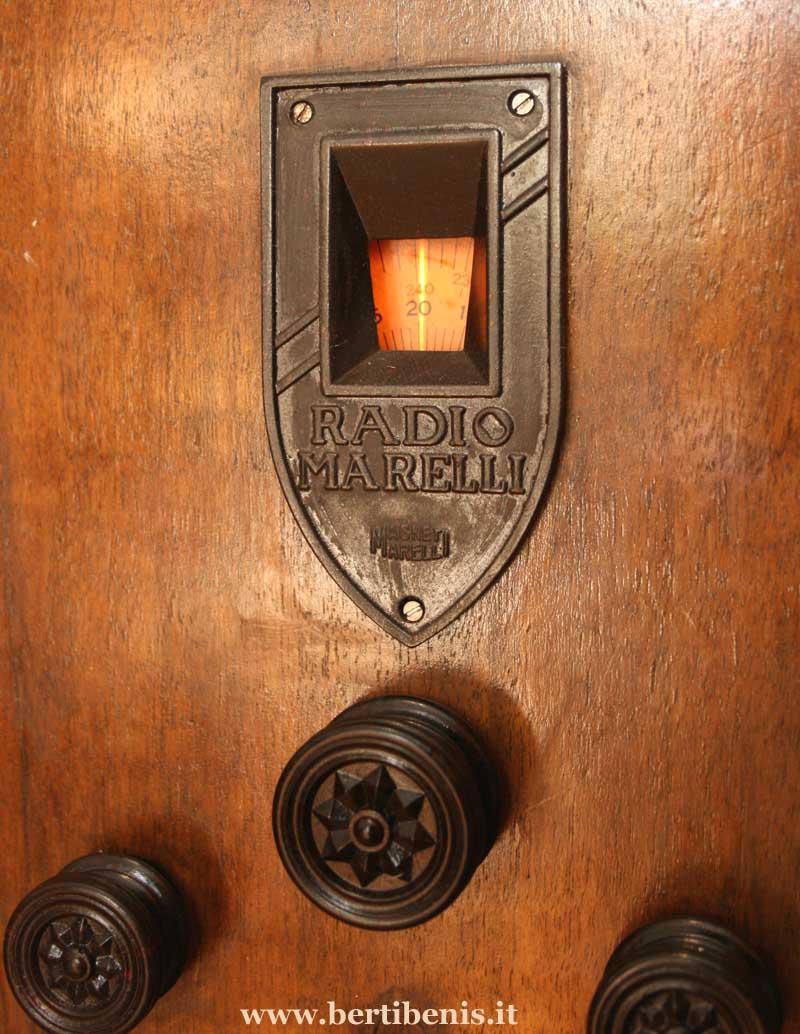

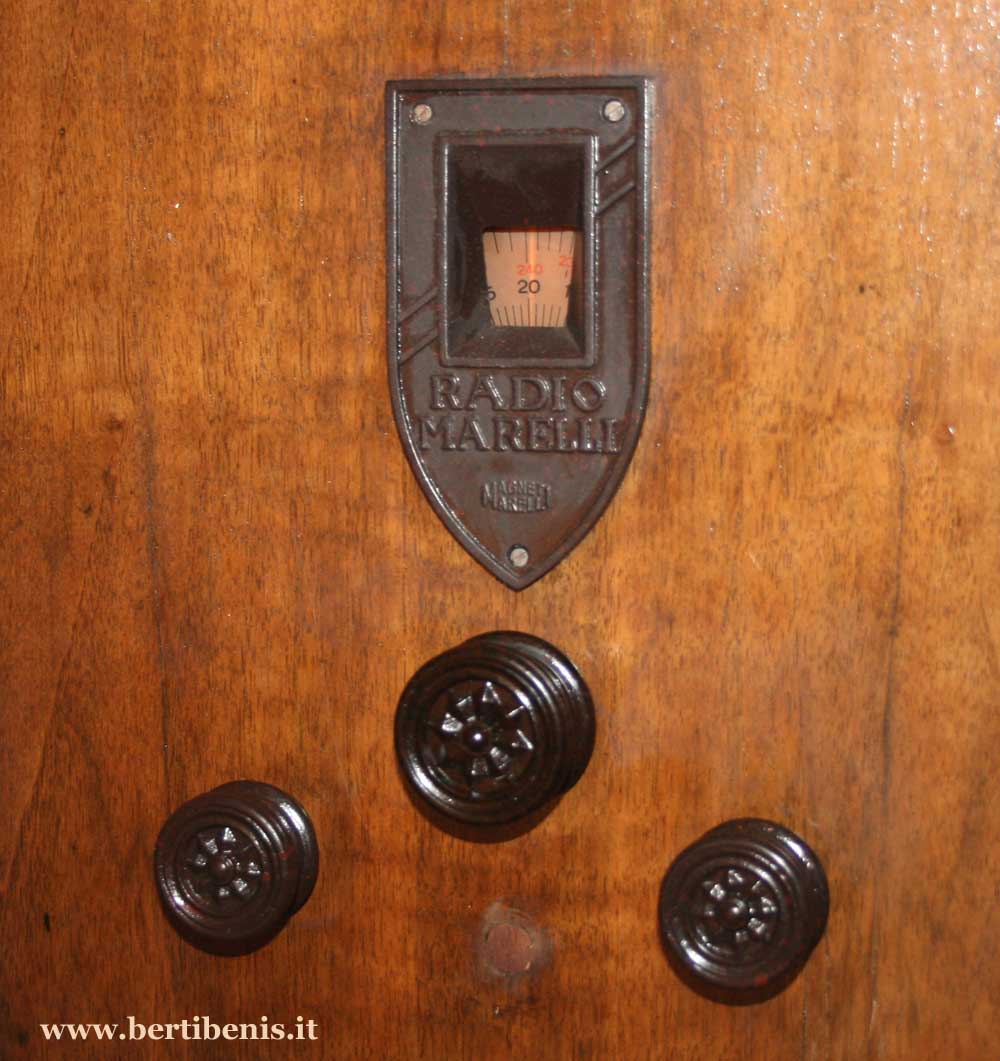

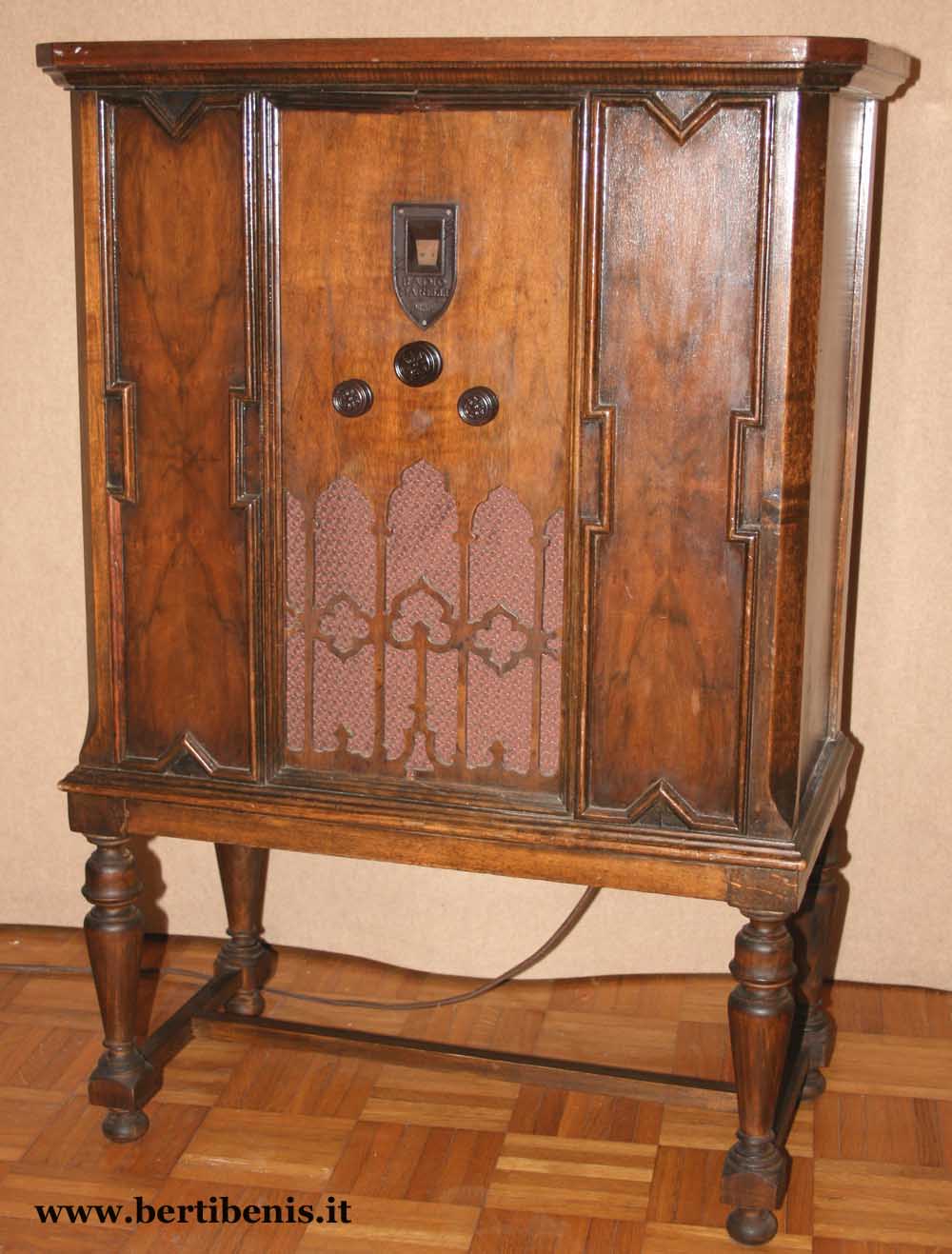

La manopola superiore serve per la sintonia, inoltre ruotandola fino a portare la scala in posizione di fine corsa (a “zero”), si predispone l’apparecchio per la modalità “fono”.

La manopola di sinistra aziona l’interruttore d’accensione mentre quella di destra serve per il controllo di volume.

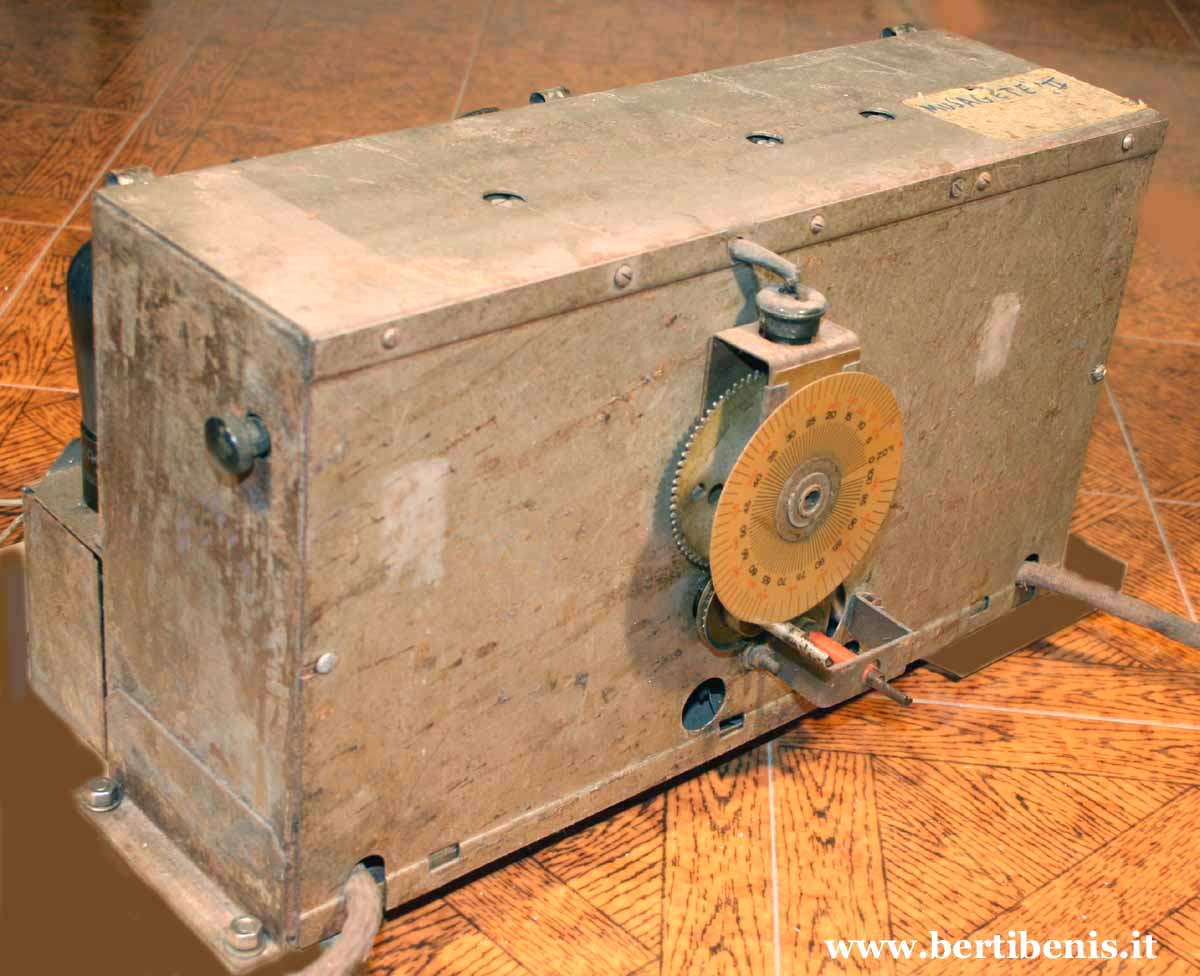

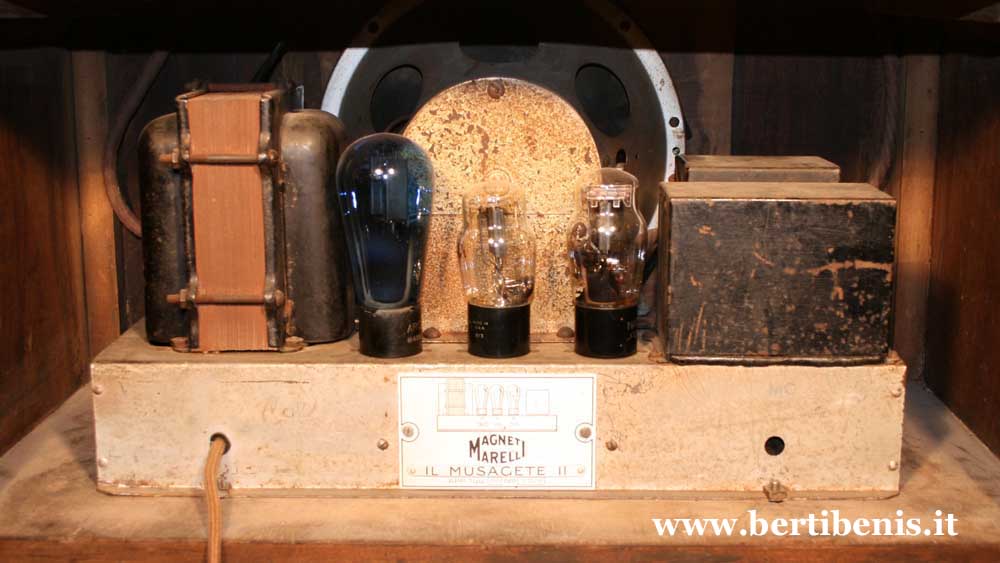

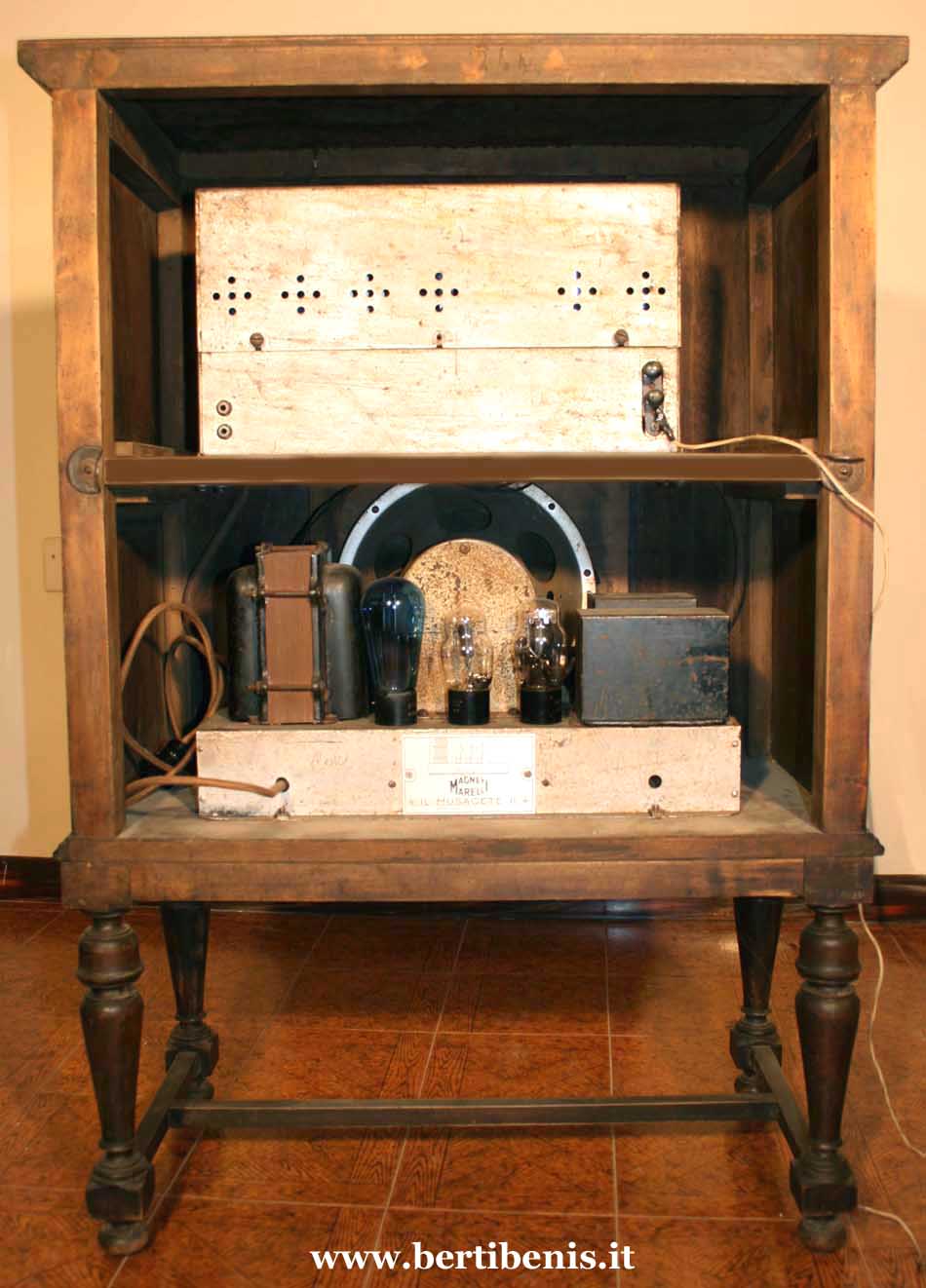

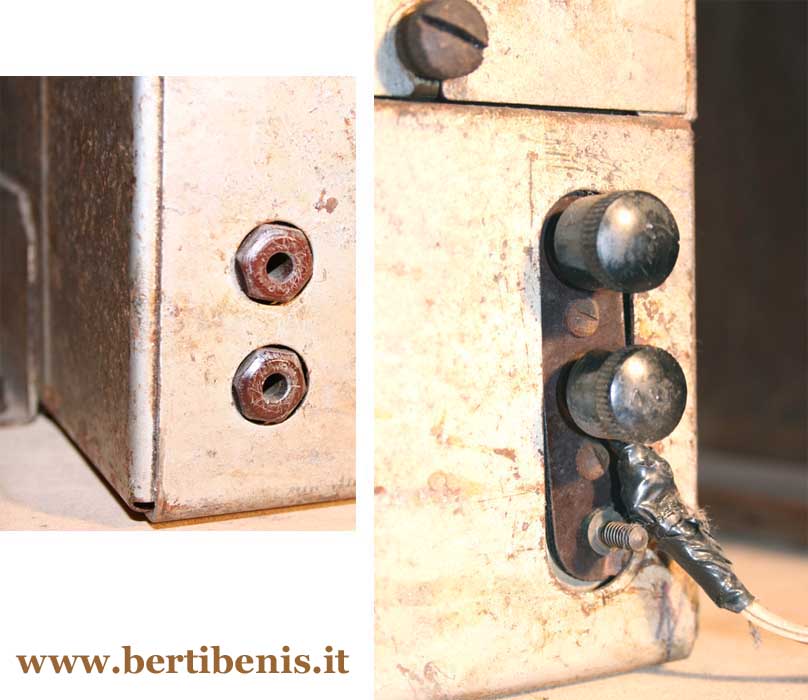

Foto scattate su un'altro esemplare di Musagete II :
