Radiomarelli  KASTALIA



                              (  apparecchio tipo 32  )

Questo è il sito di Berti Benis          siete su          www.bertibenis.it


























Marca

Radiomarelli

Modello

KASTALIA

Apparecchio tipo

32

Nazione

Italia

Anno

1932

Freq. di ricezione

Onde Medie

Valvole

51 _ 27 _ 51 _ 51 _ 27 _ 47 _ 47 _ 80

Media frequenza

175 KHz

Tens. di alimentazione

110 / 160 / 220 V. c.a.

Dimensioni del corpo

larghezza 61 cm;  altezza 65 cm; profondità 34,5 cm.

Ingombro max.

larghezza 61 cm;  altezza 90 cm; profondità 34.5 cm.

Peso

Kg. 50 (circa)

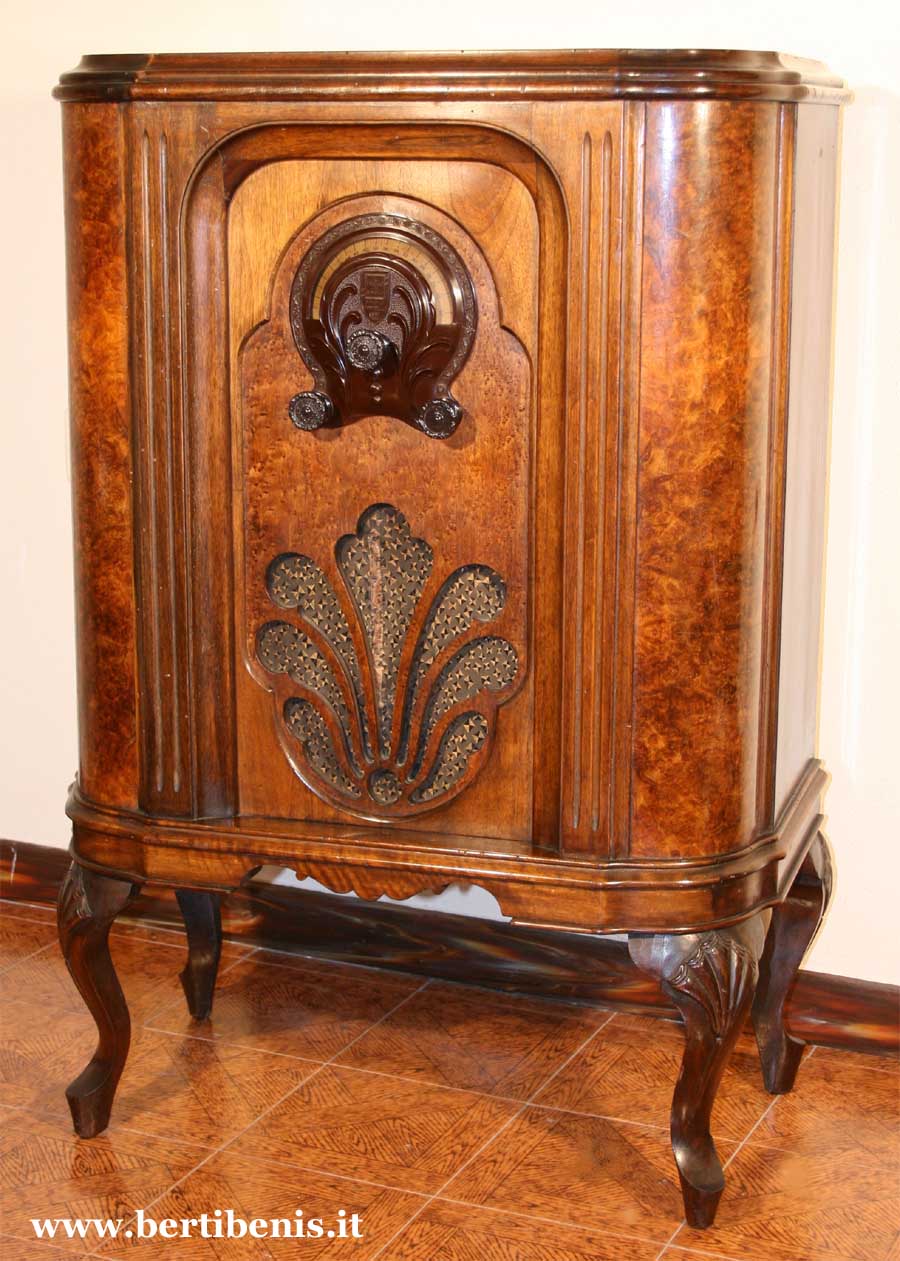

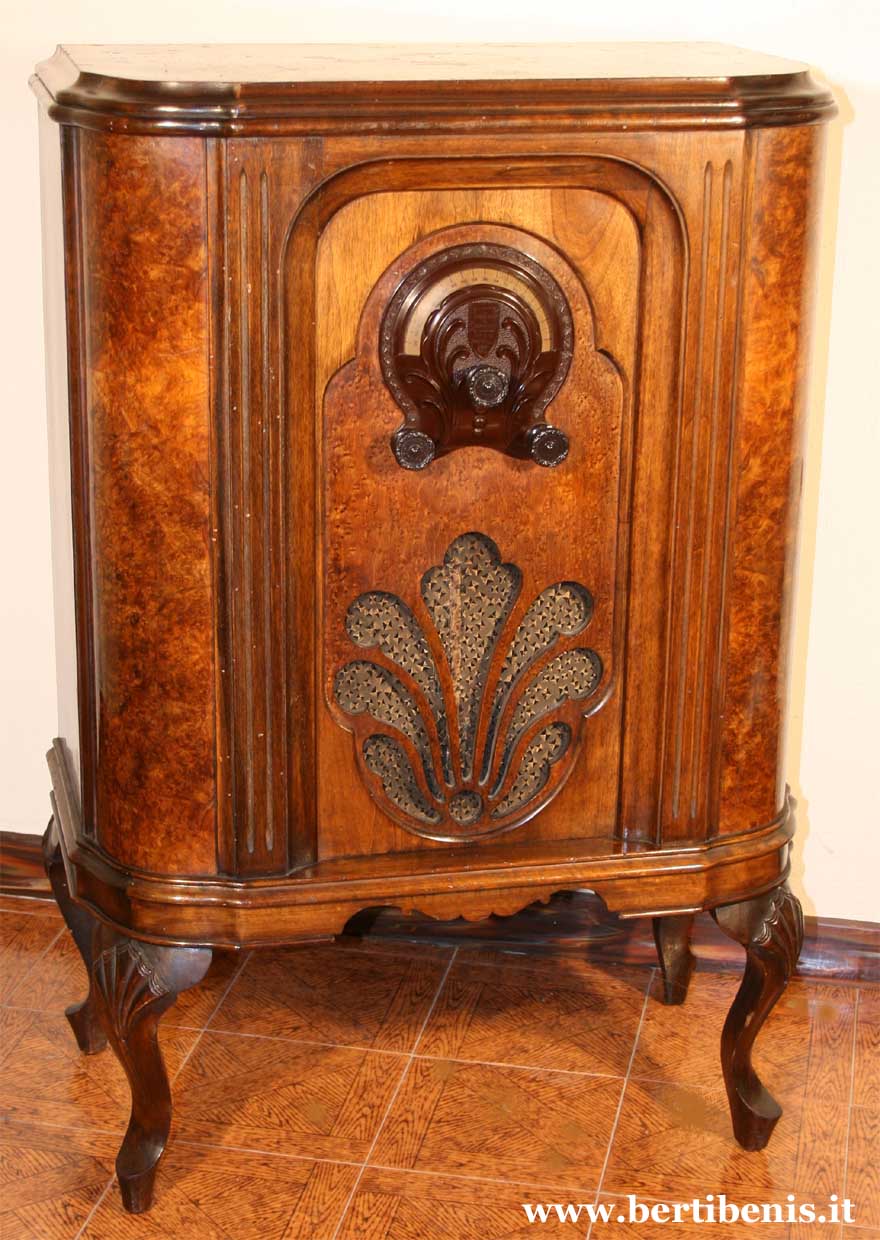

Il Kastalia, con i suoi ricchi fregi ed una linea di gran classe, è una delle radio più lussuose  prodotte all’epoca.

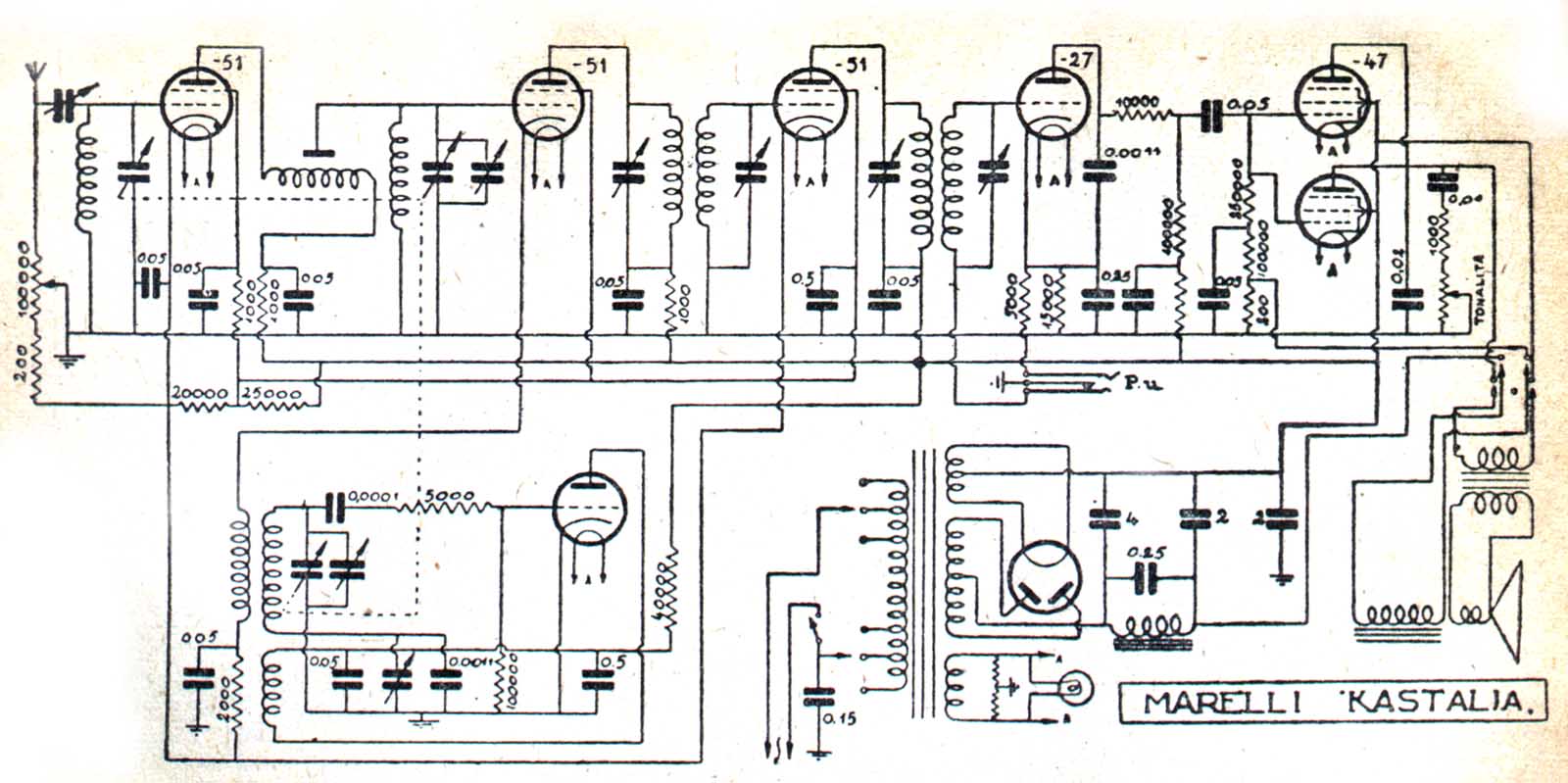

Si tratta di una supereterodina di prima generazione, a otto valvole, e  la ricezione è solo in onde medie.

Si deve tener presente che all’epoca non esisteva ancora la valvola multi-griglia perciò  lo stadio convertitore di frequenza è realizzato con due valvole separate: un triodo di tipo 27 con la funzione di oscillatore ed un pentodo di tipo 51 con la funzione di miscelatore.

Lo stadio finale di bassa frequenza è stato progettato in modo piuttosto inusuale, esso è infatti realizzato con due pentodi di tipo 47 collegati in parallelo!

I comandi sono così distribuiti:

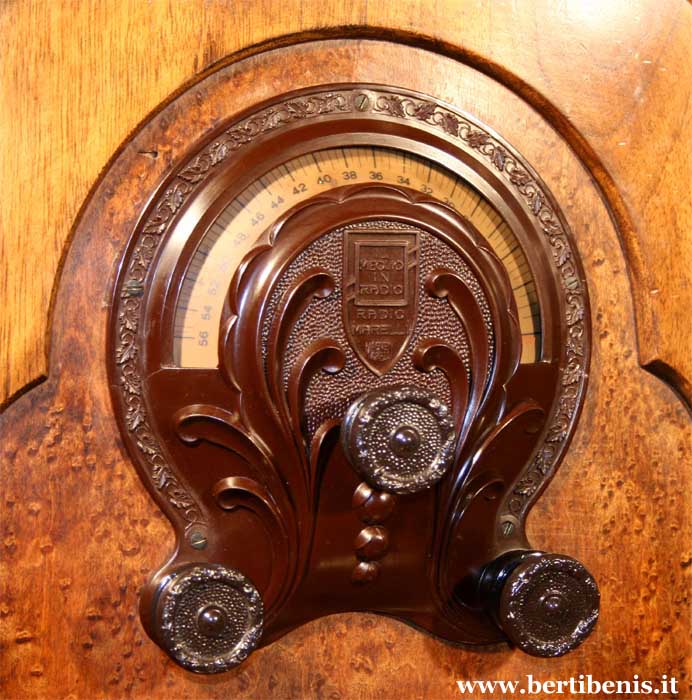

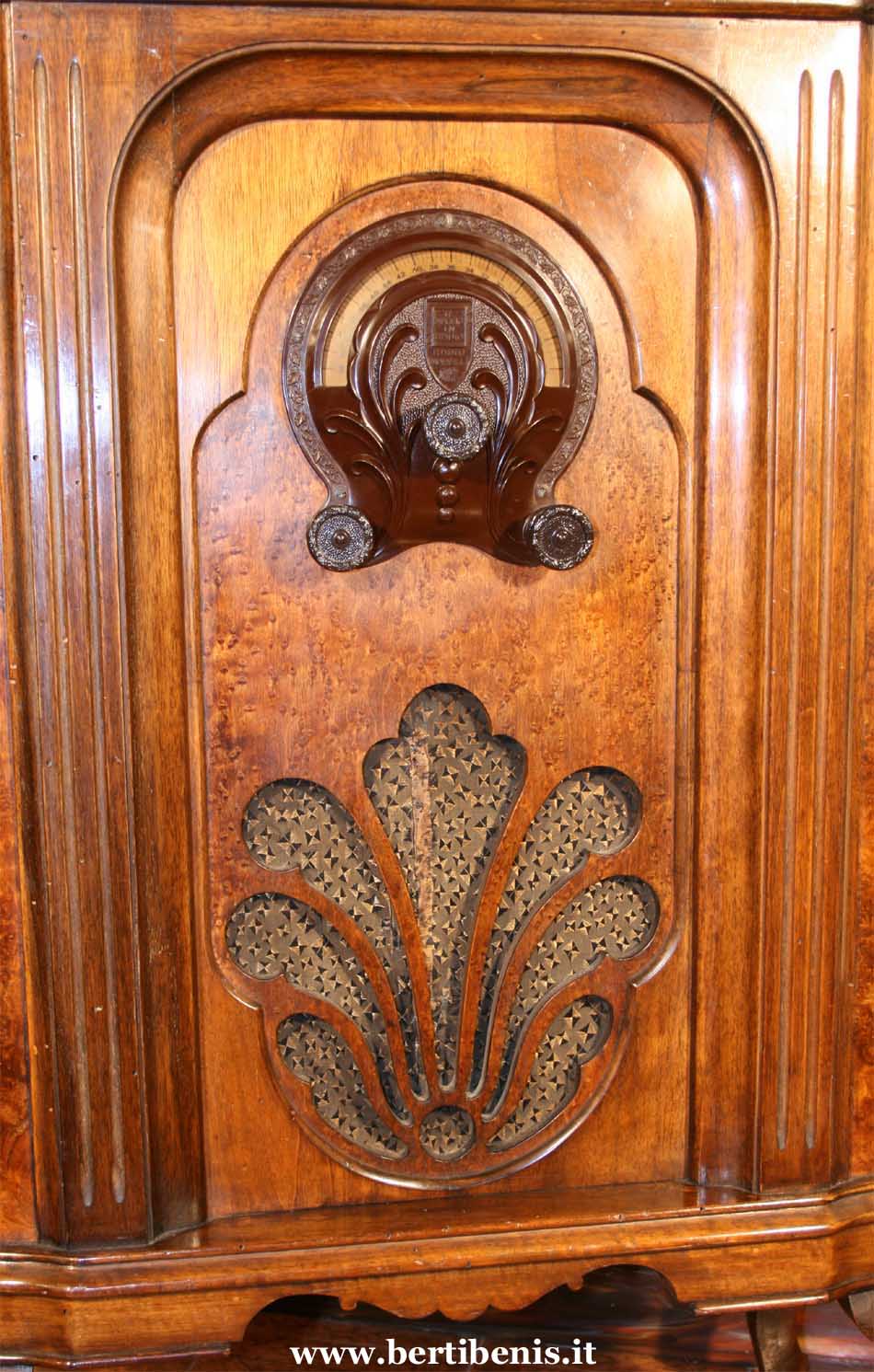

La manopola superiore serve per la sintonia, inoltre ruotandola fino a portare l’indicatore sul fine corsa destra della scala numerica, si predispone l’apparecchio per la modalità “fono”. La manopola di sinistra aziona l’interruttore d’accensione e il potenziometro del volume mentre quella di destra aziona il potenziometro della tonalità.

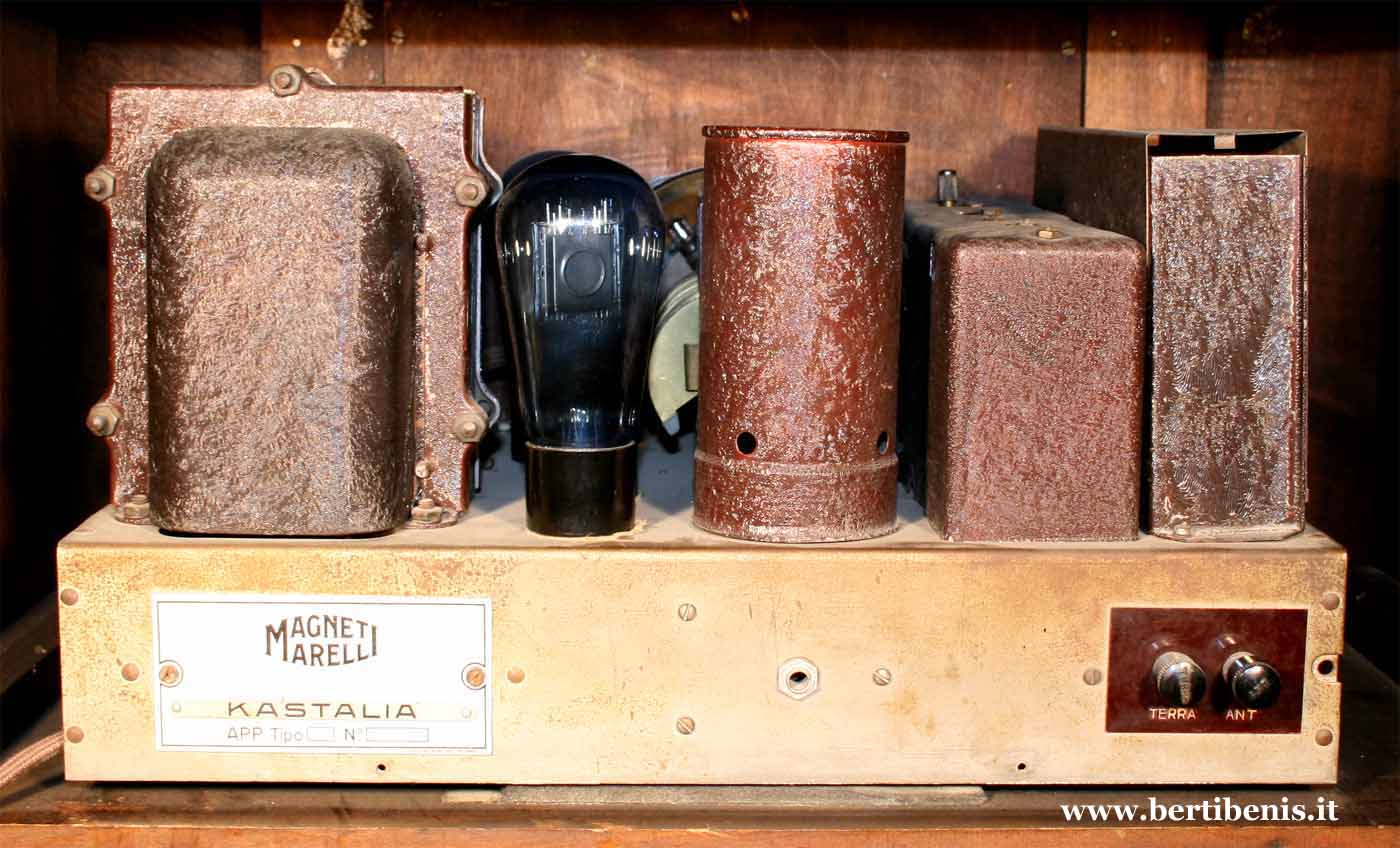

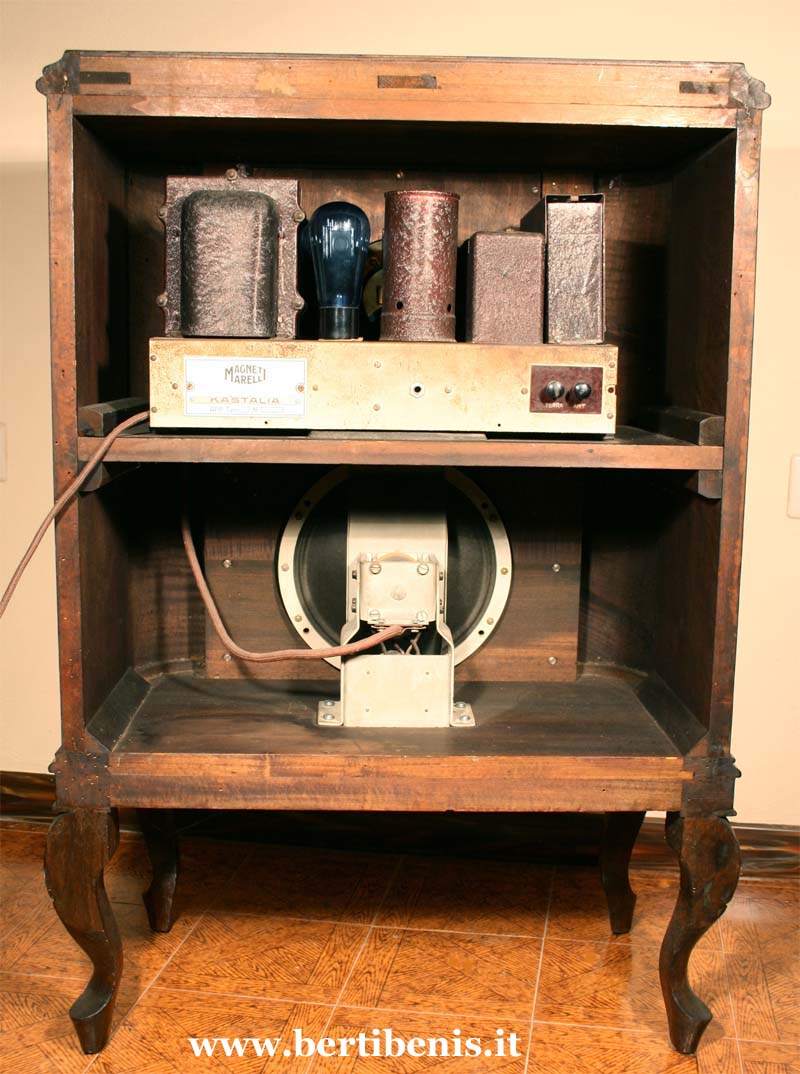

Sul lato posteriore del telaio troviamo una presa jack per l’ingresso “fono”; inserendo nella presa l’apposita spina, l’ingresso dello stadio di bassa frequenza viene deviato dalla radio all’ingresso “fono”.

Questo modello è stato progettato e fabbricato completamente negli stabilimenti Radiomarelli di Milano.
