Questo è il sito di Berti Benis          siete su          www.bertibenis.it

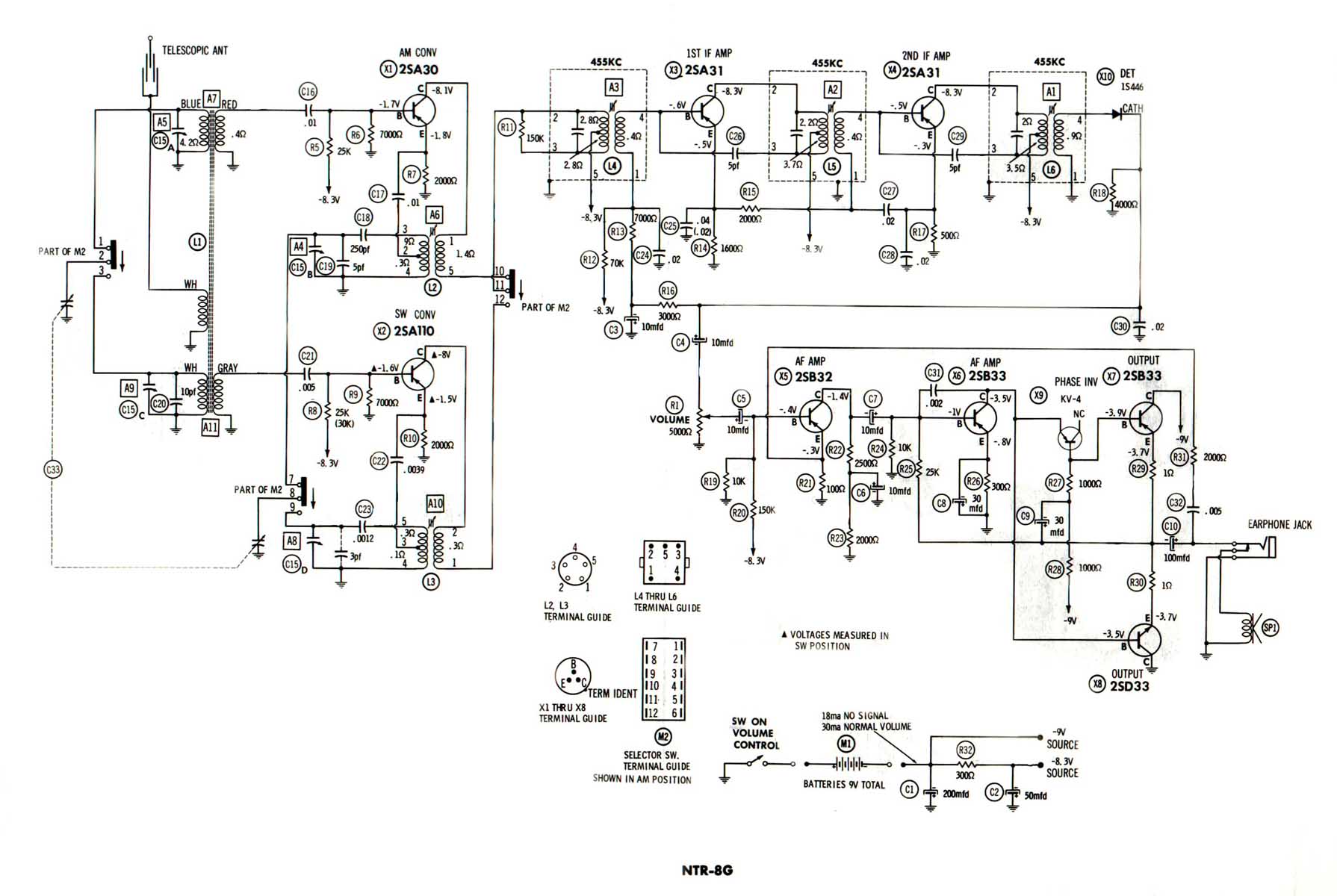

      Schema elettrico



Marca

FOUR STAR

Modello

NTR-8G

Nazione

Giappone

Anno

Anni ‘60

Freq. di ricezione

Onde Medie (540 – 1600 KHz), Onde Corte (3,8 - 11 MHz)

Transistor

8 al germanio

Alimentazione

9 V.  con sei batterie  da 1,5 V

Dimensioni del corpo

diametro del globo 16 cm. diametro della base 12,3 cm

Ingombro max.

larghezza 16,5 cm;  altezza 21,3 cm.

Peso (escluso batt.)

1,050 Kg.



Questo apparecchio è nominato "FOUR STAR" ed è una versione a due gamme d’onda, funziona in onde medie e onde corte.

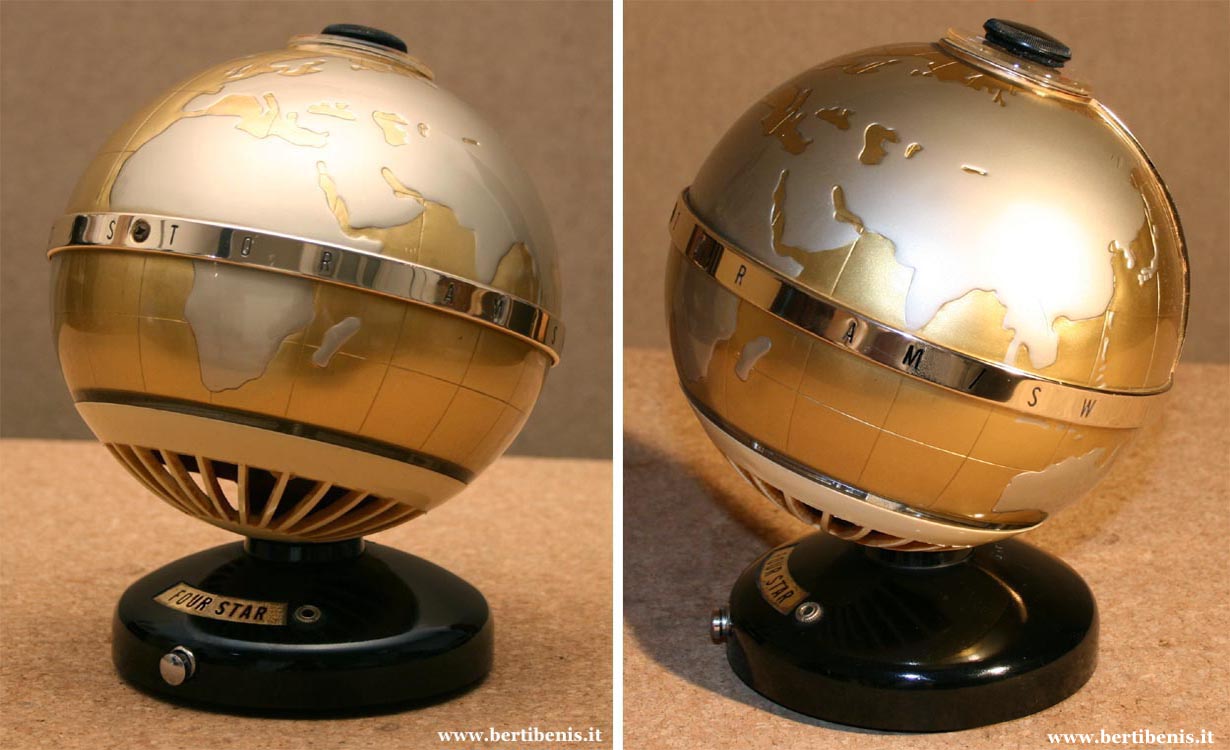

I controlli sono visibili nelle foto: al polo nord si trova una manopola nera, con la demoltiplica, per la sintonia mentre nella banda metallica che si estende dal polo nord al polo sud si possono notare la manopola per l’interruttore d’accensione / controllo di volume e il commutatore a slitta per il cambio gamma.

Nella base sono posizionate: una presa a jack per le cuffie ed un antenna telescopica, snodata, che nella sua completa estensione misura 58 cm.

Sull’anello metallico che evidenzia la linea dell’equatore si trova la scritta:

  8 TRANSISTOR AM / SW
